cad中线段改为多段线的两种方法及对比

CAD制图过程中，有时候需要把多条独立的线段改成多段线，这样就能把这些线段组合成为一个整体。下面我来讲讲cad中线段改为多段线的两种方法及对比。

操作方法

【步骤01】

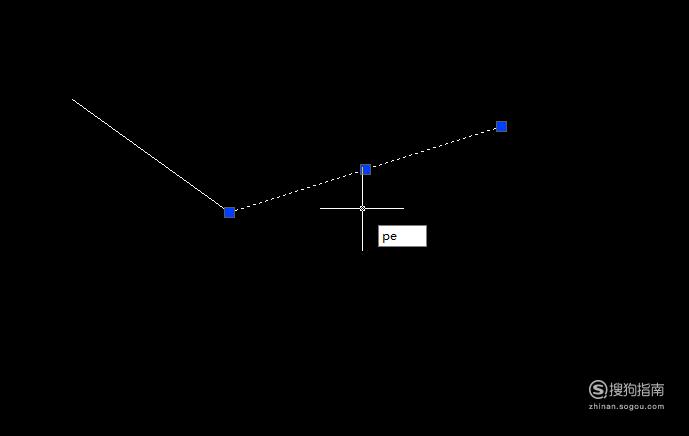

首先，如图所示，选择其中一条线段，输入命令“pe”，回车。

【步骤02】

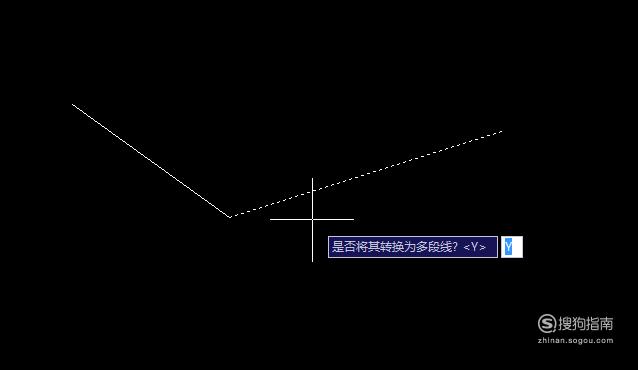

出现提示，是否将其转换为多段线，我们选择“Y”。

【步骤03】

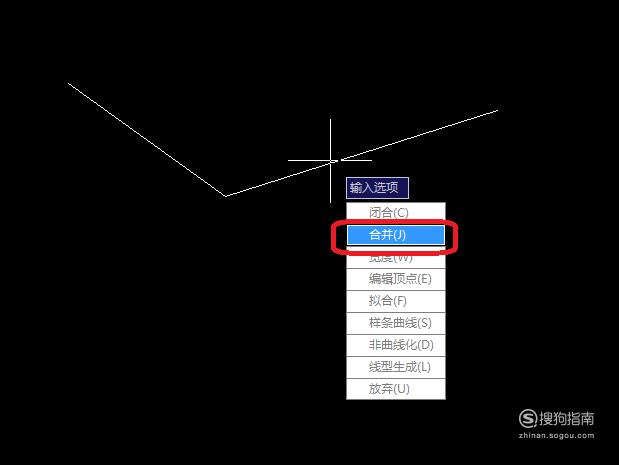

会出现菜单，我们选择“合并”，可以把图中的两条独立线段合并成一个多段线。

【步骤04】

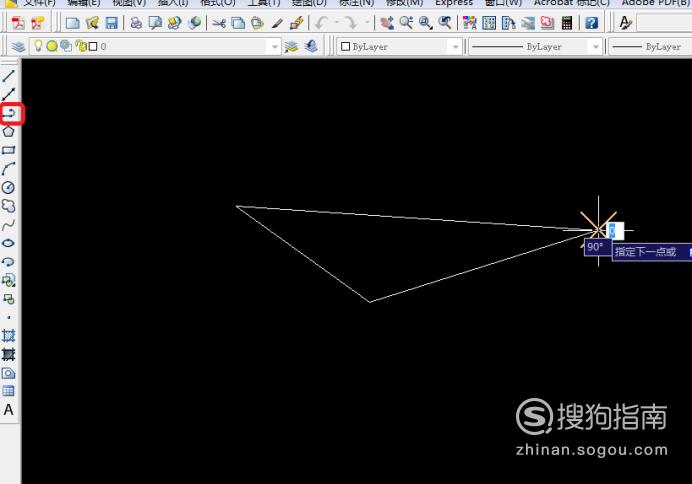

然后我再来讲一种方法，还是刚才那个图，两条线段是独立的直线，我们点击左侧工具栏中的“多段线”命令按钮，然后如图所示，画一条多段线，点击右键确认。

【步骤05】

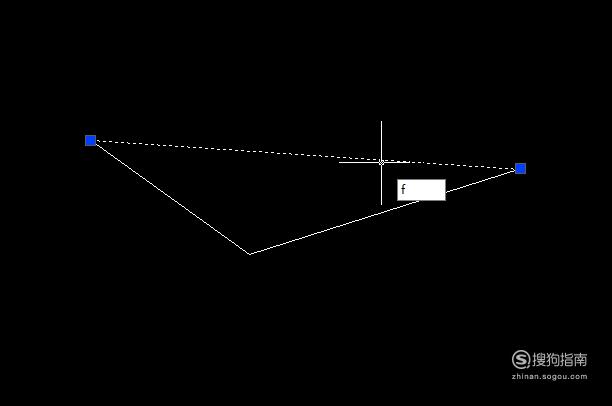

输入命令“f”（圆角），回车。

【步骤06】

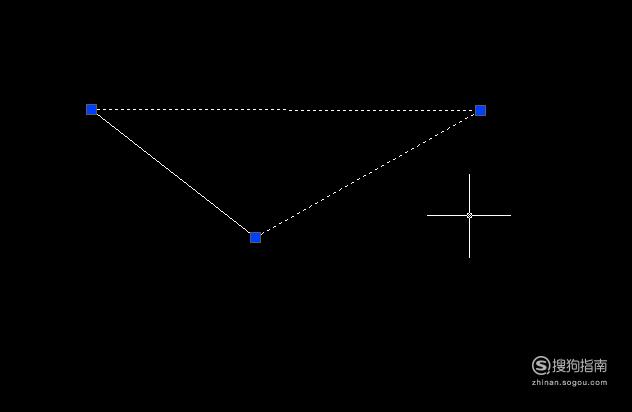

点击一下多段线和另一条线段，就能把它们组合成一个多段线，如图所示。

【步骤07】

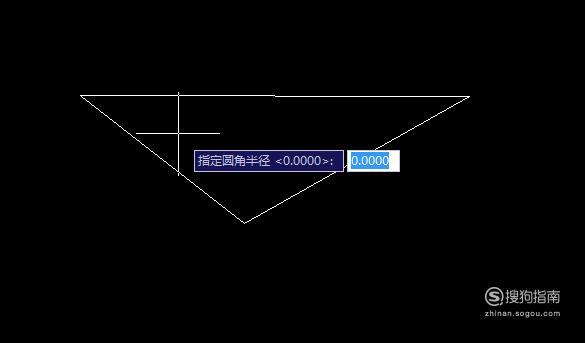

依次类推，能把另一条独立线段也组合进来。两种方法的区别是，使用圆角命令，改变了线段的线性，输入“f”命令后，默认圆角半径为0，但你可以接着输入“R”命令，来改变圆角半径的数值。
