CAD中如何使用参照来制图

使用CAD的使用，有时需要在别人图纸的基础上进行绘制，这时我们使用参照来制图，就可以很好的实现这一目的。下面我就来讲讲这个方法。

操作方法

【步骤01】

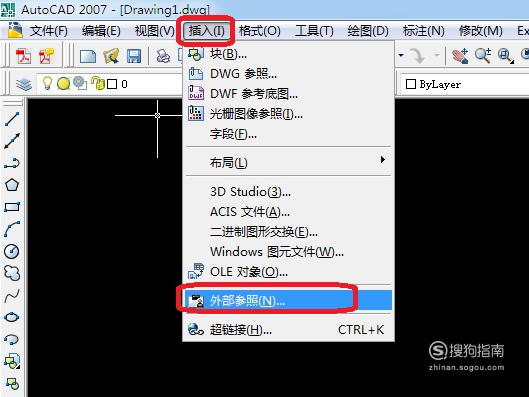

首先，我们打开CAD软件，如图所示，点击“插入”，“外部参照”。

【步骤02】

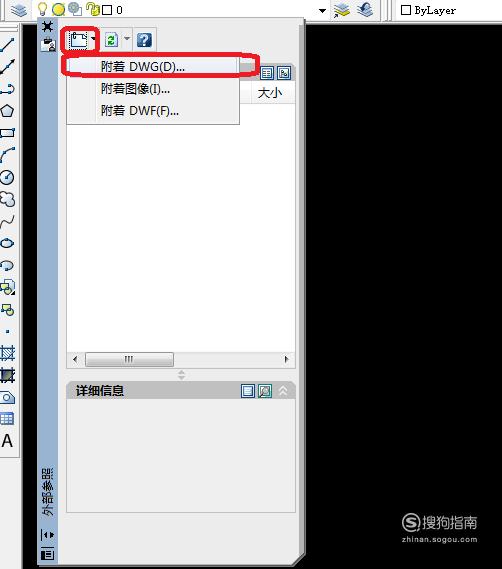

会弹出“外部参照”面板，如图所示，我们点击左上角“附着”按钮，弹出菜单，选择“附着DWG”（根据你参照的图形格式，可以自己选择，选DWG是在别人的CAD图纸上参照制图）。

【步骤03】

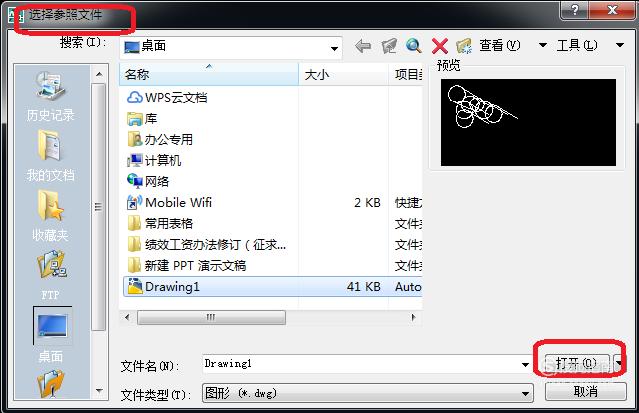

然后，我们选择要参照的图纸，选中之后，点击“打开”。

【步骤04】

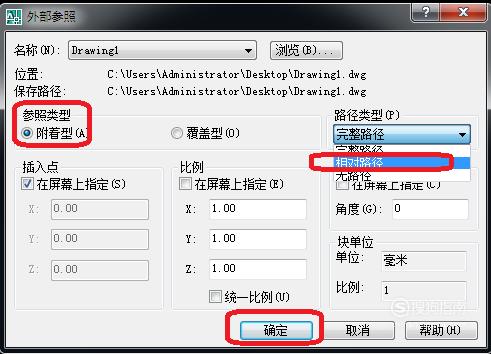

在下一面板中，选择参照类型为“附着型”，路径类型为“相对路径”（有利于以后图纸的自动连接），点击“确定”，外部参照就设置好了。
