cad标注怎么显示单位

我们经常看到，有的CAD标注带单位，有的则不带，那么cad标注怎么显示单位呢？下面我来讲一讲。

操作方法

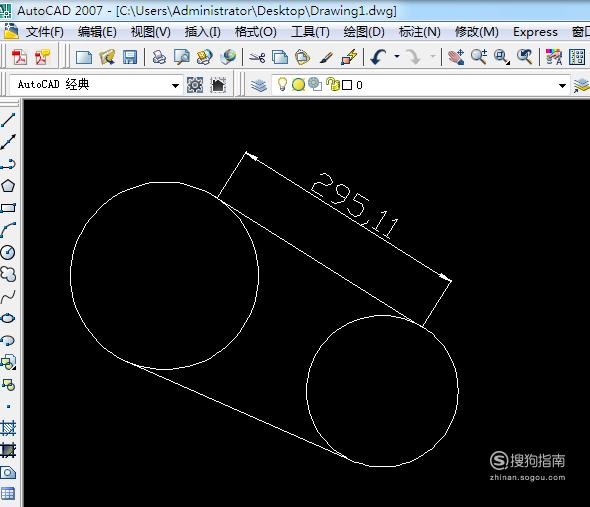

【步骤01】

首先，我们打开一个带标注的CAD图形来演示，当前标注是不显示单位的。

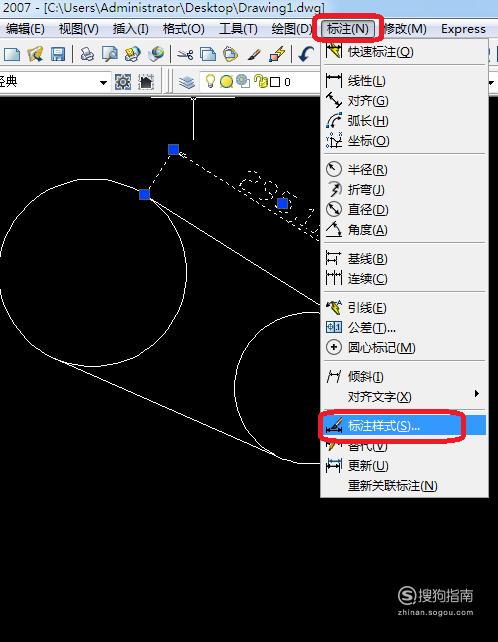

【步骤02】

点击选择标注，如图所示，点击“标注”，选择“标注样式”。

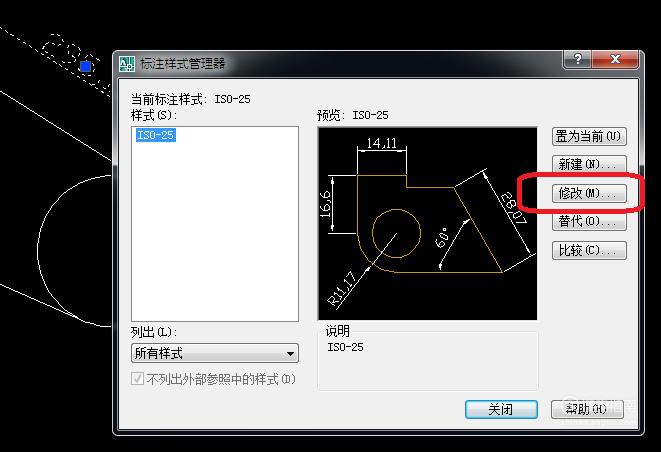

【步骤03】

如图所示，出现样式管理器，点击其中的“修改”按钮。

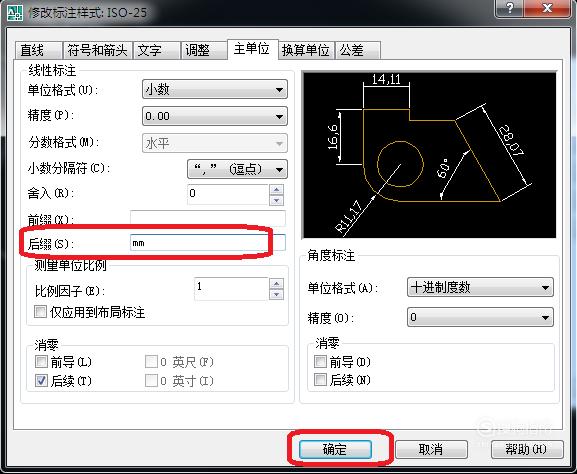

【步骤04】

点击“主单位”标签，然后在后缀处添加单位“mm”，如图所示，点击确定。

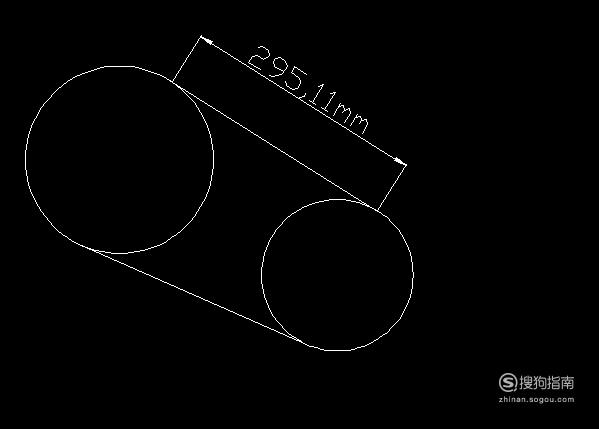

【步骤05】

关闭样式管理器，回到原图形，就看到原图形上的标注显示单位了。
