CAD布局中怎样按比例打印出图

用CAD制图软件绘制完图形以后，我们就需要打印出图形了，一般我们都会选择按一定比例打印。下面我就来讲讲CAD布局中怎样按比例打印出图。

操作方法

【步骤01】

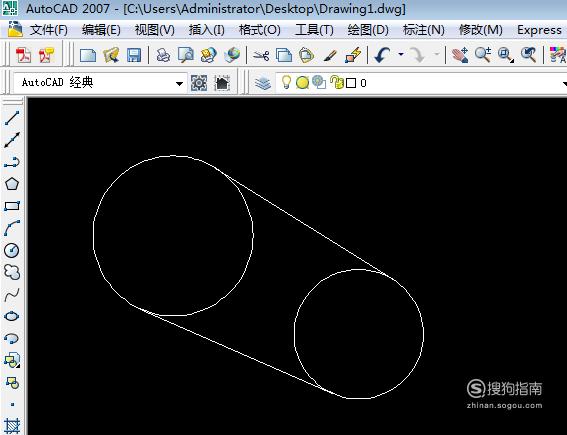

首先，打开CAD软件，找到我们需要打印的图形。

【步骤02】

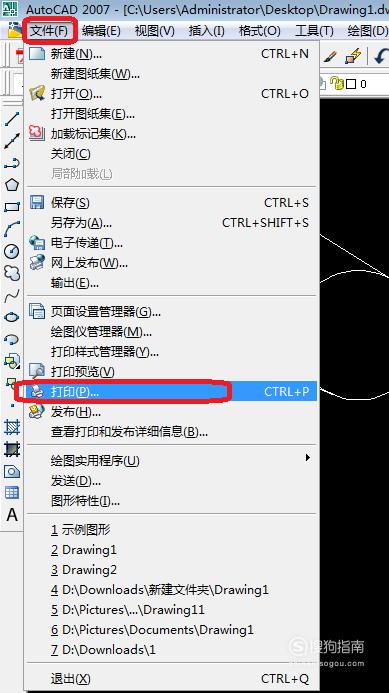

点击菜单栏“文件”，下拉菜单中选择“打印”。

【步骤03】

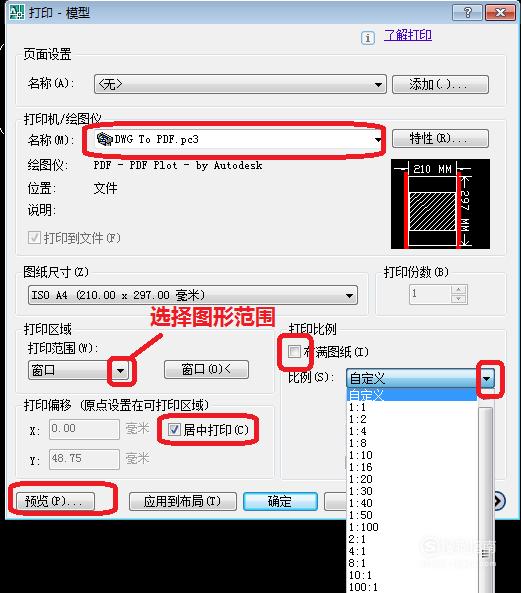

出现“打印模型”，选择打印机，在“打印范围”中选择窗口，然后在原图中选择图形范围，勾选“居中打印”。在“打印比例”中去掉“布满图纸”前面的对勾，就可以指定比例打印了，如图点击下拉菜单，选择需要比例即可。

【步骤04】

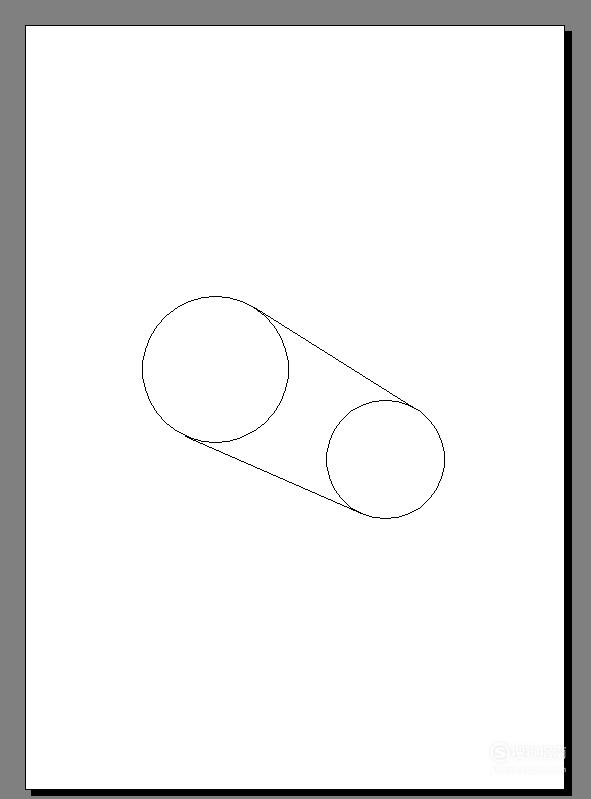

设置完之后，在打印之前，我们可以先点击“预览”，查看打印效果。如果发现问题，就可以返回模型进行修改。
