CAD曲线怎么画

工程制图中，我们有的时候需要用CAD画曲线，那么CAD曲线怎么画呢？下面我来演示一下。

操作方法

【步骤01】

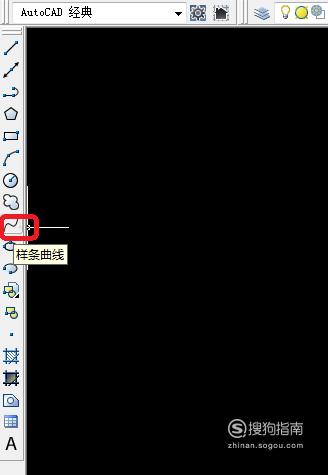

首先，我们打开一个CAD新建文档来演示，点击工具栏的“样条曲线”按钮开始画曲线。

【步骤02】

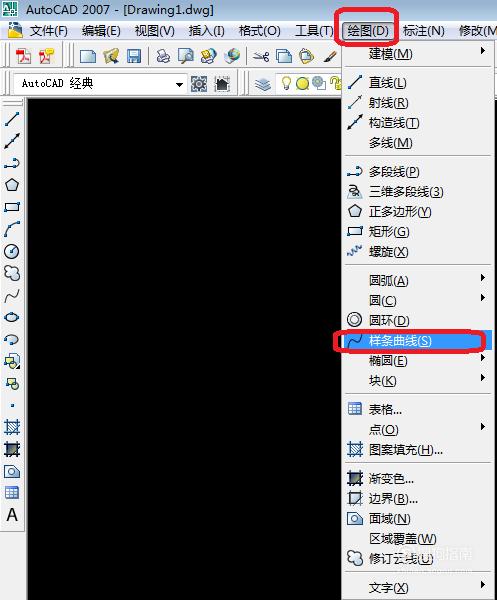

当然，也可以点击菜单栏“绘图”，然后下拉菜单中选择“样条曲线”按钮。

【步骤03】

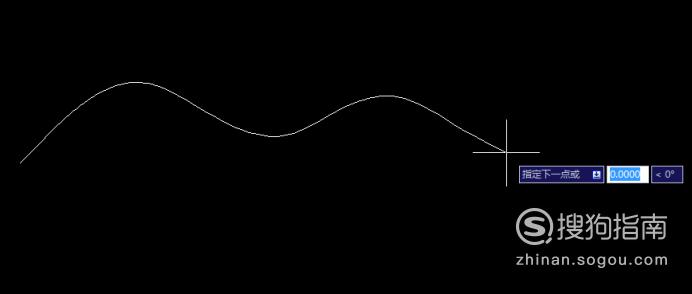

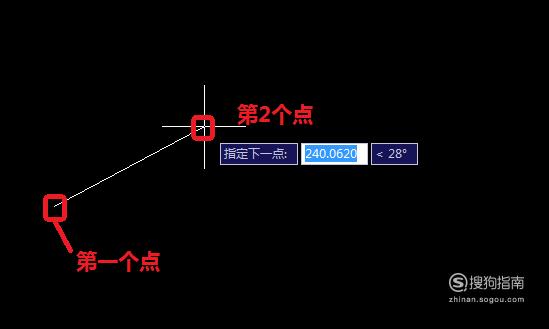

在屏幕上指定第一个点后开始曲线的绘制，依次指定第2、3、4...个控制点，用来控制曲线的弧度，可以多指定几个控制点，画出自己想要的曲线。

【步骤04】

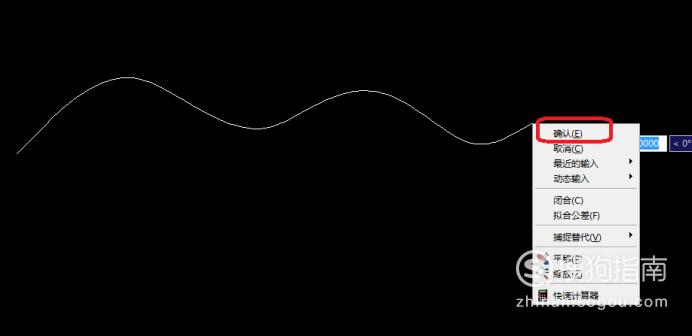

曲线结束时，点击右键确认，会要求指定起点和端点切向，不需要修改的话，我们直接点击两下右键即可。

【步骤05】

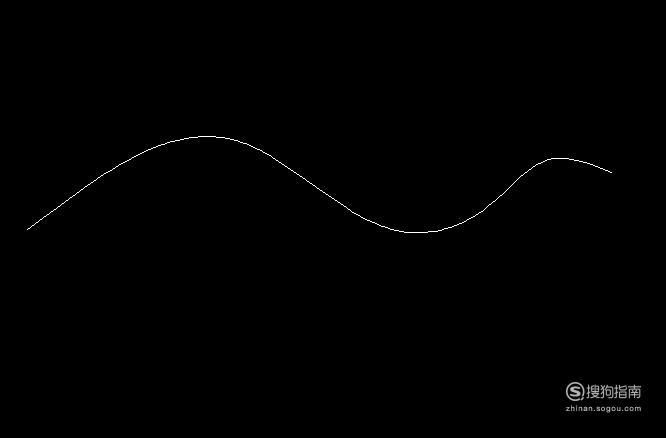

这样，曲线就画好了，效果如下图所示。
