如何将CAD图插入WORD

很多时候，我们编辑报告的时候，需要引用CAD中的图形。那么如何将CAD图插入WORD呢？下面我来演示一下吧。

操作方法

【步骤01】

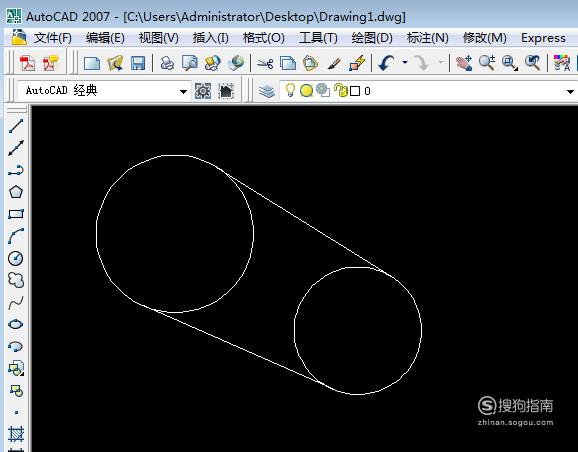

首先，我们打开CAD图形，我们需要把该图形复制到Word文档中。

【步骤02】

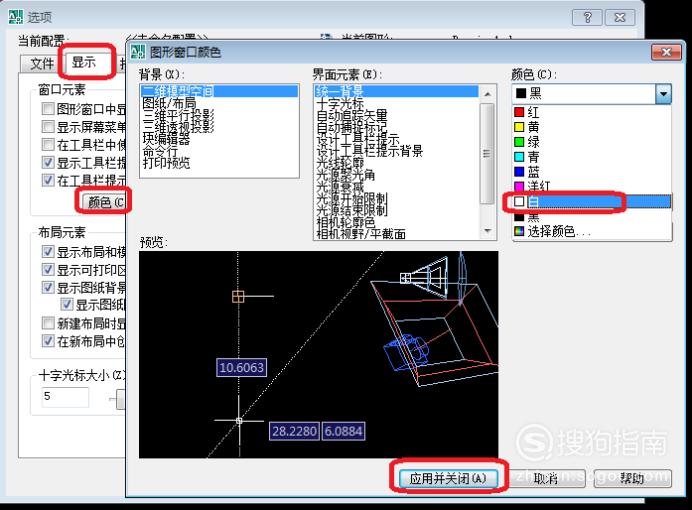

点击菜单栏“工具”，调出“选项”，如图所示，把CAD背景变更为白色。

【步骤03】

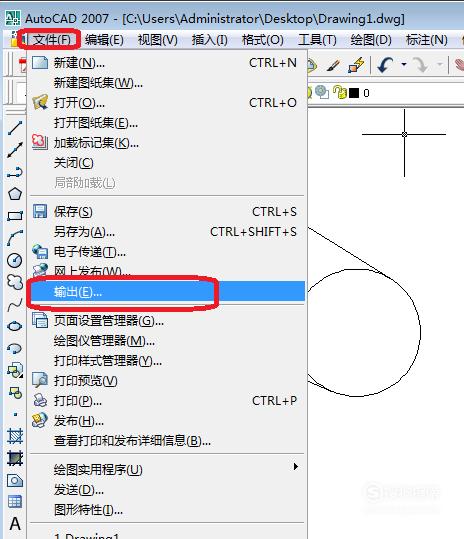

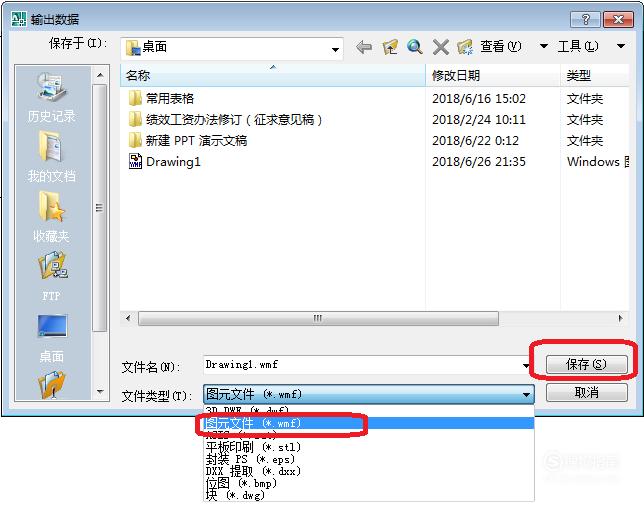

点击“文件”，下拉菜单中点击“输出”。输出数据文件类型选择“图文元件”，点击“保存”。

【步骤04】

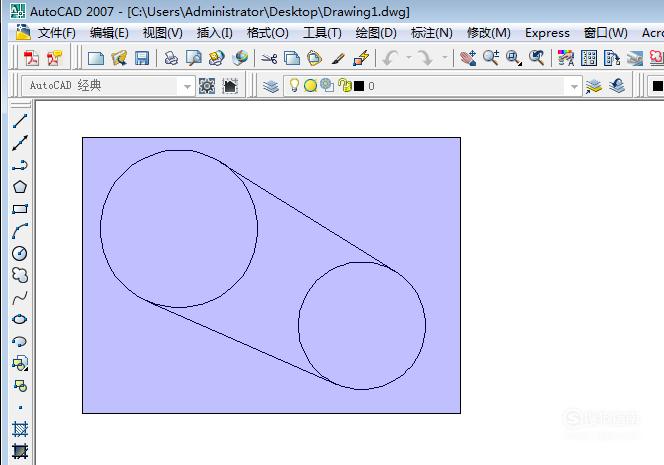

把图形选中后，按回车键。

【步骤05】

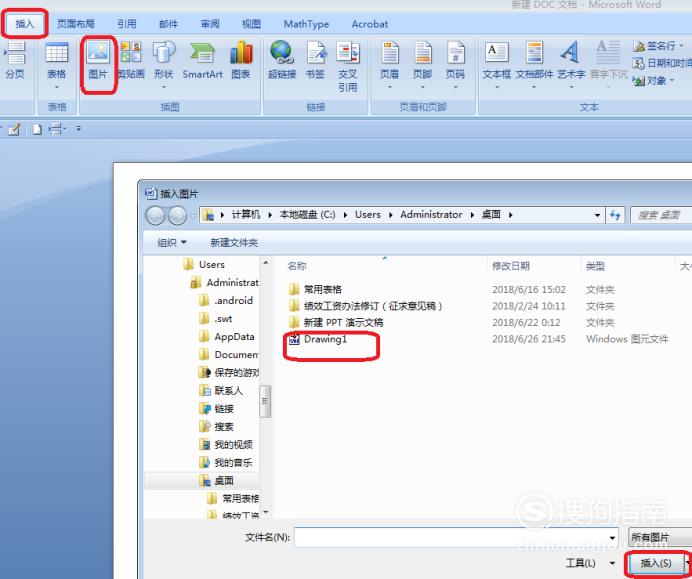

现在，打开需要插入CAD图形的Word文档，点击“插入”，“图片”，然后选中刚才保存的CAD图形，点击“插入”。

【步骤06】

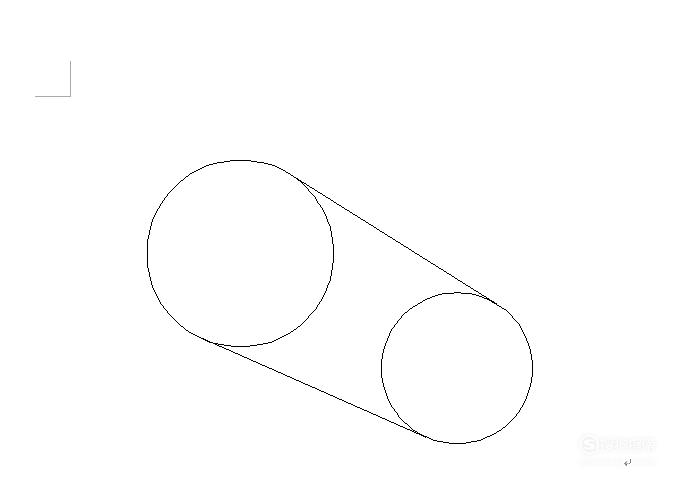

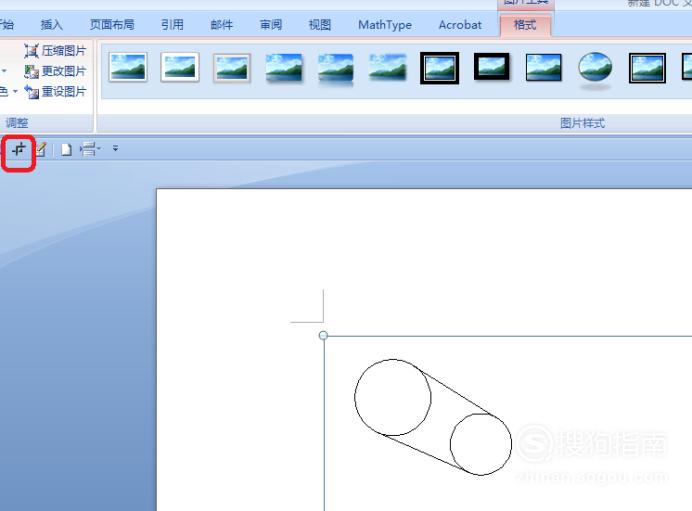

这样，把CAD图形插入WORD就实现了，用图片裁剪工具裁剪图片，再放大图片到需要的大小，就可以了。调整图片之后，效果如下图。
