将图片导入CAD的简单方法步骤

在CAD制图过程中，有的时候我们需要导入图片，按照比例进行描图。下面我就来讲讲将图片导入CAD的简单方法步骤。

操作方法

【步骤01】

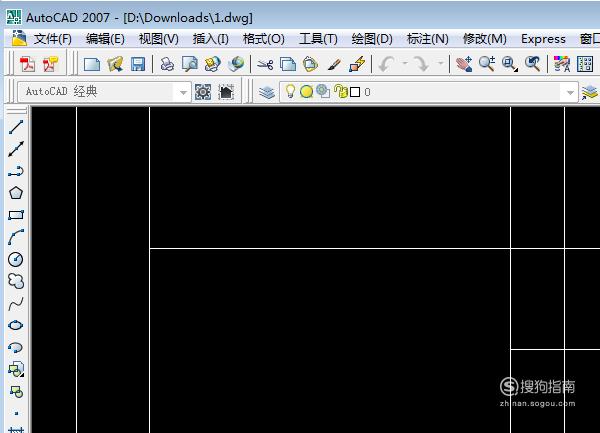

首先，我们打开需要插入图片的CAD文档。

【步骤02】

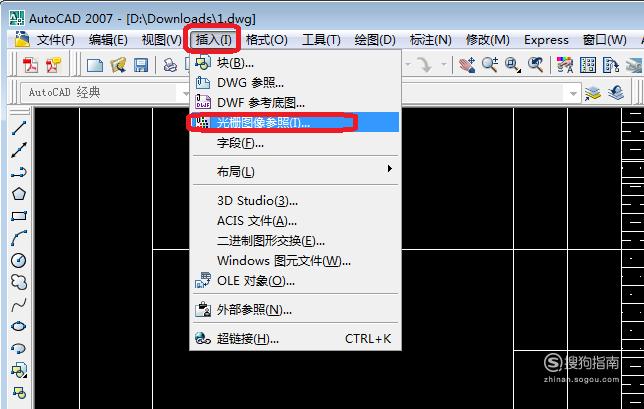

如图所示，点击“插入”，选择“光栅图像参照”。

【步骤03】

弹出“选择图像文件”选项框，我们找到要插入的图片，点击“打开”。

【步骤04】

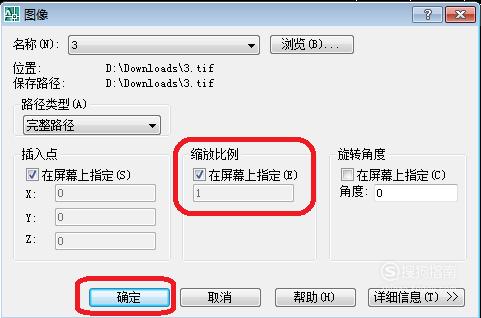

出现“图像”选项框，这里面的“插入点”、“缩放比例”等都是可以指定的（去掉前面的对勾就可以设置），为简单演示，我的图尺寸是刚好的，直接点击“确定”即可。

【步骤05】

图像移动到指定位置后，如图所示，点击一下左键，再右键点击确认就可以了，如果插入之后发现有偏差，也可以选中图片之后，进行移动。
