CAD中怎样画斜线

CAD是指利用计算机及其图形设备帮助设计人员进行设计工作。有很多小伙伴不会用CAD画斜线，现在小编就来教教大家如何画。

操作方法

【步骤01】

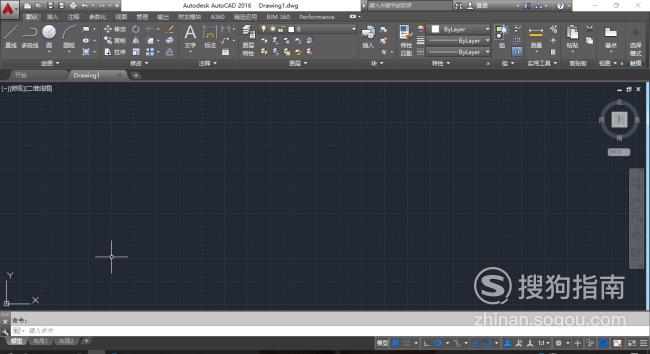

首先打开软件“Auto CAD2016”。

【步骤02】

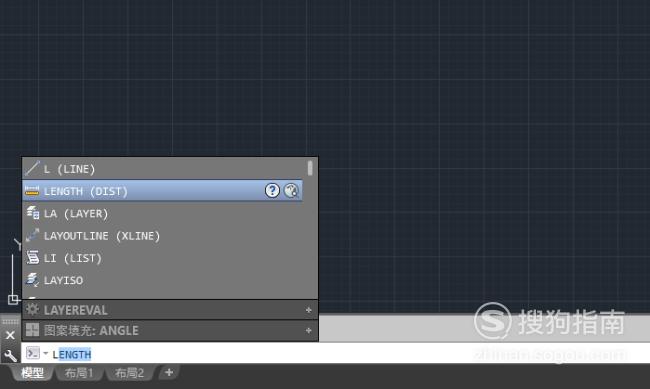

在左下方命令栏输入“L”并点击“Enter”键。

【步骤03】

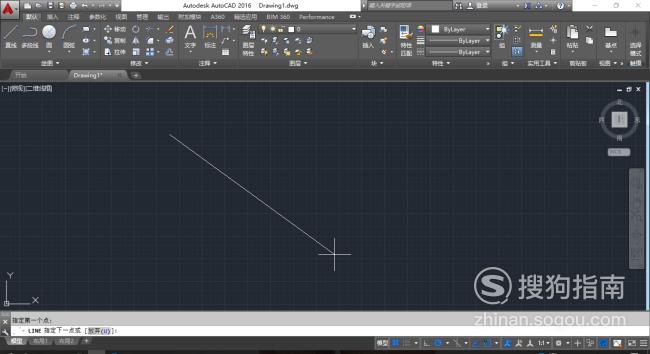

任意点击两点，即可发现已经画出一条斜线。

【步骤04】

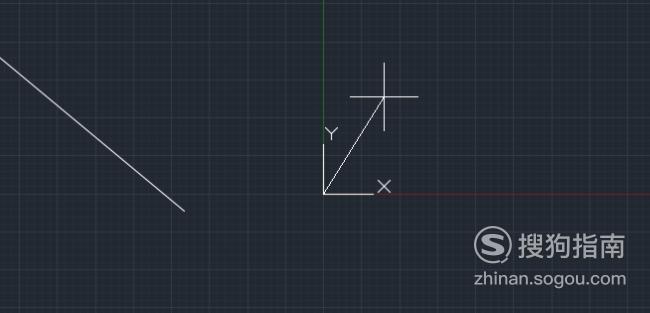

如果想画固定方向（角度）的斜线，在命令栏输入“L”指令并点击“Enter”键后，任意在画布上点击一点。

【步骤05】

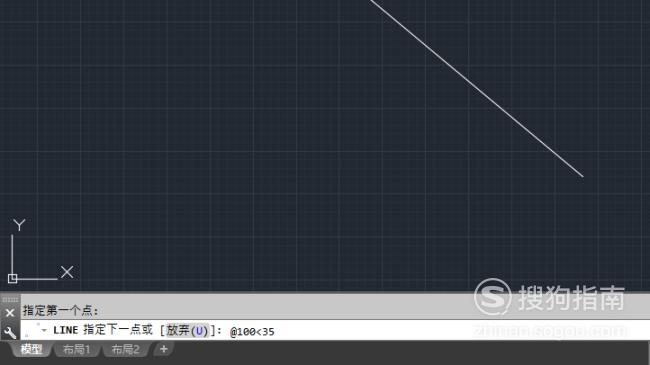

接着在命令栏中输入“@斜线长度<角度”。本示范输入值为“@1000<35”也就是所画直线长1000mm，与水平线夹角35度。

【步骤06】

如果想让斜线出现在水平线以下，这时需要将度数前面加“-”号方可。

【步骤07】

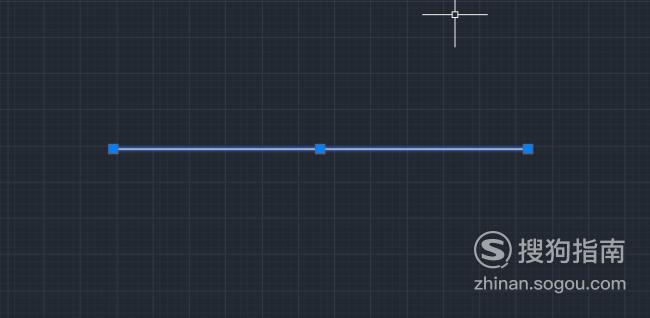

我们还可以将直线画出来，再进行旋转为直线。这时我们先选中所画的水平直线。

【步骤08】

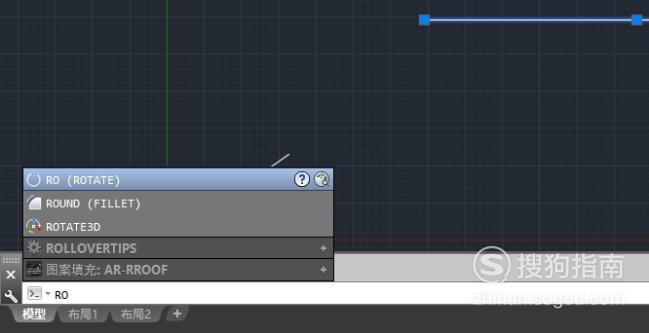

在命令栏输入“RO”后点击“Enter”键。

【步骤09】

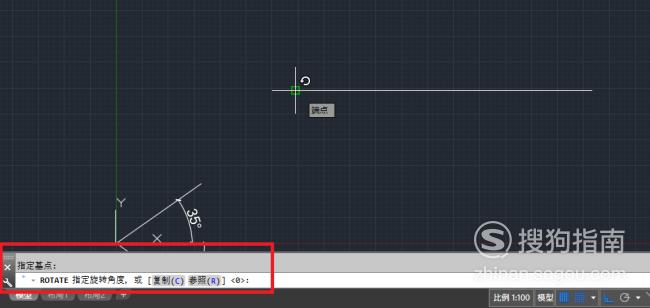

先选择基点（可以是自己所需求的点位，该直线会随着角度的变化绕着基点旋转）。

【步骤10】

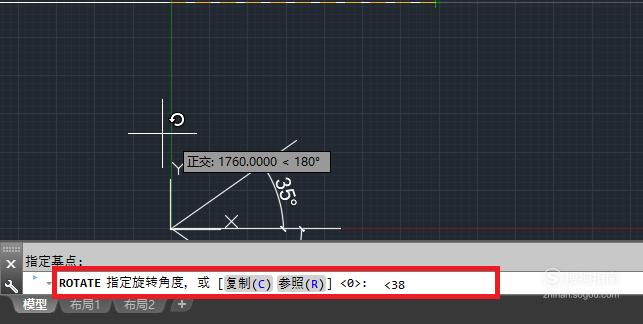

然后在命令栏输入“<所需角度”在点击“Enter”键即可。
