暖气管道安装图 暖气管道如何选择

在北方寒冷地区许多建筑都会设置暖气供暖，因此在装修时的暖气管道安装如何做和如何选择暖气管道想必大部分人都是不清楚的，下面我们就简单介绍一下。

工具/材料

1、认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。
2、按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位置等。

操作方法

【步骤01】

【暖气管道安装】

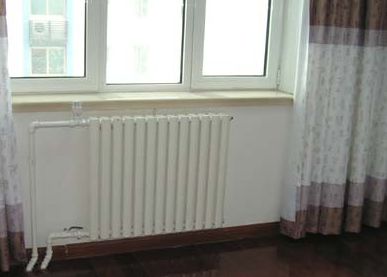

布置系统主管时，应与建筑物的使用要求、供暖系统图式、散热器的布置情况等配合。要力求节省管材，便于安装和检修。主管一般是明装。主管明装时，应尽量布置在外墙墙角及窗间墙处。

【步骤02】

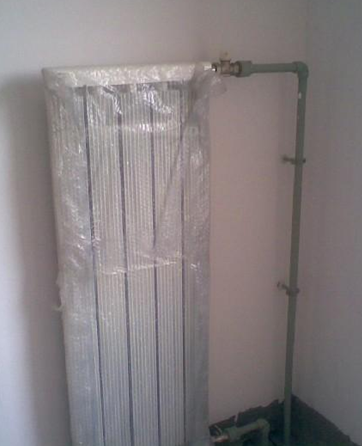

暗装或半暗装的散热器支管灯叉弯必须与散热器槽墙角相适应，达到美观，连接散热器的支管应有坡度。

【步骤03】

散热器支管过墙时，除应该加设套管外，还应注意支管不准在墙内有接头。支管上安装阀门时，在靠近散热器一侧应该与可拆卸件连接。

【步骤04】

散热器支管安装，应在散热器与立管安装完毕之后进行，也可与立管同时进行安装。安装时一定要把钢管调整合适后再进行碰头，以免弄歪支、立管。采暖管道最高点或有可能集聚空气处应设排气装置。最低点或有可能存水处设泄水装置。自动排气阀进水端应装阀门。遇有伸缩器，应在预制时按规范要求做好预拉伸，并作好记录。

【步骤05】

采暖管道采用输送低压流体的钢管,即非镀锌焊接钢管,或称黑铁管。管道安装应有坡度,如设计无要求,其坡度应符合下列规定:热水采暖和热水供应管道及汽水同向流动的蒸汽和凝结水管道。在这种情况下,管道的坡度一般为0.003,但是不能小于0.002,汽水逆向流动的蒸汽和凝结水管道,坡度一般不能小于0.005。

【步骤06】

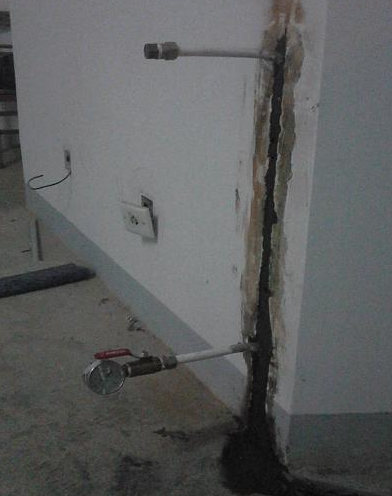

在室内采暖管道安装的过程中,管道从门窗或从其他洞口、梁、柱、墙垛等处绕过,其转角处如高于或低于管道水平走向,在其最高点或最低点应分别安装排气和泄水装置,这样的主要作用就是排除管道中的空气和最低处的脏物等。

【步骤07】

在设置管道穿过楼板和墙壁的时候,应该设置铁皮或者钢筋套管。在这一工序当中,套管要满足一下两个方面的条件: 安装在墙壁内的套管,它的两端应该和墙饰面保持平行,这样做的主要作用就是保证管道在胀缩的时候不受到影响。同时,如果地面发生积水现象,这样就不至于流到下层;

【步骤08】

安装在楼板内的套管,底部应该和楼板的底部平行,顶部要高出地面15—20厘米。室内采暖总管的安装室内采暖管道以入口阀门或建筑物外墙一米半为界。

【步骤09】

【工艺流程】
安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试

【步骤10】

【暖气管道选择】

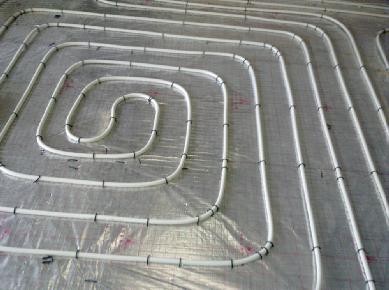

暖气管道选择包括材质、管径和管长的选择，管道的管径和长度要根据实际情况确定，一般管径越细，管道越长，阻力越大；暖气管道材质主要有铝塑管、PPR管和PB管。

【步骤11】

铝塑管保温性好、外壁不易被腐蚀，内壁光滑，从而对水流阻力小，并且可以随意弯曲，故方便施工，同时性价比也比较高。

【步骤12】

PPR管耐腐蚀、耐热性好、质量轻、机械强度高、不易结垢，使用寿命长。并且现在市场上有PPR铝塑管，同时结合了PPR管和铝塑管的优点。

【步骤13】

PB管是一种高分子惰性聚合物，具有耐高温性、持久性、化学稳定性、可塑性、无味、无臭、无毒，不结垢、寿命长等特性，但是PB管的氧气渗透率比较高，需要阻氧。目前市场上都是阻氧PB管。

特别提示

管道的设计安装须经科学计算所得，不可自行估计安装布置，从安全和规范的角度上应遵循相关专业人士的设计安装。
