CAD怎么测量长度

我们在CAD中绘制好图形之后，常常需要对我们绘制的图形进行测量，下面我们就来看看在CAD中是如何测量距离的吧。

操作方法

【步骤01】

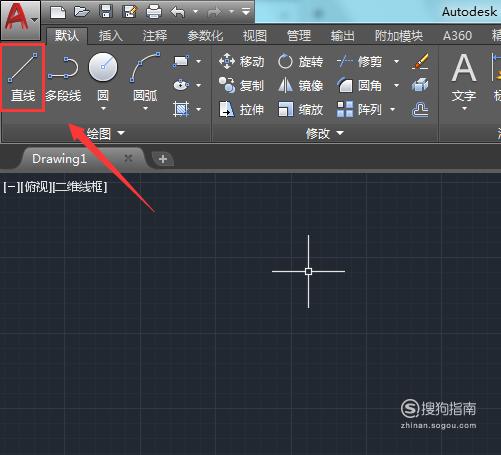

打开CAD之后我们在绘图菜单里找到直线选项，如图所示：

【步骤02】

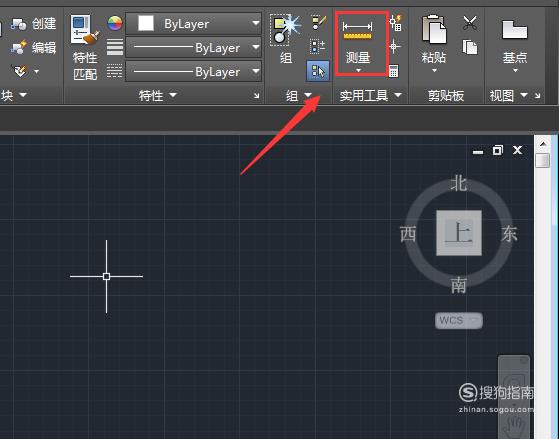

选择直线之后在绘图区里绘制一条直线，然后再在实用工具里找到测量选项，如图所示：

【步骤03】

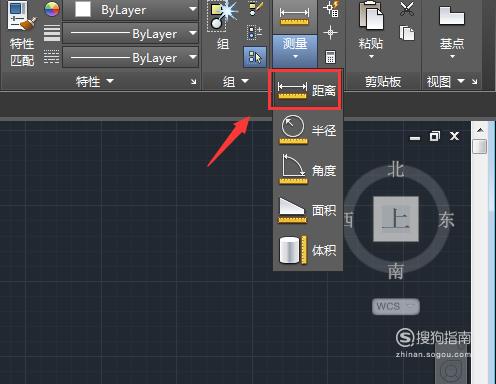

点击测量选项在其下拉菜单里找到距离选项，如图所示：

【步骤04】

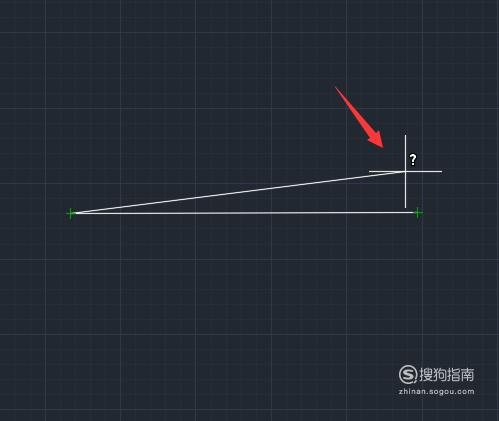

点击距离选项我们选择刚刚绘制的直线的一个端点，然后在移动鼠标左键拾取另一个端点，如图所示：

【步骤05】

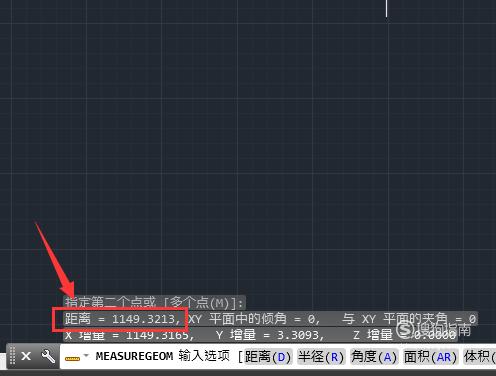

拾取两个端点之后，然后按下回车键可以看到在下面的命令提示行内就出现了测量后的长度结果，如图所示：
