CAD中“拉伸动态块”的制作

在使用CAD绘制图形时我们常常需要创建块，在创建块之后我们可以对创建的块进行拉伸处理，下面我们就来看看是如何操作的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

我们在桌面上双击CAD的快捷图标，将该软件打开进入到CAD的操作界面如图所示：

【步骤02】

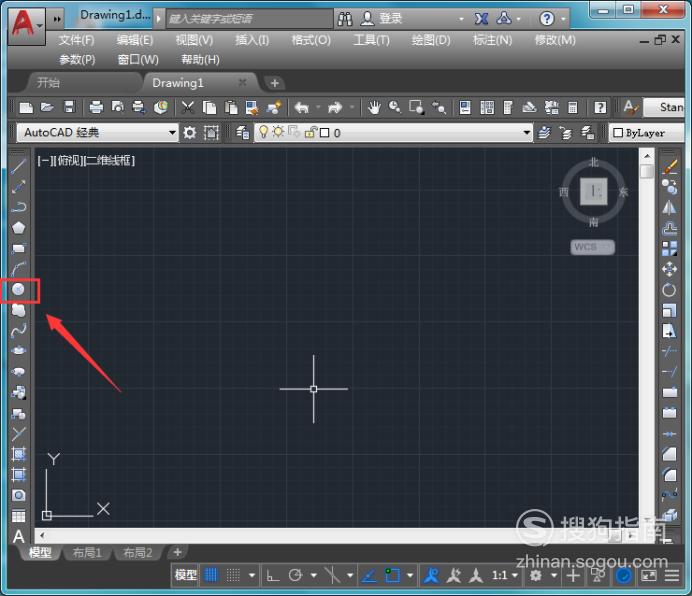

打开操作的之后在工具箱内找到圆形命令，如图所示：

【步骤03】

选择圆形命令在绘图区里绘制一个圆形，然后在选择矩形在圆形内绘制一个矩形，然后在找到绘图菜单，点击该选项在其内找到块，点击块在其子级菜单里找到创建块选项，如图所示：

【步骤04】

点击创建块选项在弹出的对话框内找到拾取点选项，如图所示：

【步骤05】

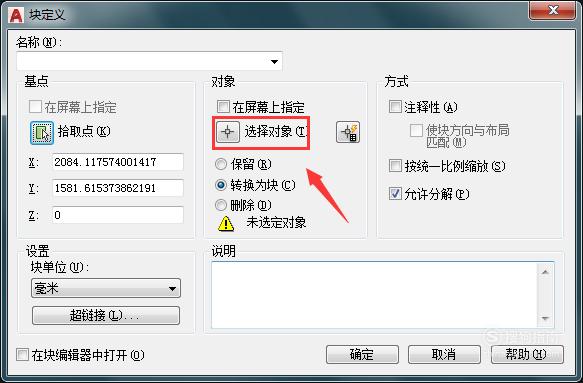

点击拾取点选项我们拾取圆形的中心点，然后在弹出的对话框内找到选择对象选项，如图所示：

【步骤06】

点击选择对象选项我们选择绘制的圆形和矩形，这样就创建好了块，选择块单击鼠标右键找到块编辑选项如图所示

【步骤07】

点击块编辑选项进入其操作界面，在该界面内找到参数，在参数里找到线性选项，如图所示：

【步骤08】

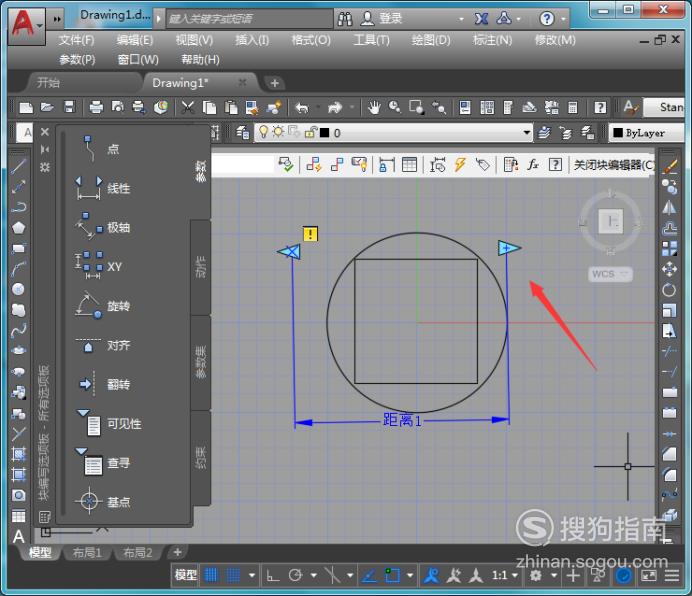

点击线性选项我们画出线性如图所示：

【步骤09】

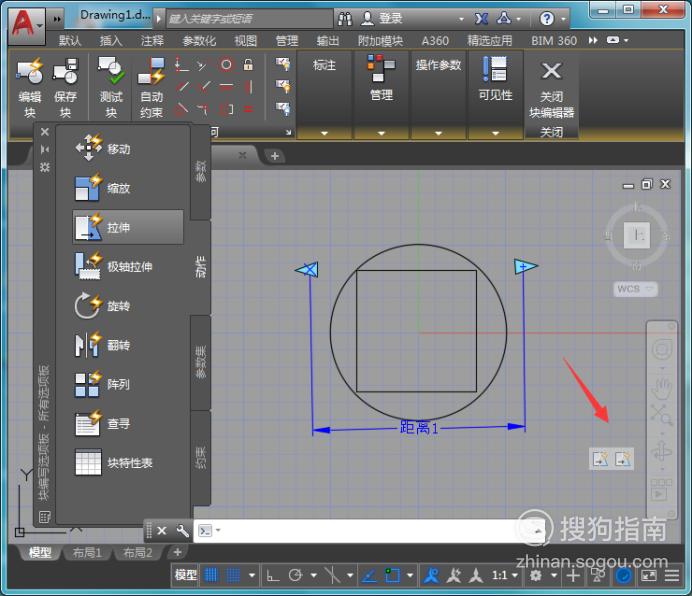

选择绘制的线性在左侧找到动作里的拉伸选项，可以看到此时就出现了如图所示的图标，如图所示：

【步骤10】

然后按下回车键我们就可以看到出现了第二个这样的拉伸图标，这样我们就可以进行拉伸操作了，如图所示：
