DWG格式快速转换为JPG大图妙招

CAD是一款功能强大图形绘制软件，CAD的文件格式为dwg格式，我们常常需要把这种格式转换为其他的格式，这是如何操作的呢，下面我们就来看看dwg格式是是如何转换为jpg格式的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

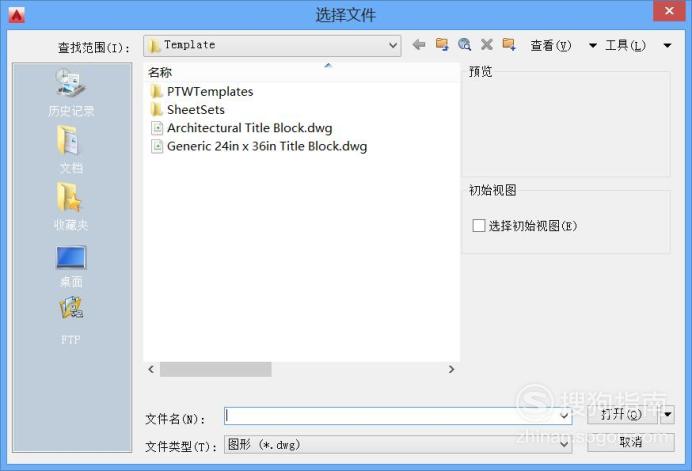

我们在桌面上双击CAD的快捷图标，打开CAD这款软件在打开的界面内我们按下Ctrl+O键在弹出的对话框内选择我们的dwg格式文件，如图所示：

【步骤02】

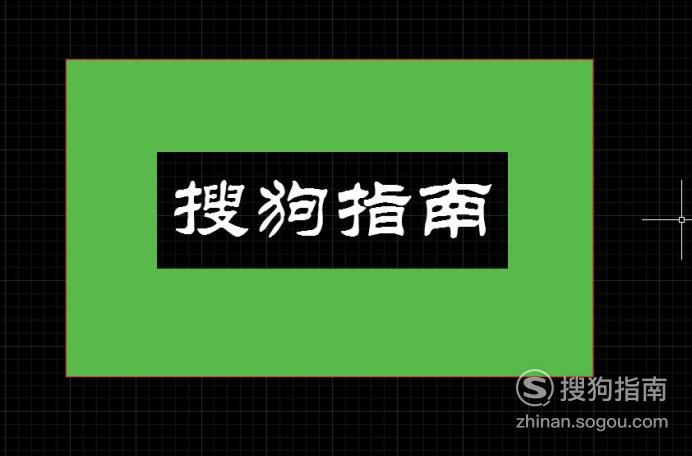

打开该图形文件之后可以看到图形效果如图所示：

【步骤03】

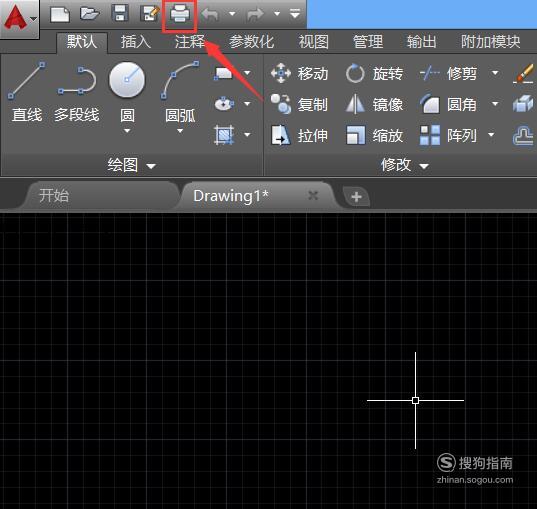

再在CAD的菜单区里找到打印选项，如图所示：

【步骤04】

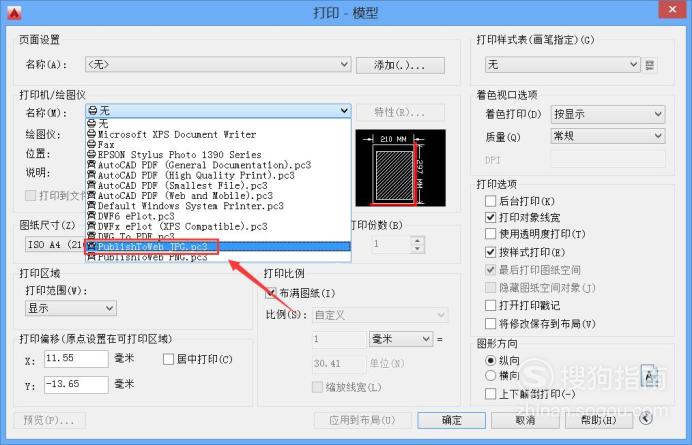

点击打印选项在弹出的对话框内我们找到打印机/绘图仪选项，在其内选择publishtoweb pc3选项，如图所示：

【步骤05】

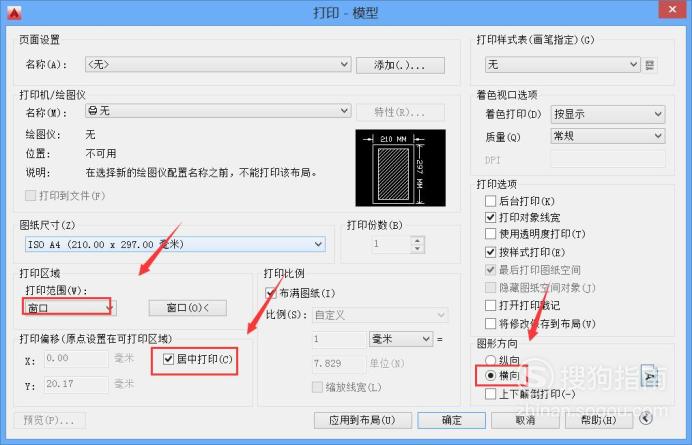

再在显示范围选择窗口选项，然后在工作区里框选出我们的图形，然后在勾选居中并设置方向为横向，如图所示：

【步骤06】

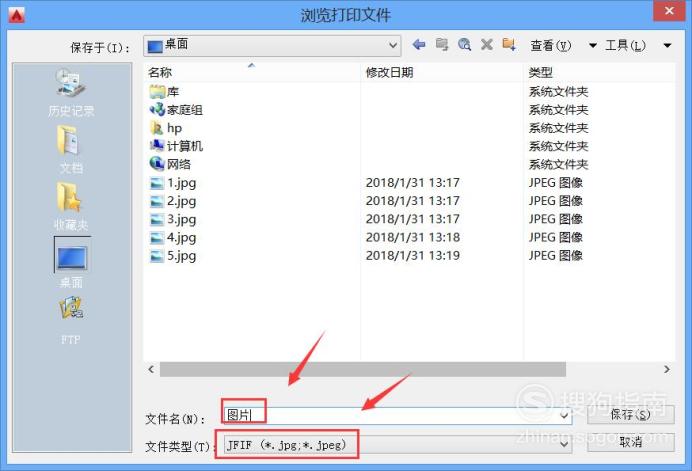

设置好之后点击确定在弹出的对话框内给文件起个名字，然后点击确定我们就将dwg格式转换为了jpg格式，如图所示：
