cad立面图怎么画

CAD是一款功能强大的图形绘制软件，该软件在建筑设计和室内设计领域的使用是非常广泛的，下面我们就来看看使用该软件如何绘制立面图吧。

操作方法

【步骤01】

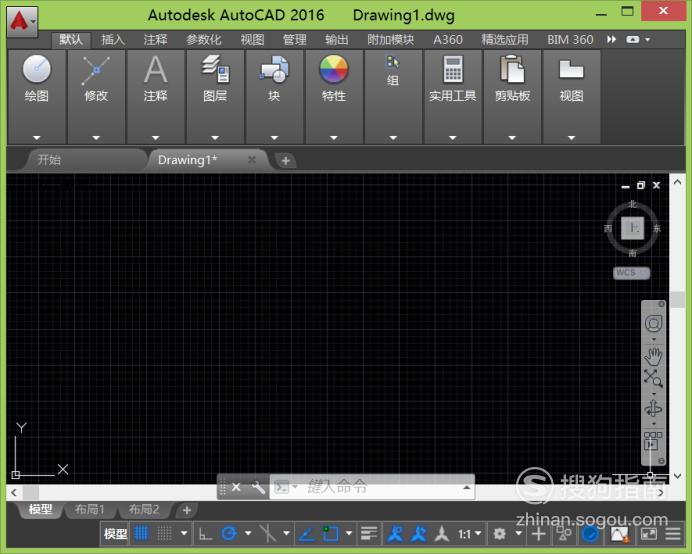

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

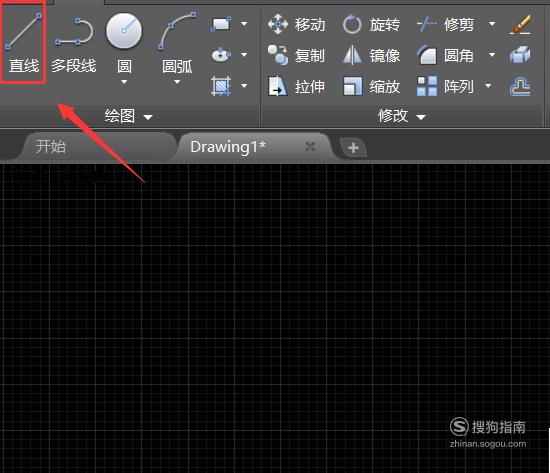

在该界面内找到直线命令，如图所示：

【步骤03】

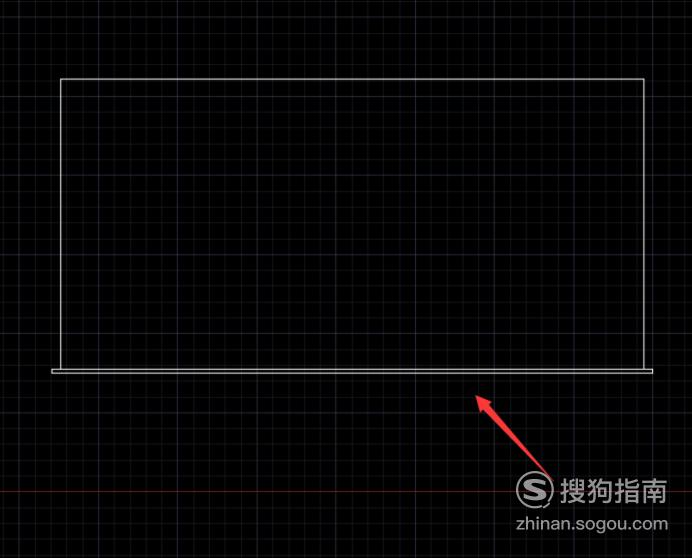

使用直线命令在绘图区里绘制出建筑外墙的轮廓，如图所示：

【步骤04】

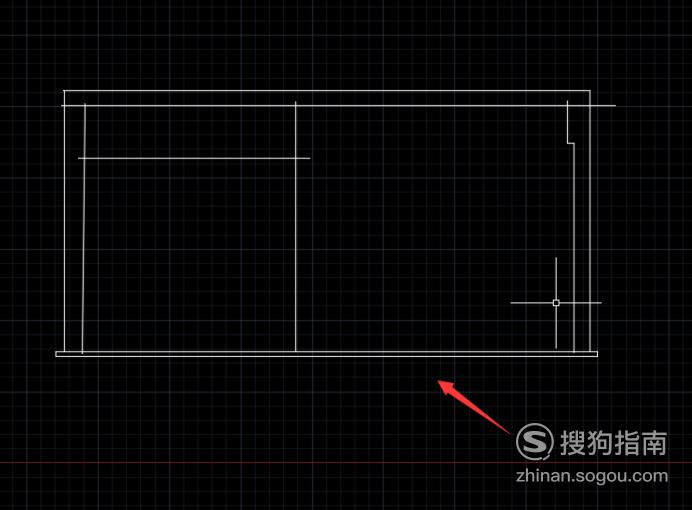

在使用直线命令绘制出墙体的厚度和窗户的结构图，如图所示：

【步骤05】

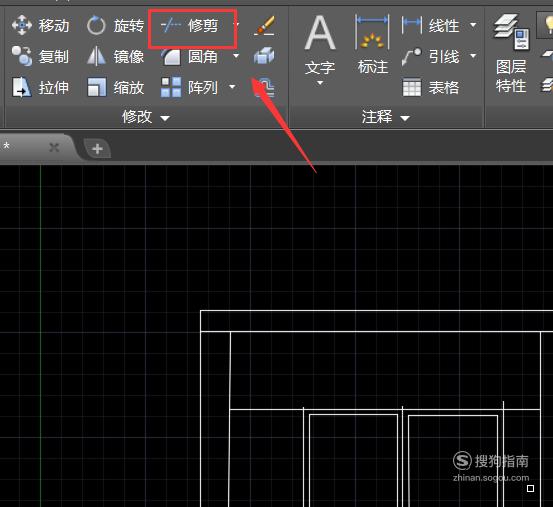

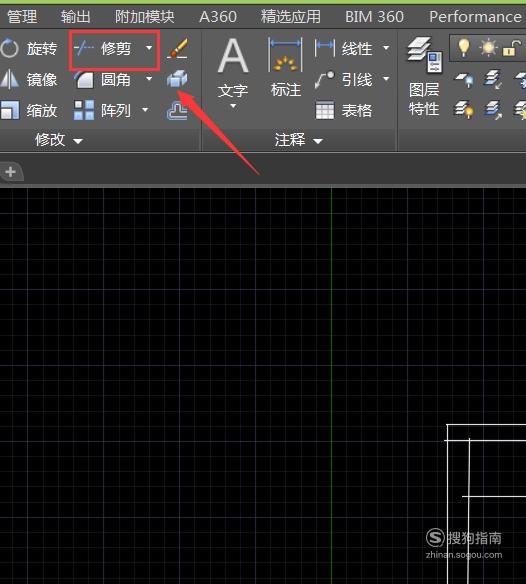

在工具箱内找到修剪命令，如图所示：

【步骤06】

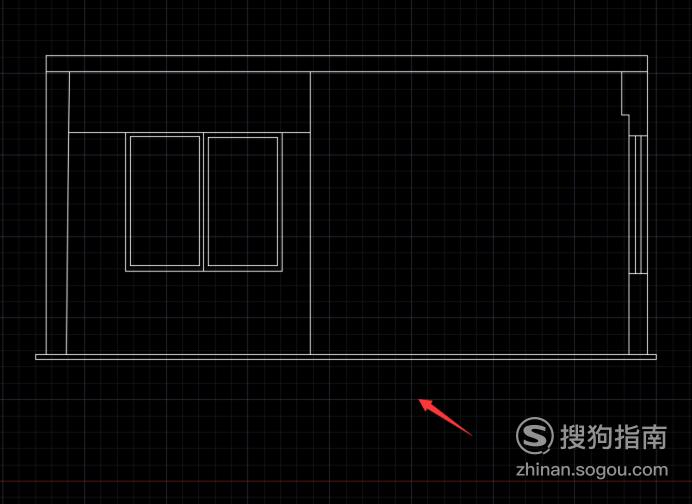

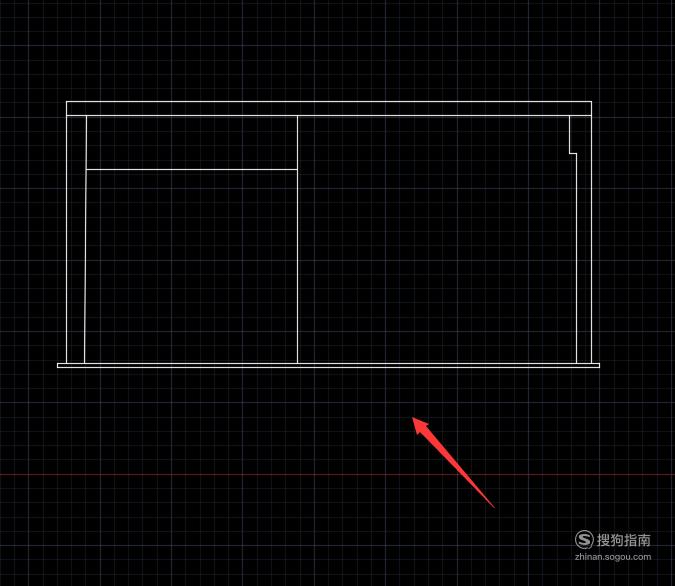

使用修剪命令，将多出的线剪掉，如图所示：

【步骤07】

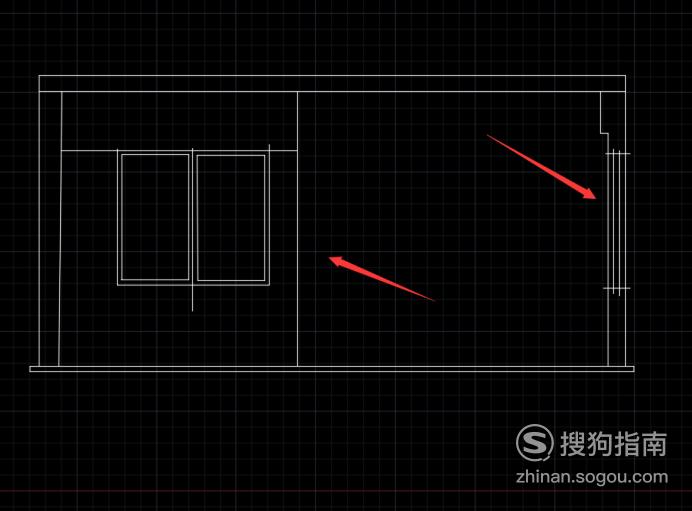

再在图中画出窗户的结构图形，如图所示；

【步骤08】

在在工具箱内找到修剪命令，如图所示：

【步骤09】

将窗户上多余的的线剪掉，如图所示：

【步骤10】

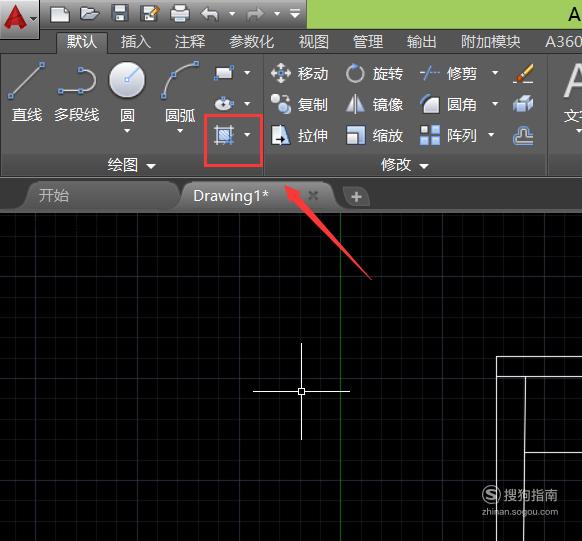

在在工具箱内找到填充命令，如图所示：

【步骤11】

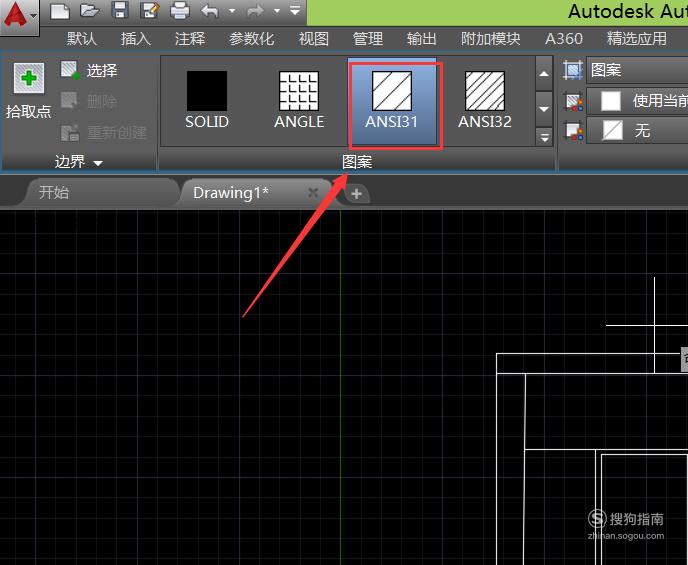

点击填充命令，现在一种填充纹理，如图所示：

【步骤12】

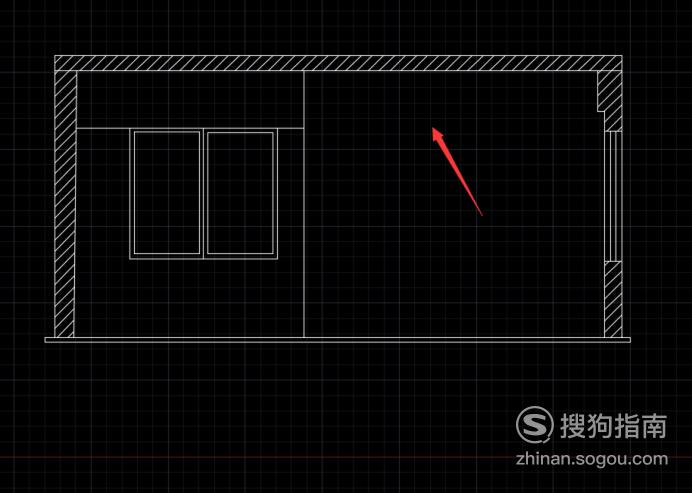

使用选择的填充纹理将外墙填充成该纹理，如图所示：

【步骤13】

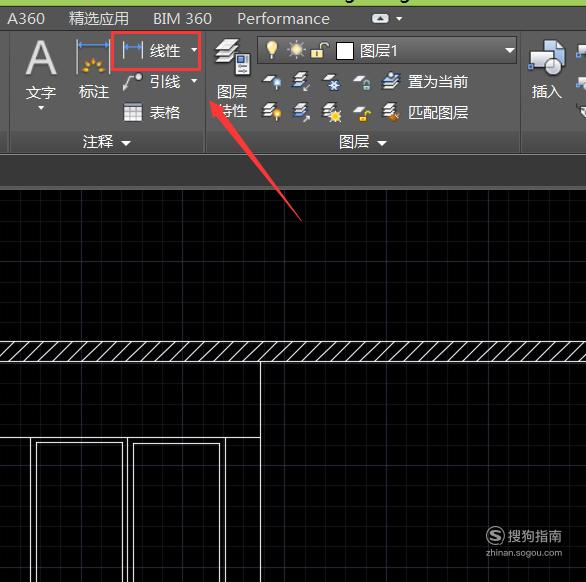

再在工具箱内找到线性标注选项，如图所示：

【步骤14】

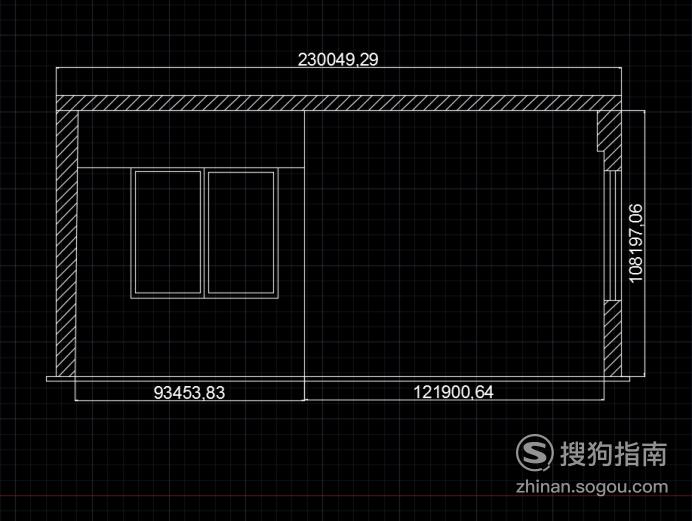

使用线性标注选项，给我们的立面图标注尺寸，这样我们的立面图就绘制好了，如图所示：
