CAD制作自定义填充图案

在使用CAD对图形进行填充时，我们需要将自己的图案填充到图形里这是怎么操作的呢，下面我们就来看看CAD是如何制作自定义填充图案的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

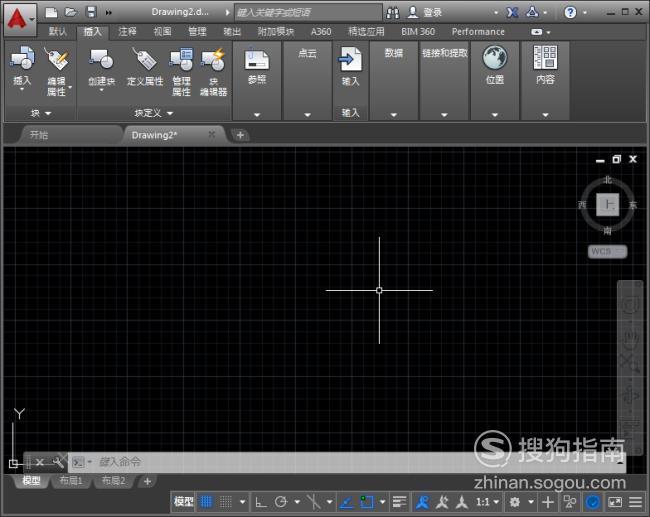

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

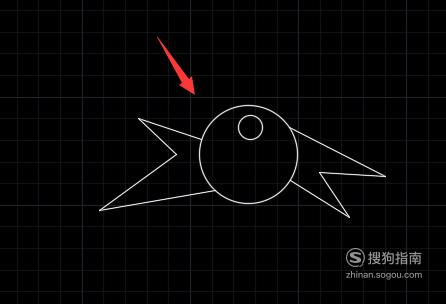

在绘图区里绘制自己需要的图形，如图所示：

【步骤03】

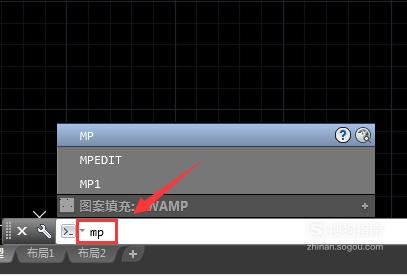

在命令行内输入mp命令，如图所示：

【步骤04】

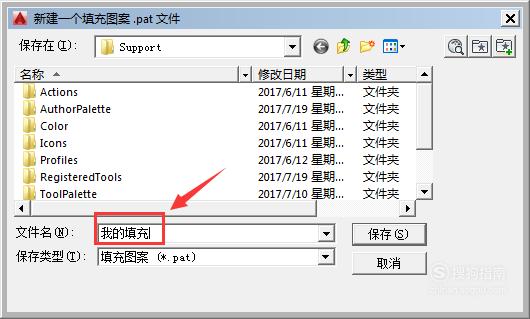

输入mp命令后按下回车键弹出新建一个填充图案对话框，在该对话框内设置图案填充的名字，如图所示：

【步骤05】

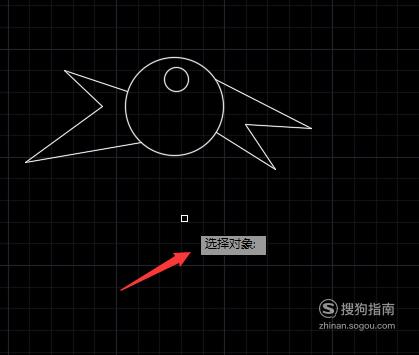

输入名字后点击保存，提示我们选择对象，如图所示：

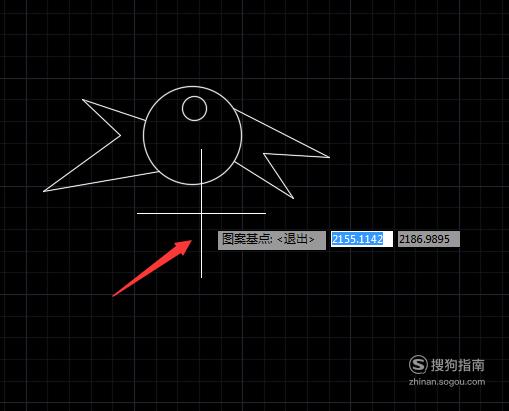

【步骤06】

选择对象之后，按下回车键要求我们指定基点，选择圆心作为基点，如图所示：

【步骤07】

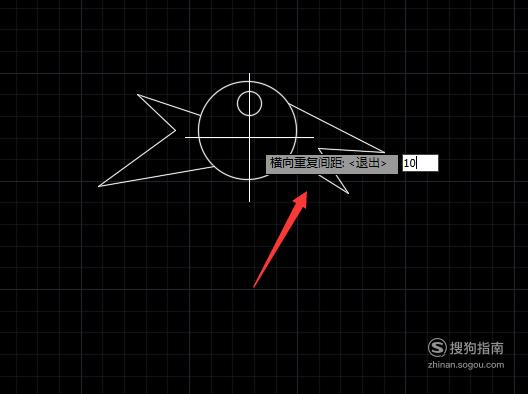

选择基点后按下回车要求输入横向重复间距，如图所示：

【步骤08】

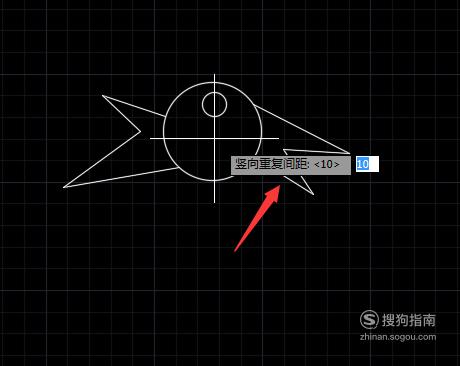

输入横向重复间距之后，按下回车要求输入竖向重复间距，如图所示：

【步骤09】

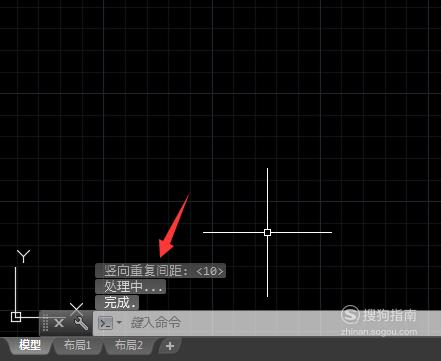

输入竖向重复间距之后，按下回车在命令提示里可以看到创建完成的提示信息，这样我们就创建了自己的填充图案，如图所示：
