CAD设置了线宽不一样怎么显示还是一样宽

我们使用CAD绘图时，经常需要使用不同线型，当我们设置了图形的线宽不同时，却依然显示一样的线宽，此时该怎么解决呢，一起来看看这种情况是怎么解决的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，如图所示：

【步骤03】

打开图形文件后，选择矩形在菜单区里找到线宽选项，可以看到此时的线宽为0.3毫米，如图所示：

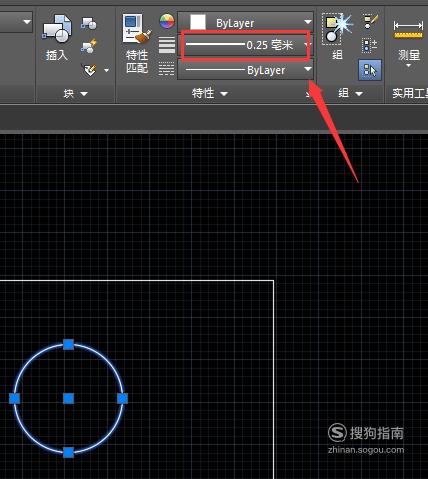

【步骤04】

再选择圆形，在菜单区里找到线宽选项，可以看到此时的线宽为0.25毫米，如图所示：

【步骤05】

虽然是不一样的线型，但是却显示的是一样，如图所示：

【步骤06】

在该软件的右下角找到自定义选项，如图所示：

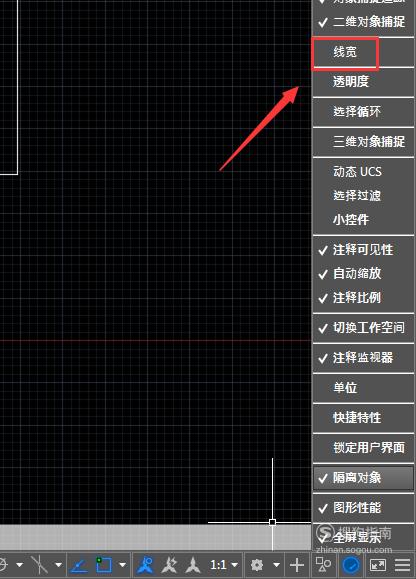

【步骤07】

点击自定义选项，在其子级菜单里找到线宽选项，将其勾选，如图所示：

【步骤08】

勾选线宽后，在下面找到线宽选项，可以看到其处于关闭状态，如图所示：

【步骤09】

将线宽显示打开可以看到我们的图形的线宽就显示出来了，如图所示：
