Auto CAD中如何创建块与插入块

在使用CAD绘图时，为了减少工作量我们常常将一些经常使用的图形创建为块，使用时直接将块插入就可以了，下面我们就来看看AutoCAD中如何创建块与插入块的吧。

工具/材料

使用软件：CAD

操作方法

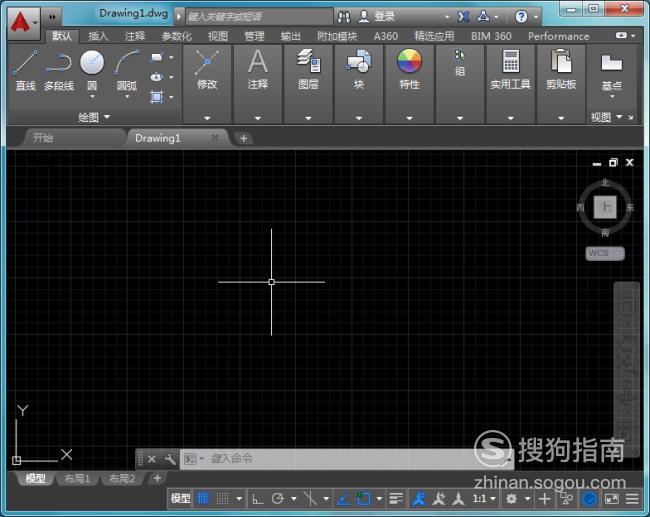

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

在菜单区里找到矩形命令，如图所示：

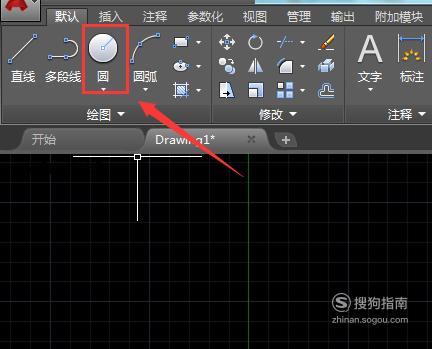

【步骤03】

使用矩形命令，在绘图区里绘制一个矩形，再在菜单区里找到圆形命令，如图所示：

【步骤04】

使用圆形命令在矩形的四个点上画出四个圆形，如图所示：

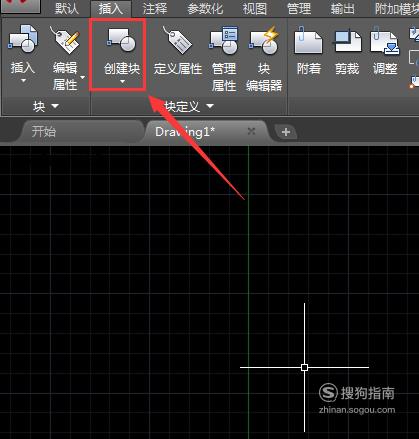

【步骤05】

在菜单里找到插入菜单，再插入里找到创建块选项，如图所示：

【步骤06】

点击创建块选项，在弹出的对话框内给创建的块起个名字，并找到拾取点选项，如图所示：

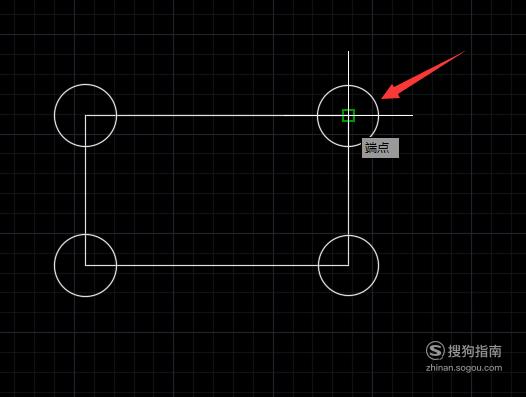

【步骤07】

点击拾取点选项，在矩形的点上拾取点，如图所示：

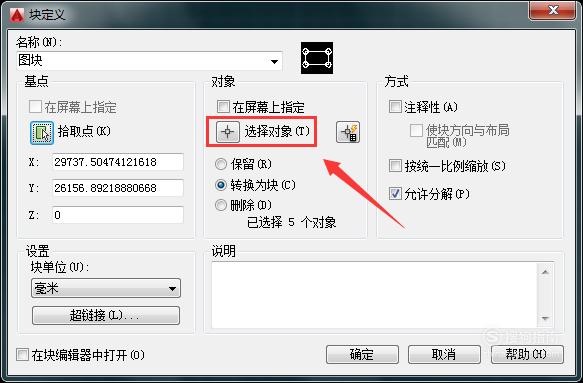

【步骤08】

拾取点后按下鼠标右键再回到块定义对话框，在该对话框内找到选择对象选项，如图所示：

【步骤09】

点击选择对象选项，将所有的图形选择，点击鼠标右键回到块定义对话框，点击确定，这样块就定义好了，如图所示：

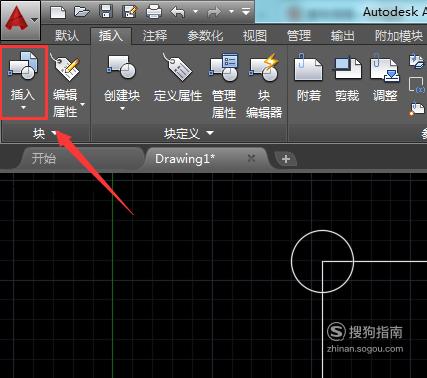

【步骤10】

在菜单里找到插入块选项，如图所示：

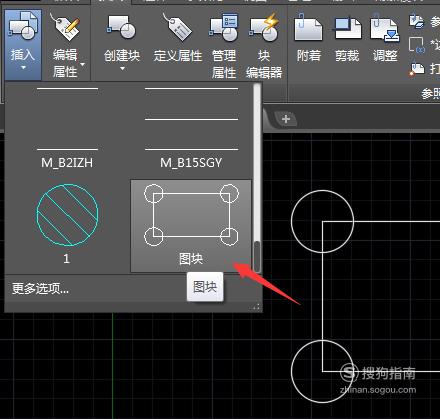

【步骤11】

点击插入块选项，在其内找到我们定义的块，如图所示：

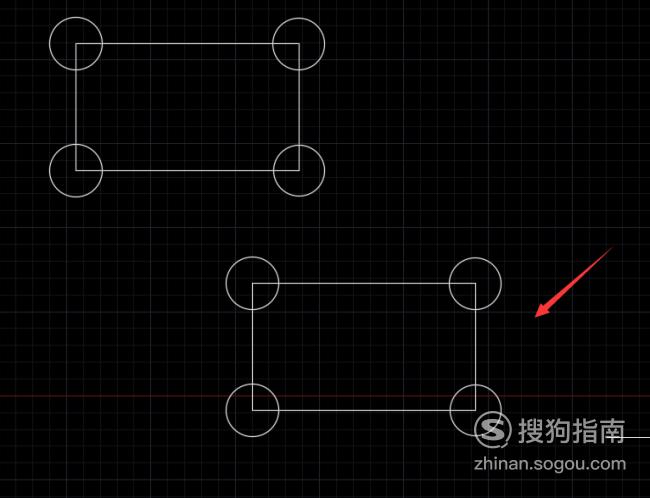

【步骤12】

选择我们定义的块，在绘图区里点击鼠标左键，就插入了该块，如图所示：
