CAD中多段线宽度怎么设置

我们在使用CAD绘图时，常常需要设置线段的宽度以达到我们的设计要求，下面一起来看看CAD中多段线宽度是怎么设置的吧。

工具/材料

使用软件：CAD

操作方法一、

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

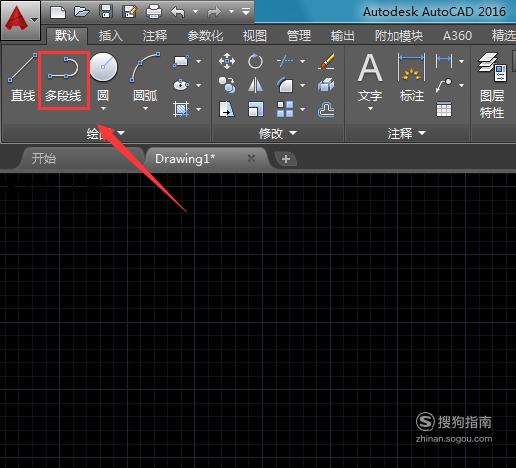

【步骤02】

在该界面内找到多段线选项，如图所示：

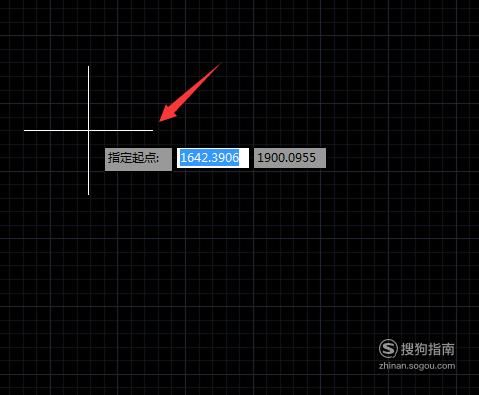

【步骤03】

选择多段线选项，提示我们指定第一点，如图所示：

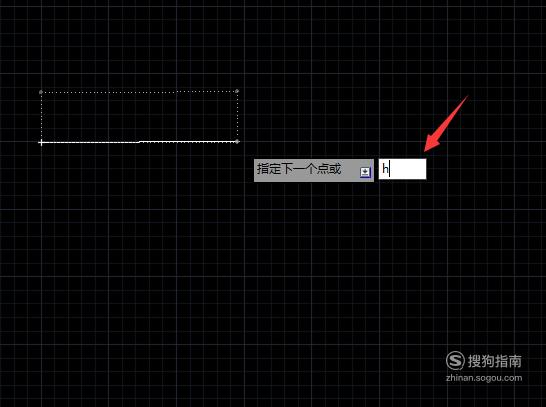

【步骤04】

在绘图区里点击鼠标左键，指定第一点，再在输入框内输入h命令，如图所示：

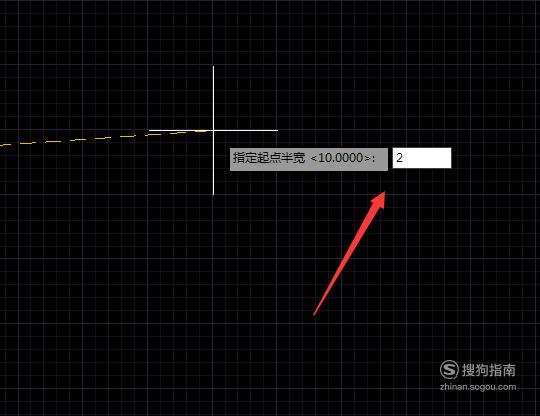

【步骤05】

输入h命令后，输入线宽的数值为2，如图所示：

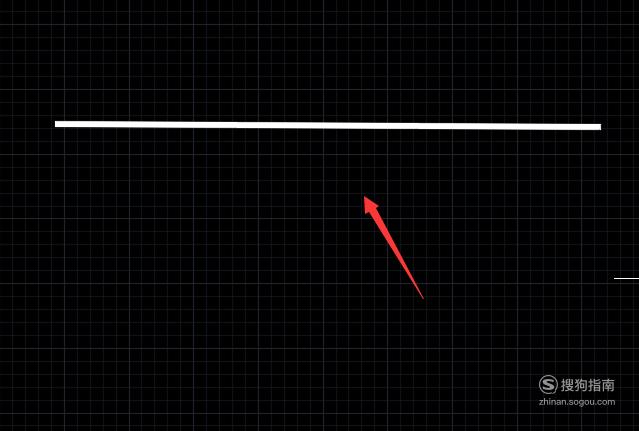

【步骤06】

输入数宽度后按下回车键，就得到了我们需要的线宽了，如图所示：

操作方法二、

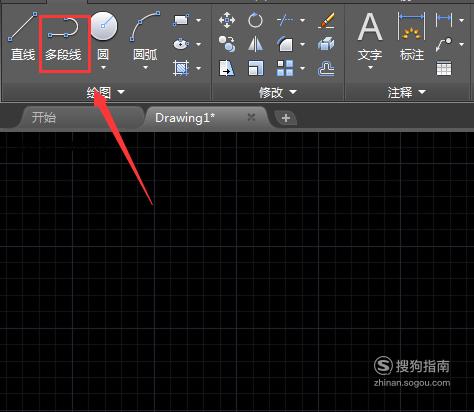

【步骤01】

在CAD的菜单区里找到多段线选项，如图所示：

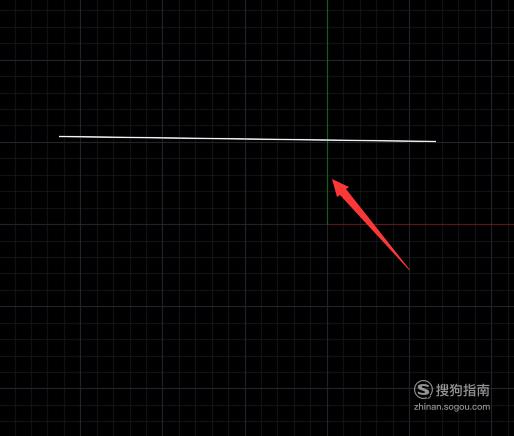

【步骤02】

使用多段线在绘图区里绘制一条多段线，如图所示：

【步骤03】

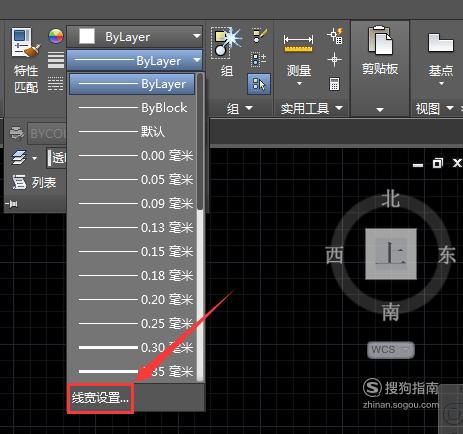

选择刚刚绘制的线段，再找到线宽里的线宽设置选项，如图所示：

【步骤04】

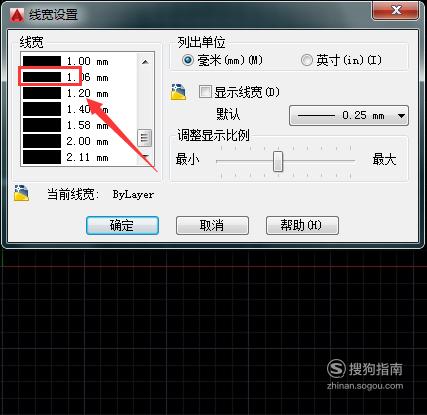

点击线宽设置选项，在弹出的对话框内设置线宽的宽度，如图所示：

【步骤05】

再找到显示线宽选项，并将其勾选，如图所示：

【步骤06】

设置完成以后，点击确定，可以看到刚刚的线段就变宽了，如图所示：
