如何将PDF图转CAD图纸

我们在使用pdf查看图纸文件时，看到文件里有需要修改的地方，此时我们该怎么办呢，下面一起来看看如何将PDF图转为CAD图纸的吧，这样我们使用CAD就可以轻松地修改图纸了。

工具/材料

使用软件：AI和CAD

操作方法

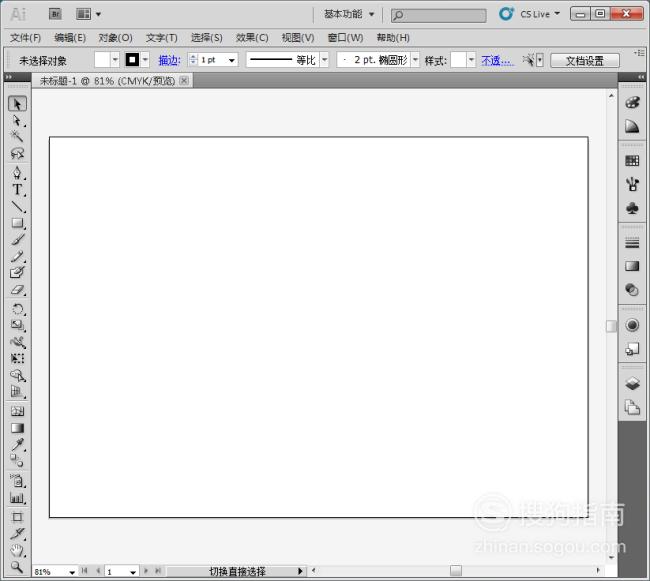

【步骤01】

在桌面上双击AI的快捷图标，打开AI这款软件，进入AI的操作界面，如图所示：

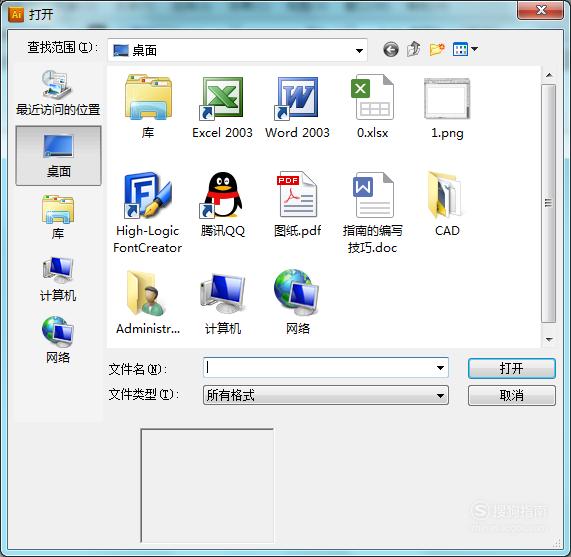

【步骤02】

在AI的操作界面内按下Ctrl+O键弹出打开文件对话框，在该对话框内找到我们的PDF文件，如图所示：

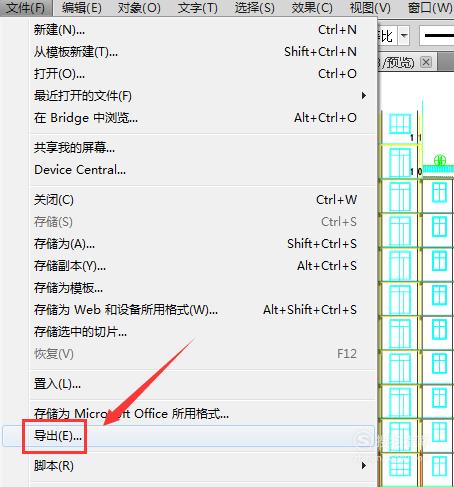

【步骤03】

在菜单里找到文件菜单，点击文件菜单，在其子级菜单里找到导出选项，如图所示：

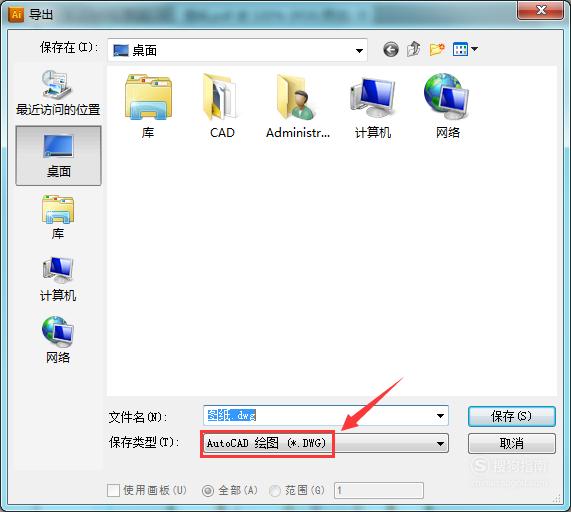

【步骤04】

点击导出选项，在弹出的对话框内，选择导出的文件格式为AutoCAD绘图（*DWG），如图所示：

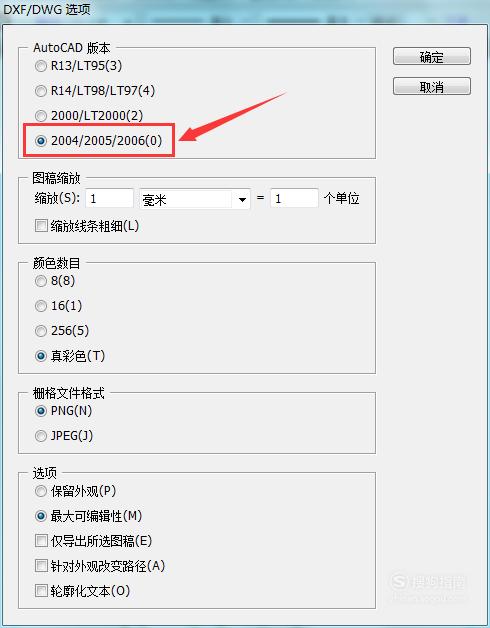

【步骤05】

选择好文件格式后，点击保存在弹出的对话框内设置导出的CAD的版本，如图所示：

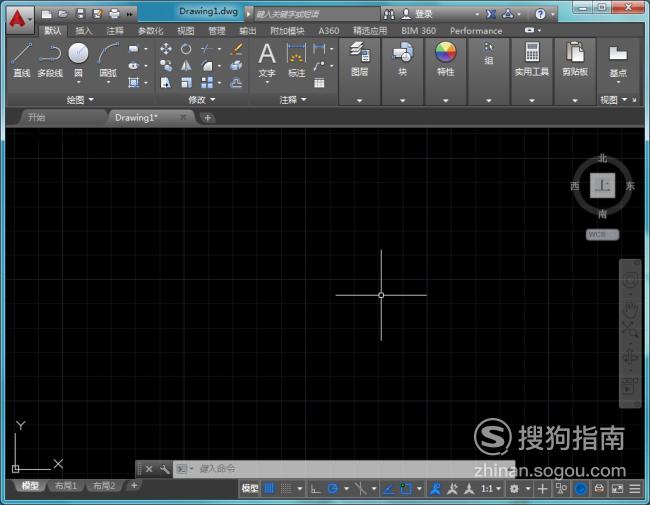

【步骤06】

设置好后点击确定，在打开CAD这款软件，进入CAD的操作界面，如图所示：

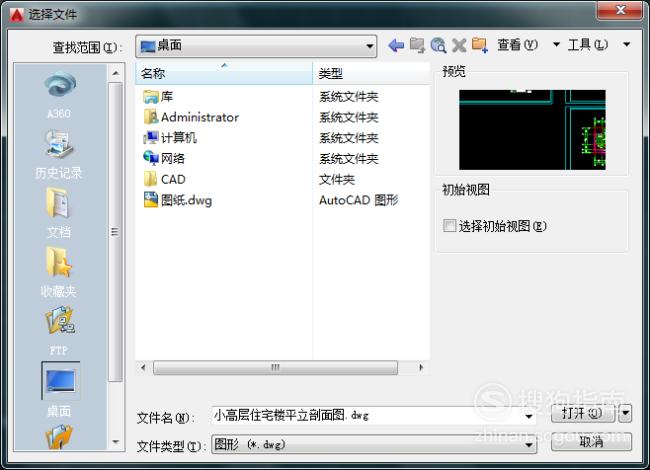

【步骤07】

在该界面内按下Ctrl+O键，弹出选择文件对话框，在该对话框内找到我们刚刚使用AI导出的CAD文件，如图所示：

【步骤08】

点击选择的文件可以看到该文件就打开了，此时我们就将PDF格式的文件转为CAD格式的文件了，如图所示：
