如何将PDF文件转换成CAD图纸文件

当我们打开PDF格式的工程图纸时，发现里面有问题需要修改，此时我们怎么样才能修改呢，下面一起来看看如何将PDF文件转换成CAD图纸文件的吧，转换之后我们就可以使用CAD进行修改了。

工具/材料

使用软件：AI和CAD

操作方法

【步骤01】

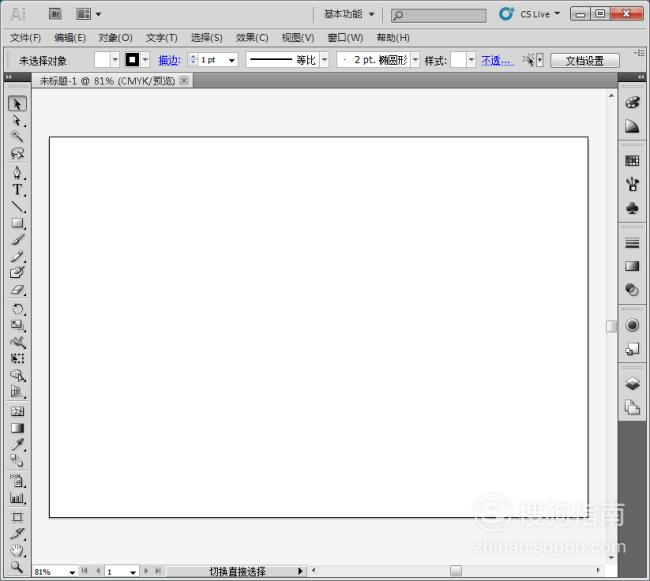

在桌面上双击AI的快捷图标，打开AI 这款软件，进入AI的操作界面，如图所示：

【步骤02】

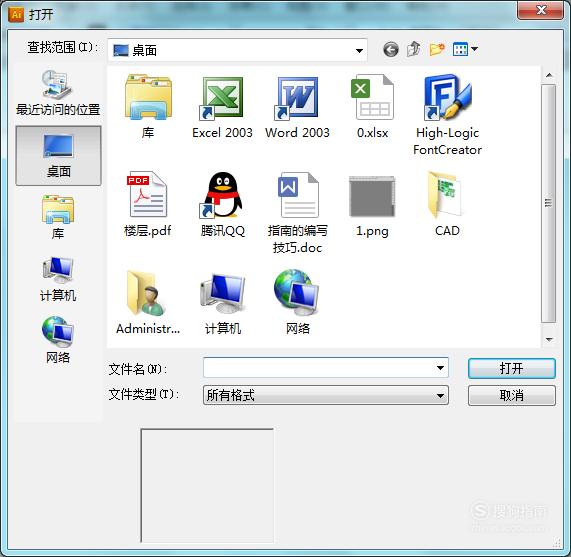

在该界面内按下Ctrl+O键弹出打开文件对话框，在该对话框内找到我们的pdf格式的文件，如图所示：

【步骤03】

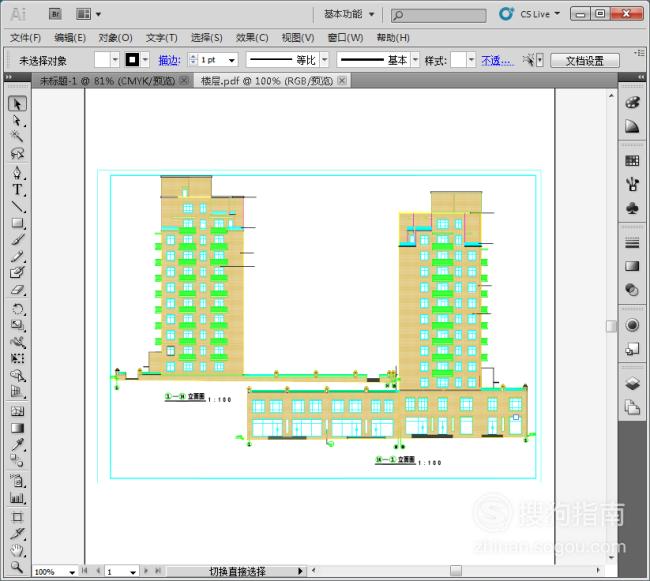

打开该文件后，可以看到我们的图纸的样子，如图所示：

【步骤04】

在该界面内找到文件菜单，点击文件菜单，在其子级菜单里找到导出选项，如图所示：

【步骤05】

点击导出选项，在弹出的对话框内设置导出的文件格式为autoCAD绘图（*dwg），如图所示：

【步骤06】

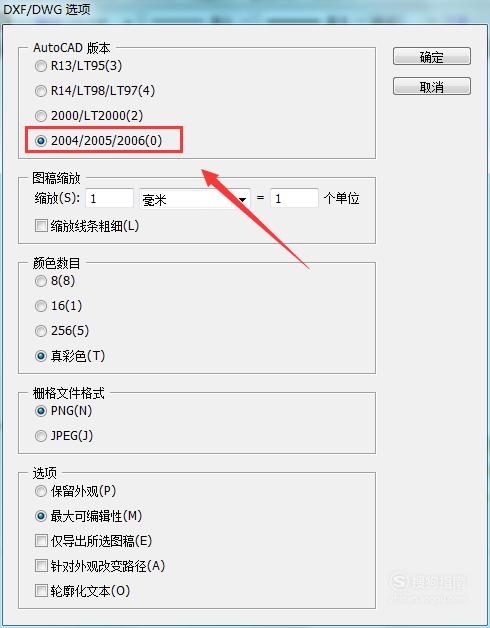

点击保存在弹出的对话框内设置导出的文件的版本，如图所示：

【步骤07】

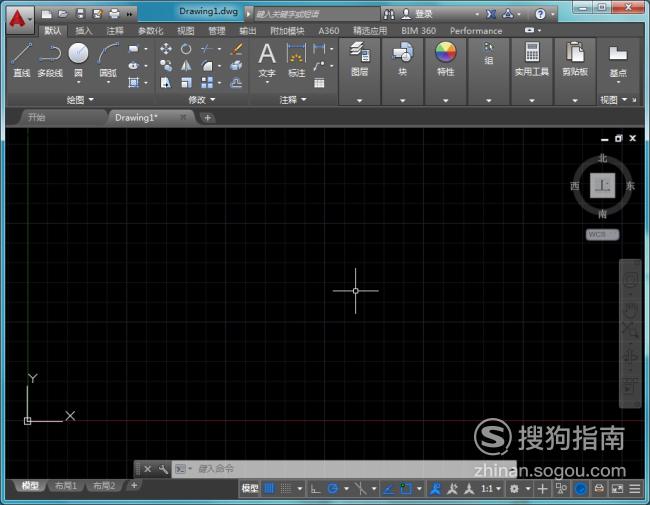

点击确定后，我们的文件就导出来了，再打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤08】

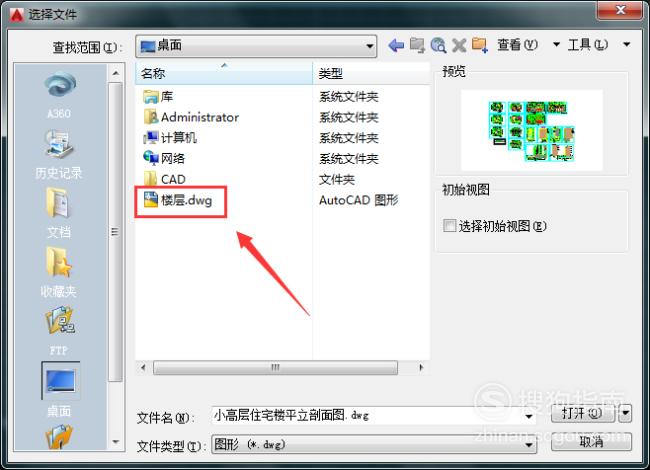

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内找到我们刚刚从AI来到处的DWG格式的文件，如图所示：

【步骤09】

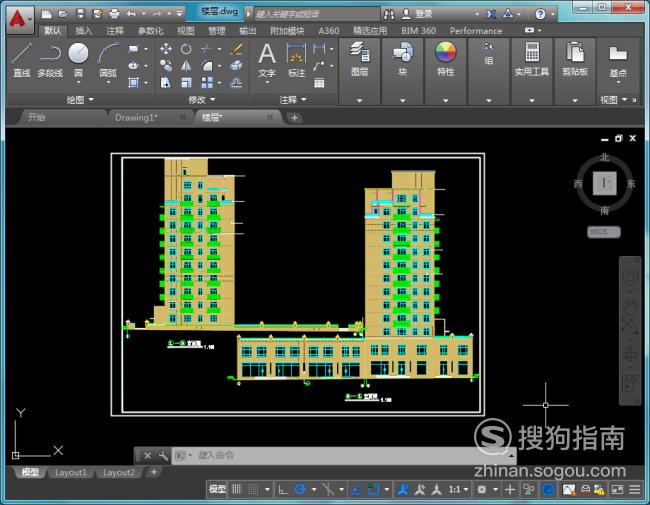

选择文件后点击打开，可以看到打开的图形如图所示，这样我们就将PDF文件转换成CAD图纸文件了，如图所示：
