怎样设置CAD的图层

我们在使用CAD绘图时，为了便于管理我们常常使用图层进行操作管理，下面我们就来看看怎样设置CAD图层的吧。

工具/材料

使用软件：CAD

操作方法

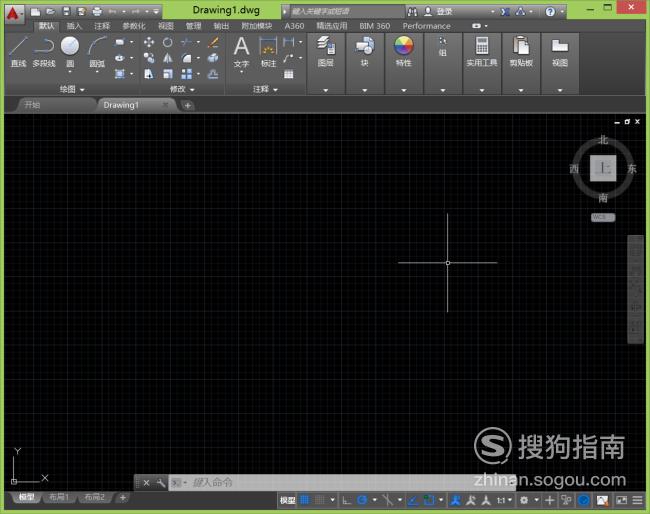

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

在图层里找到图层特性选项，如图所示：

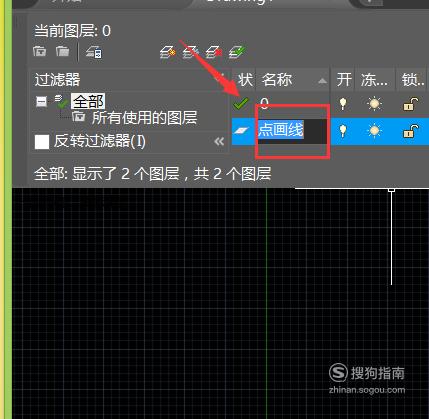

【步骤03】

点击图层特性选项，弹出图层特性对话框，在该对话框内找到名称选项，我们可以修改图层的名称，如图所示：

【步骤04】

在名称后面是对图层状态的管理，可以冻结，可以锁定，可以打开，如图所示：

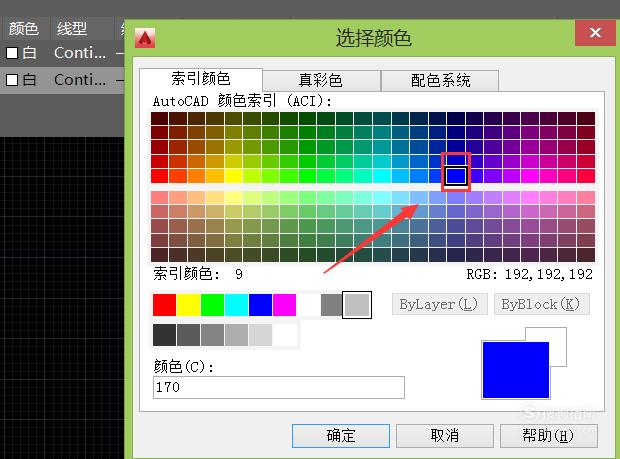

【步骤05】

点击图层颜色选项，弹出选择颜色对话框，在该对话框内选择我们需要的颜色，如图所示：

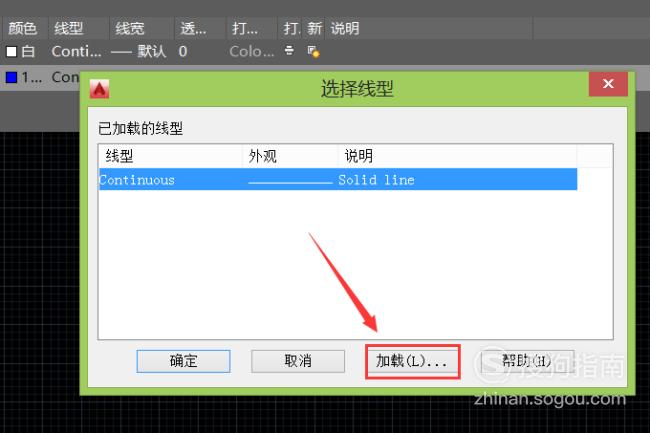

【步骤06】

点击线性选项，弹出选择线型对话框，在该对话框内找到加载选项，如图所示：

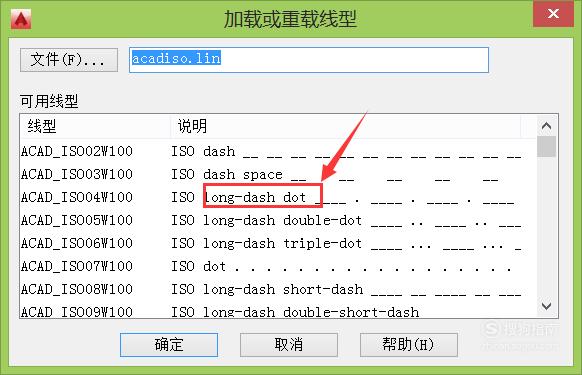

【步骤07】

点击加载弹出加载或重载线型对话框，在该对话框内选择我们需要的线型，如图所示：

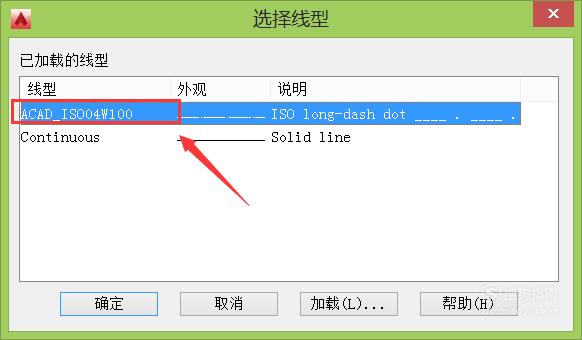

【步骤08】

选择线型后点击确定回到选择线型对话框，在该对话框内选择我们加载的线型就更改了线型，如图所示：

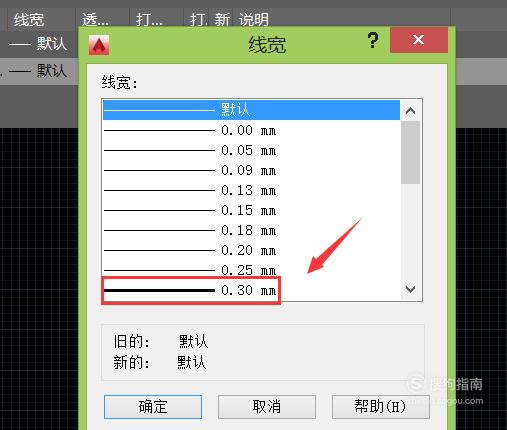

【步骤09】

点击线宽弹出线宽对话框，在这可选择需要的线框，如图所示：

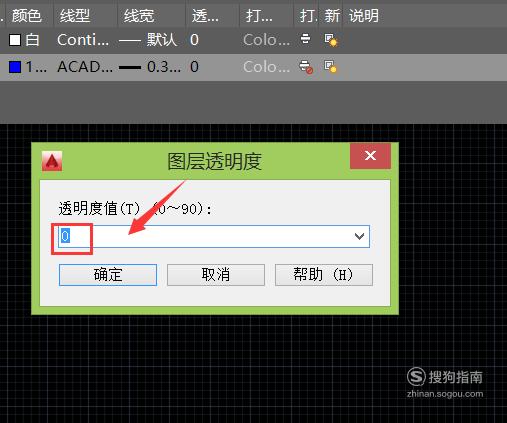

【步骤10】

点击透明度选项可以设置图层的透明度，如图所示：

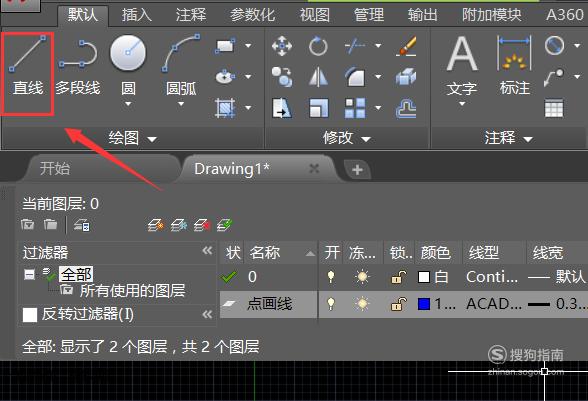

【步骤11】

设置好图层以后，在工具区里找到直线命令，如图所示：

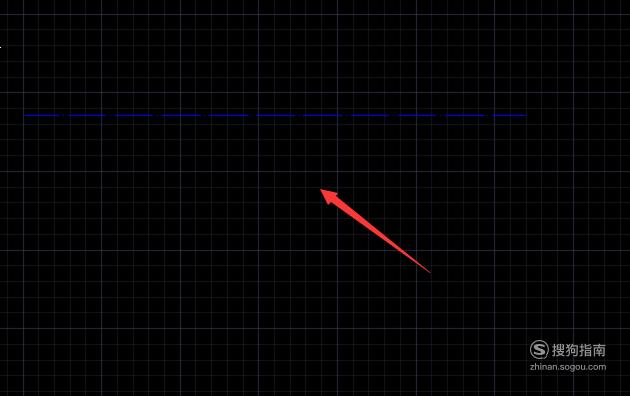

【步骤12】

使用直线命令在绘图区绘制一条线段，可以看到该线段就具有了刚刚设置好的图层的特性了，如图所示：
