cad中如何利用pe命令将线段改为多段线并合并

我们在使用CAD绘制图形时，使用直线命令绘制的线段都是多段线，我们想把这些线段并合在一起是如何操作的呢，一起来看看cad中如何利用pe命令将线段改为多段线并合并的吧。

工具/材料

使用软件：CAD

操作方法

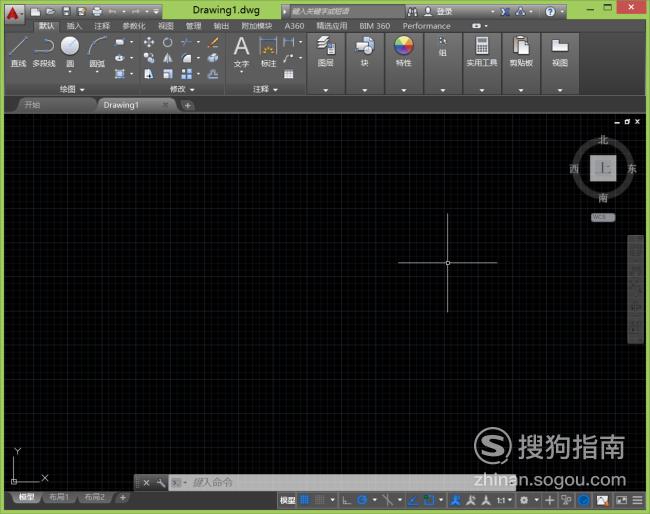

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

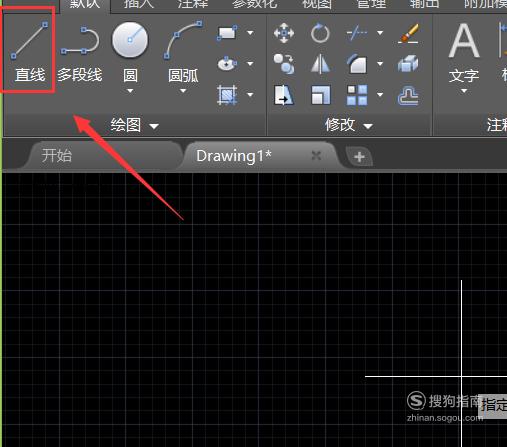

【步骤02】

在编辑工具区里找到直线命令，如图所示：

【步骤03】

点击直线命令，在绘图区里绘制如图所示的图形，如图所示：

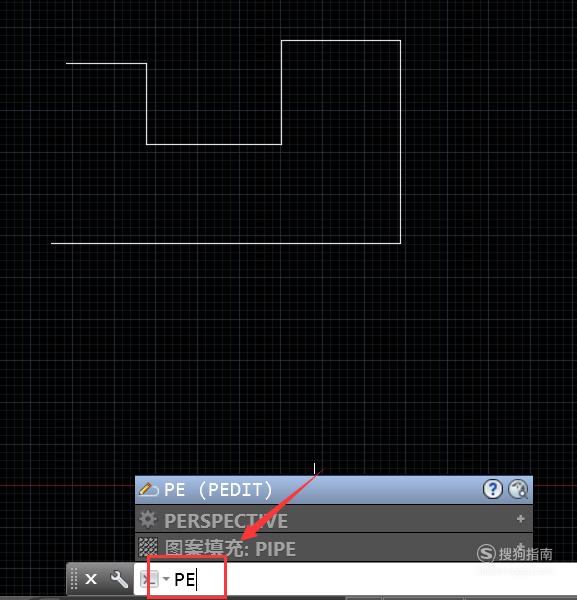

【步骤04】

此时选择图形都是单个的线段，在命令输入行内输入PE命令，如图所示：

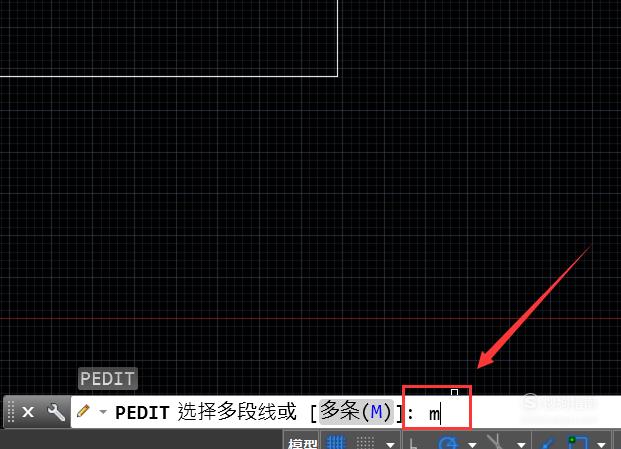

【步骤05】

输入PE命令后，按下回车键再在命令行内输入M，如图所示：

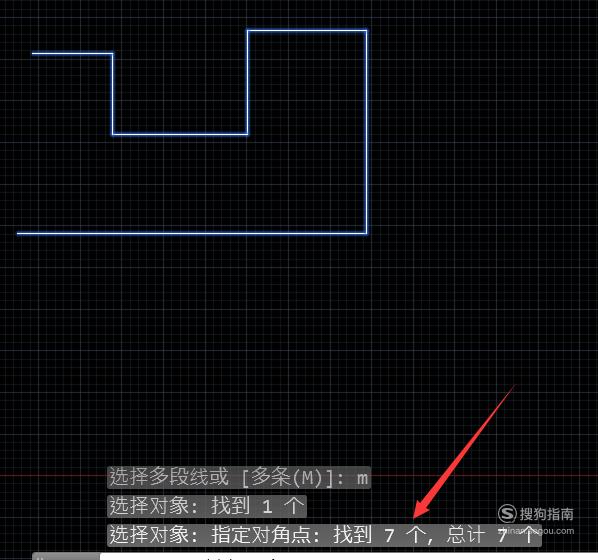

【步骤06】

输入M命令后按下回车让我们选取对象，框选绘图区里的图形，可以看到我们选择了线段的数目，如图所示：

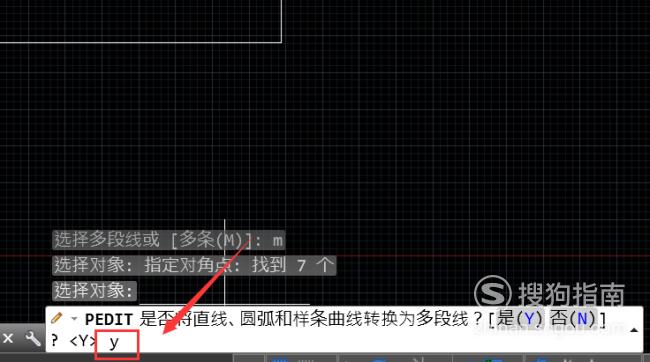

【步骤07】

按下回车键，在命令行内输入Y，如图所示：

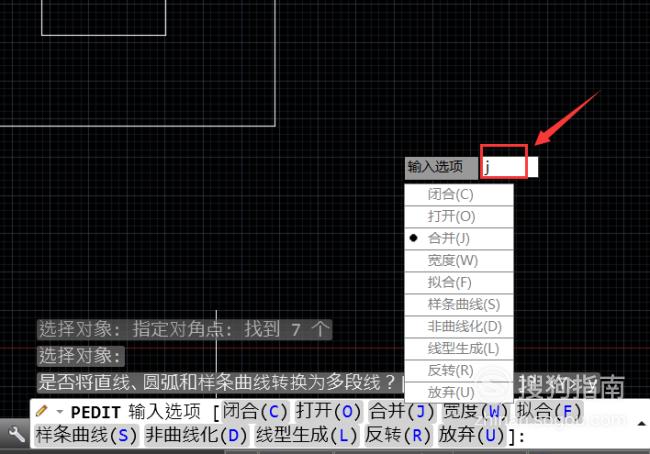

【步骤08】

输入Y后，按下回车键我们输入J，如图所示：

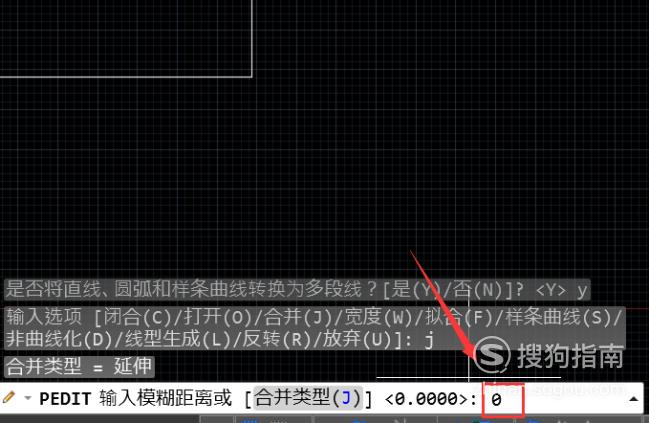

【步骤09】

输入J后按下回车在在命令行内输入0，如图所示：

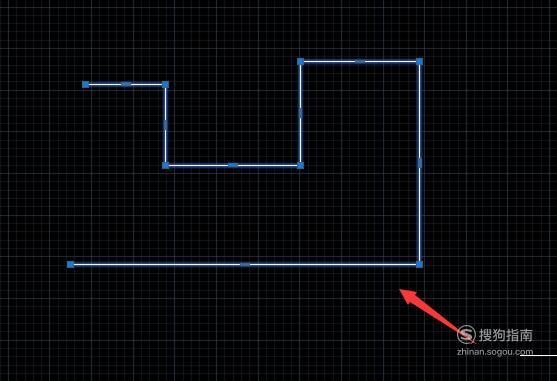

【步骤10】

输入0后按下回车键此时图中的多个线段就被合并到一起来，如图所示：
