如何在CAD中填充图案图文

在使用CAD进行机械绘图时我们常常为一些图形界面填充不同的图案，下面我们们就来看看如何在CAD中填充图案图文的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

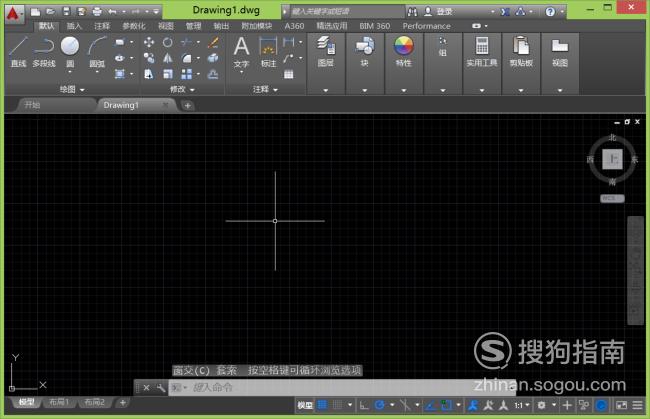

在桌面上双击CAD快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

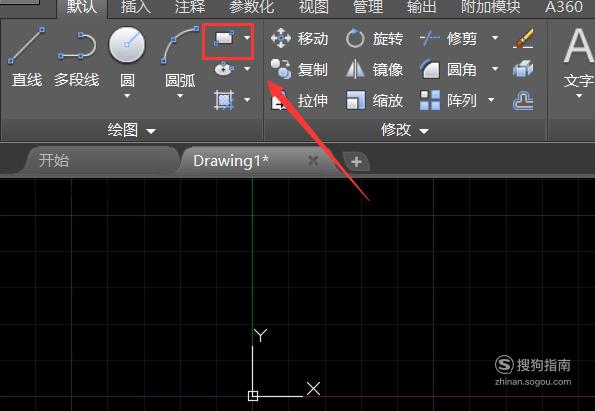

在该界面内找到矩形工具，如图所示：

【步骤03】

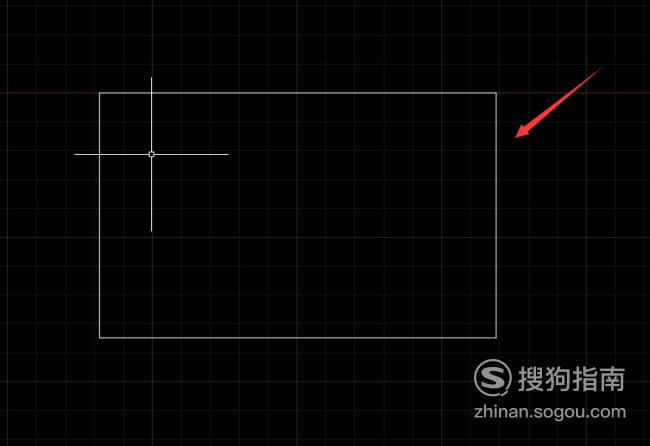

使用矩形工具在绘图区里绘制一个矩形，如图所示：

【步骤04】

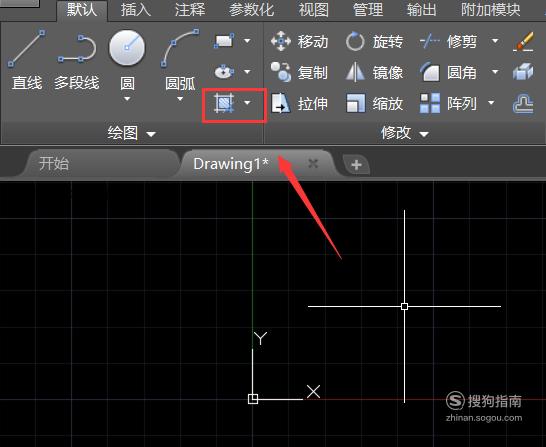

再在工具区里找到填充选项，如图所示：

【步骤05】

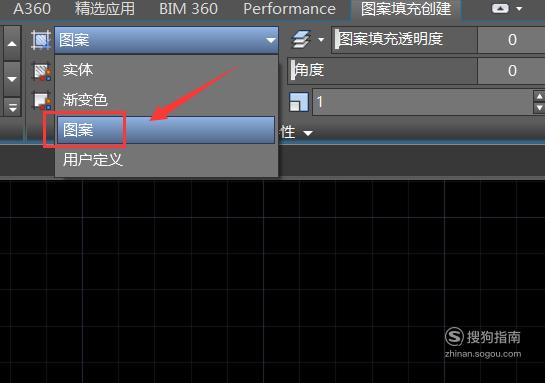

点击填充选项进入其设置界面，在该界面内图案选择里找到选择图案选项，如图所示：

【步骤06】

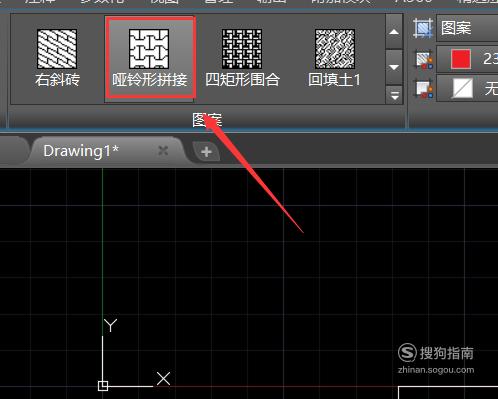

再在图案设置里选择一种图案，如图所示：

【步骤07】

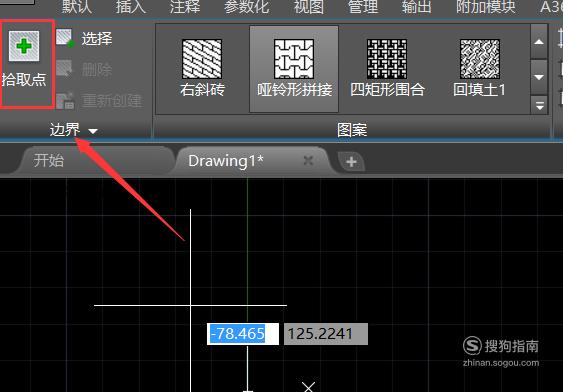

再在填充操作设置里找到拾取点选项，如图所示：

【步骤08】

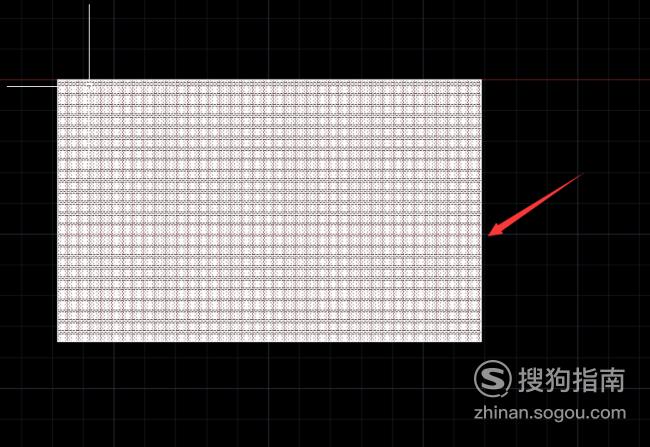

点击拾取点选项，选择矩形作为填充的边框，按下回车键就填充上了该图案，如图所示：

【步骤09】

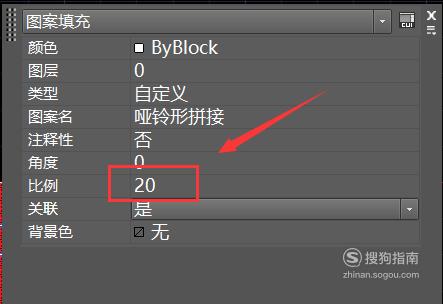

在填充的图上双击鼠标左键，在弹出的对话框内设置比例为20，如图所示：

【步骤10】

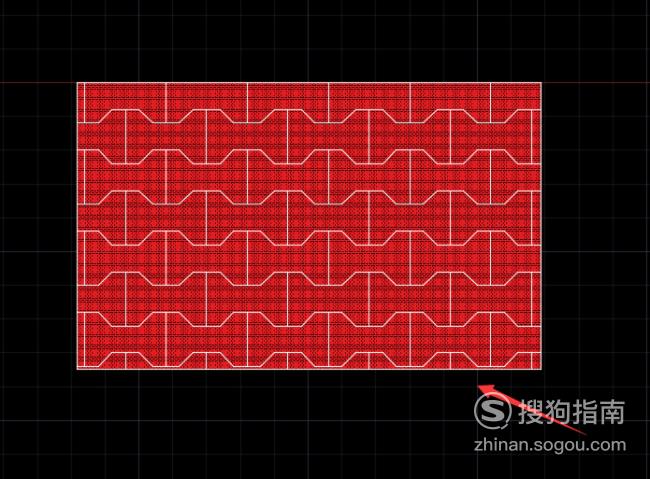

设置完成后，关掉该对话框，最后的填充图案如图所示：
