如何把cad图纸转换为pdf

使用CAD绘制图纸以后为了让领导审核的方便，我们可以将设计好的图纸转换为pdf文件将其发送给领导们，这样即使他们没有安装CAD也能够查看设计图纸，下面我们就来看看如何把cad图纸转换为pdf的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

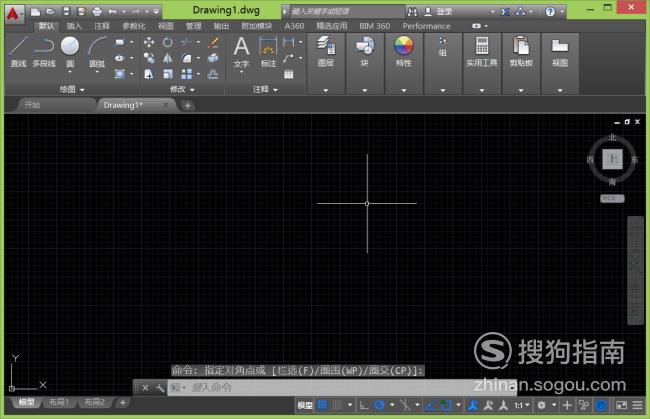

在桌面上双击我们的CAD快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

在该界面内找到打开选项，点击打开选项弹出打开对话框找到我们的已经绘制好图纸，如图所示：

【步骤03】

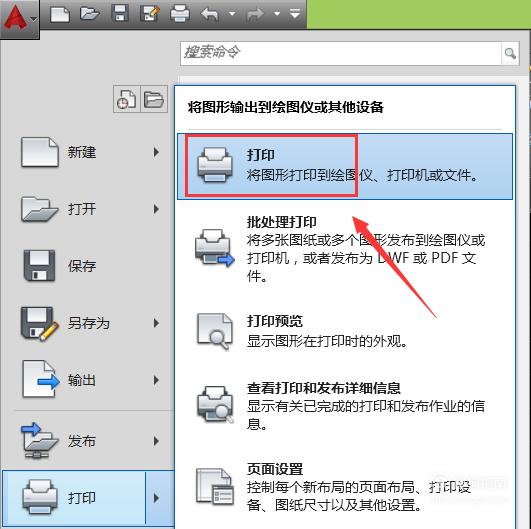

在开始的下拉列表里找到打印选项，如图所示：

【步骤04】

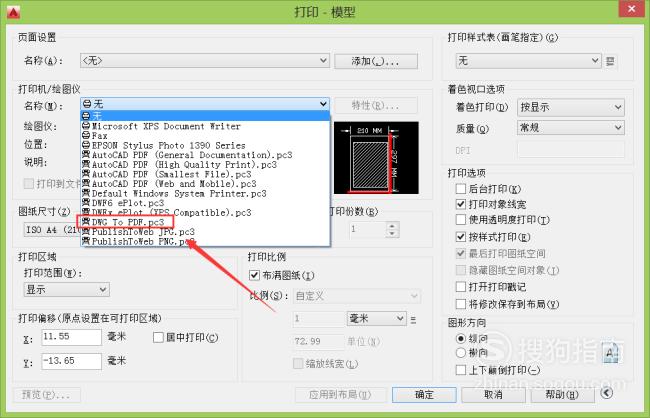

点击打印选项弹出打印对话框，在该对话框内找到名称选项，点击其后的选择框找到DWG TO PDF .pc3选项，如图所示：

【步骤05】

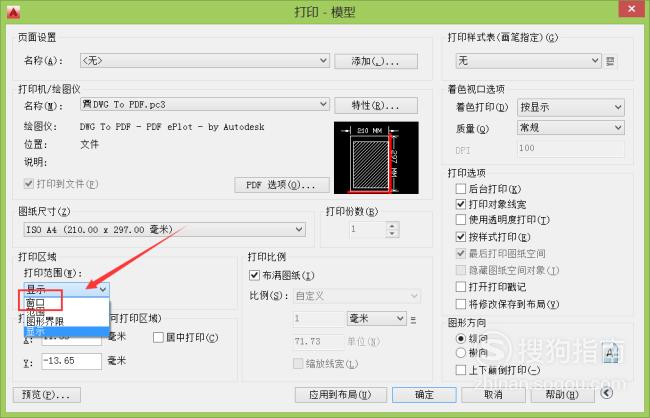

在在该对话框内找到显示选项，在显示选项后的选择框内找到窗口选项，如图所示：

【步骤06】

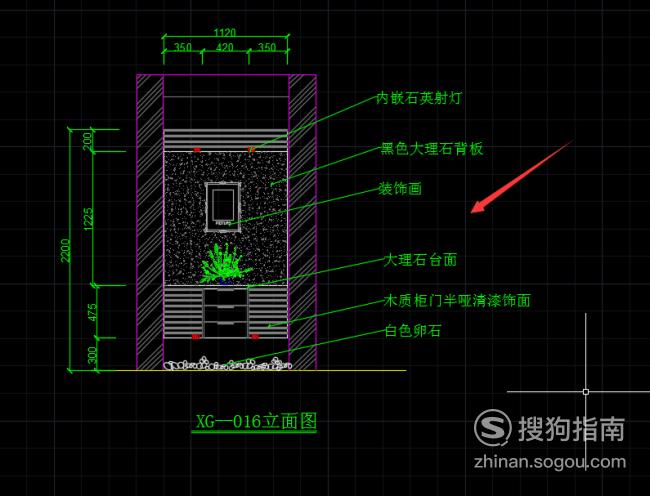

点击窗口选项进入绘图工作区，在该工作区里框选出我们的图形，如图所示：

【步骤07】

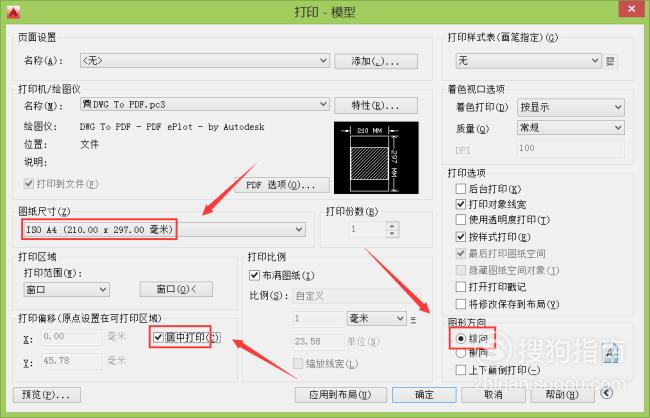

框选出图形范围后，点击鼠标左键回到打印对话框，在该对话框内设置如图所示：

【步骤08】

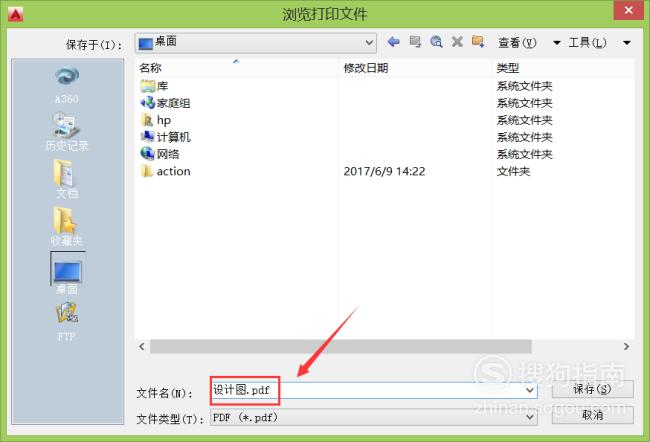

设置完后点击确定，弹出浏览打印文件对话框，在该对话框设置文件的名称，如图所示：

【步骤09】

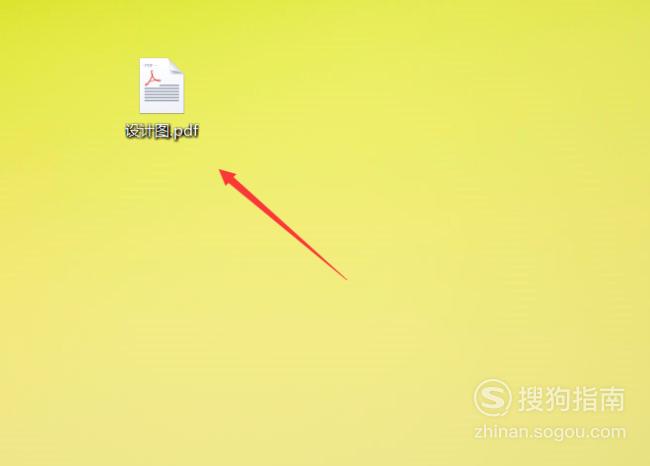

点击保存，就可以看到我们转换的pdf文件了，如图所示：

【步骤10】

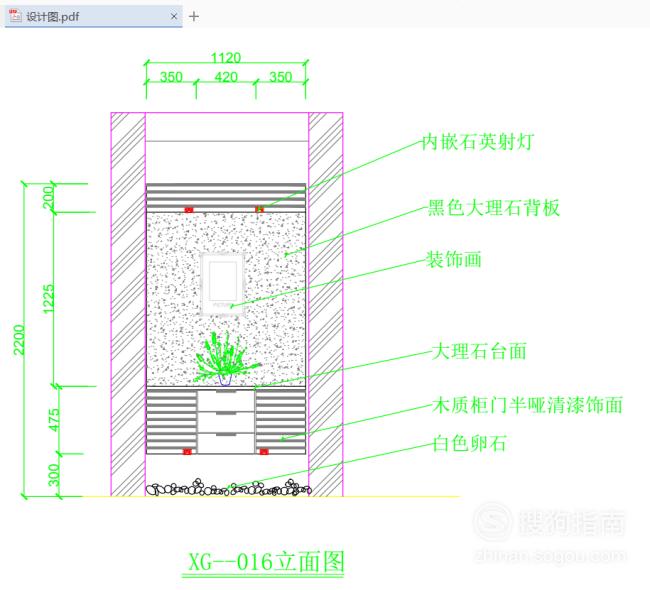

双击鼠标左键打开该文件看看效果吧，如图所示：
