CAD中如何绘制指北针

使用CAD绘制建筑设计图时，我们经常需要标注方位，下面我们就来看看使用CAD中如何绘制指北针的吧。

工具/材料

使用软件：CAD2016

操作方法

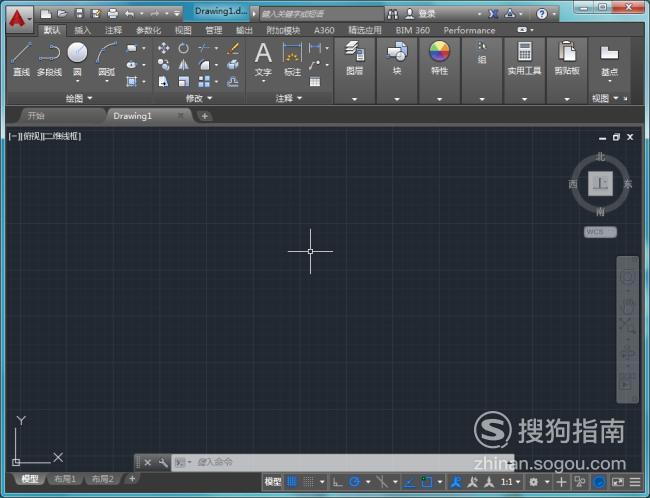

【步骤01】

在桌面上双击CAD2016的快捷图标，打开CAD2016这款软件，进入CAD2016的操作界面，如图所示：

【步骤02】

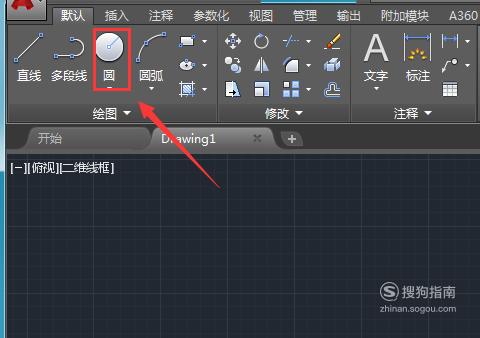

在该界面内找打圆形命令，如图所示：

【步骤03】

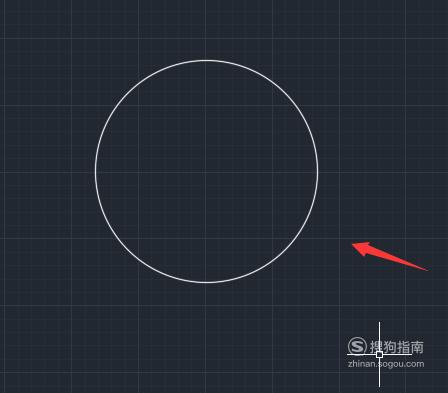

使用圆形命令在绘图区里绘制一个圆形，如图所示：

【步骤04】

再找到直线命令，在画上绘制一条直线，如图所示：

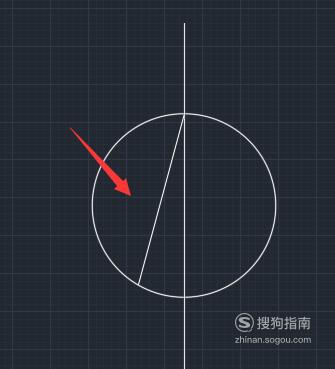

【步骤05】

在使用直线命令以刚刚的直线与圆相交的顶点处为起点晖一条斜线，如图所示：

【步骤06】

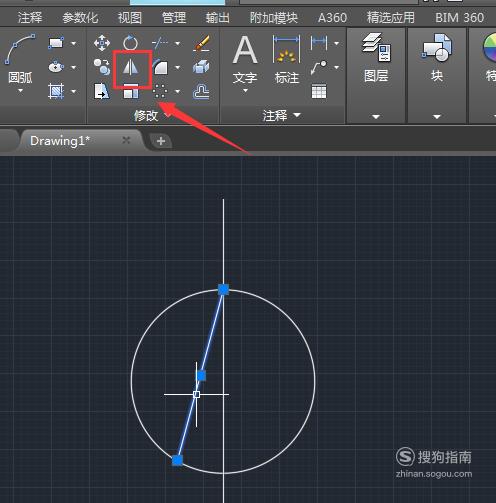

选择绘制的斜线，再找到镜像命令，如图所示：

【步骤07】

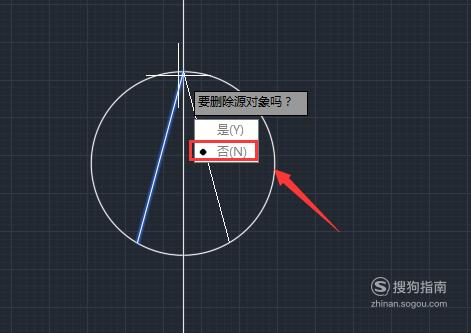

选择镜像命令拾取先绘制的的直线上的两点让该直线成为对称轴，点击鼠标右键在弹出的提示里选择否，如图所示：

【步骤08】

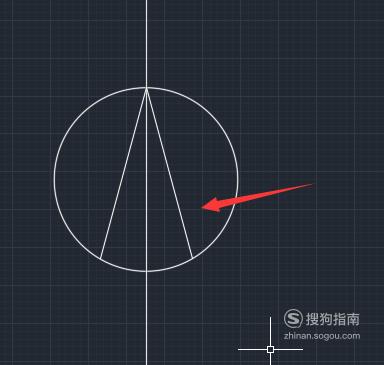

选择否后，点击鼠标右键就得到了镜像的斜线，如图所示：

【步骤09】

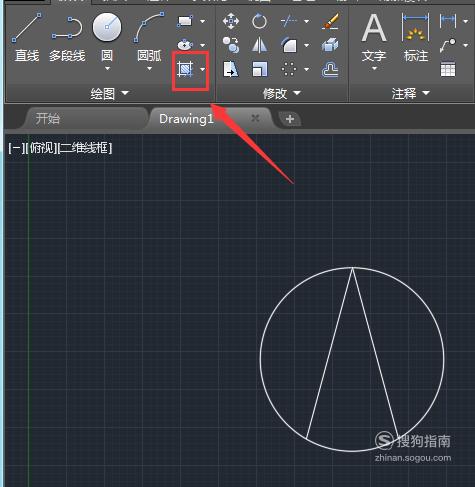

删除对称的直线，再找到填充命了，如图所示：

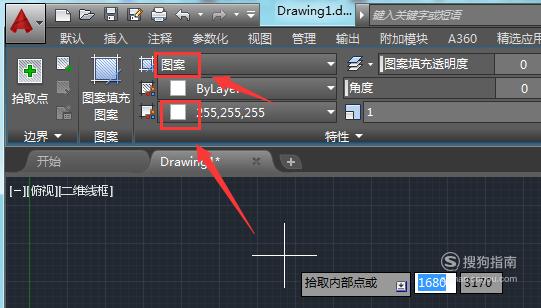

【步骤10】

点击填充命了，两条斜线内点击，在设置区里设置参数如图所示：

【步骤11】

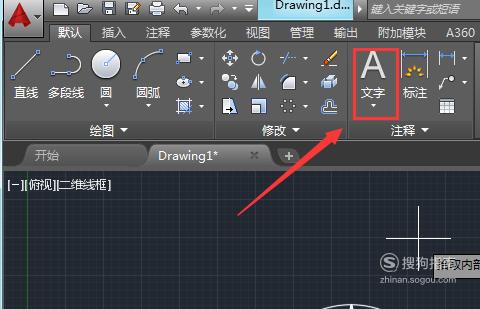

设置好后点击鼠标右键就填充上了白色，再找到文字命令，如图所示：

【步骤12】

选择文字命了，在圆的上面点击输入字母N，并在设置设置位文字大小为200，如图所示：

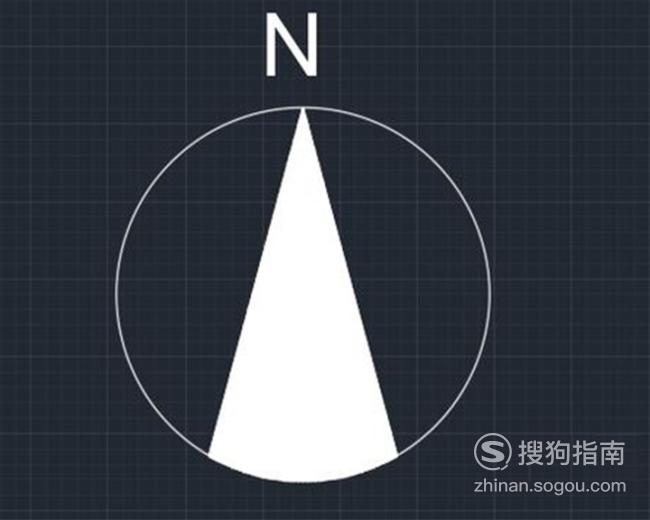

【步骤13】

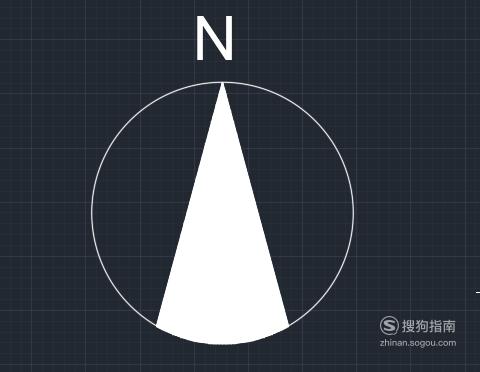

调节文字的位置这样指北针就绘制好了，如图所示：
