CAD画齿轮的方法

我们在使用CAD进行机械绘图时，齿轮是经常绘制的图形，下面我们就来看看使用CAD是如何画齿轮的吧。

工具/材料

使用软件：CAD2016

操作方法

【步骤01】

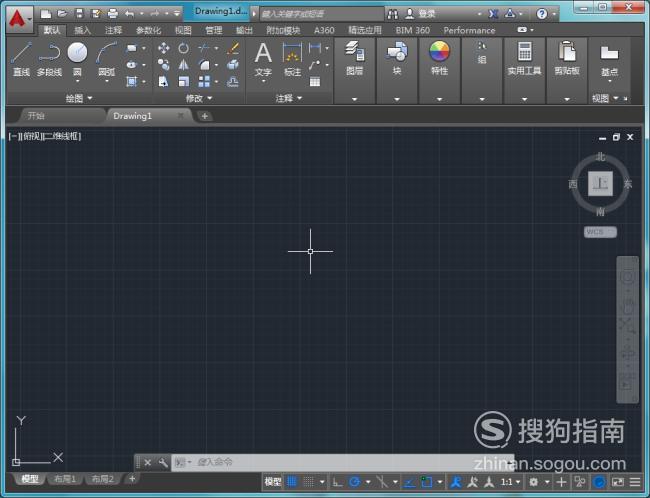

在桌面上双击CAD2016的快捷图标，打开CAD2016这款软件，进入CAD2016的操作界面，如图所示：

【步骤02】

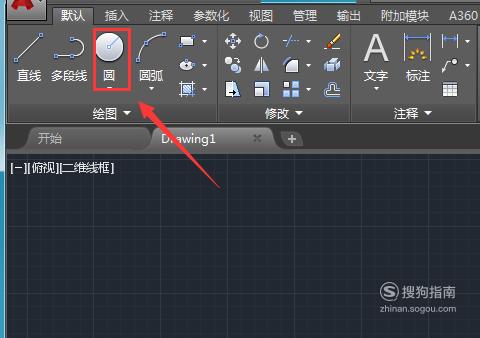

在该界面找到圆形工具，如图所示：

【步骤03】

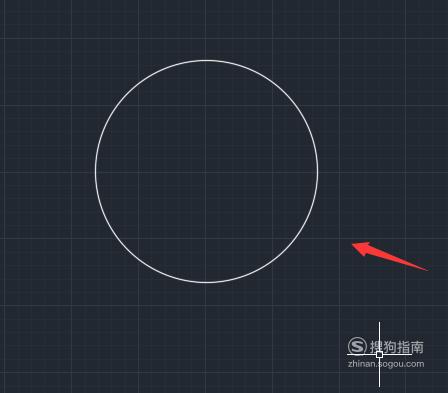

使用圆形工具，在绘图区里绘制一个圆形，如图所示：

【步骤04】

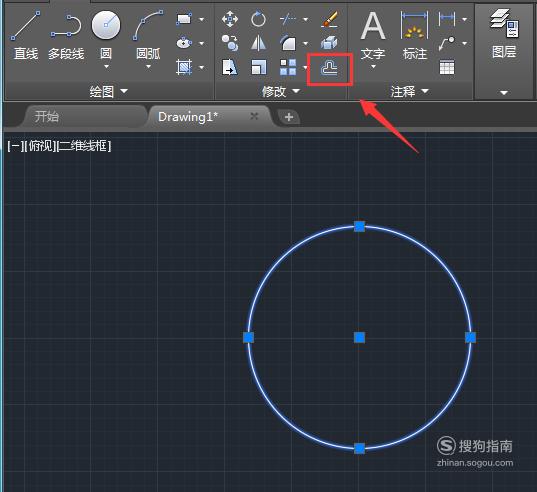

选择刚刚绘制的圆形，再找到便宜命令，如图所示：

【步骤05】

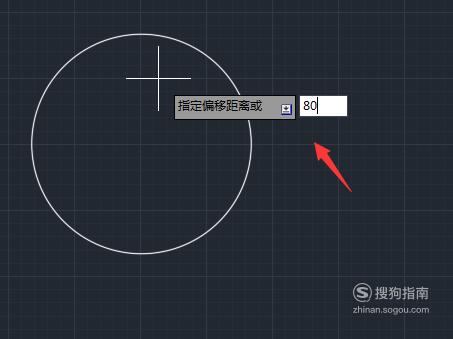

点击偏移命令，输入偏移的距离，如图所示：

【步骤06】

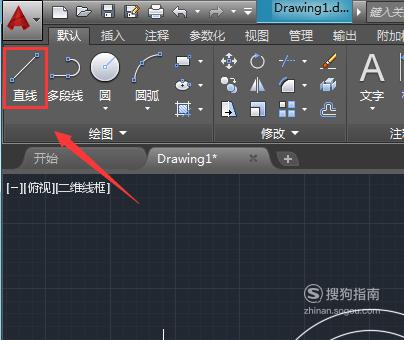

输入偏移的距离之后点击鼠标右键就得到了一个同心圆，再找到直线命令，如图所示：

【步骤07】

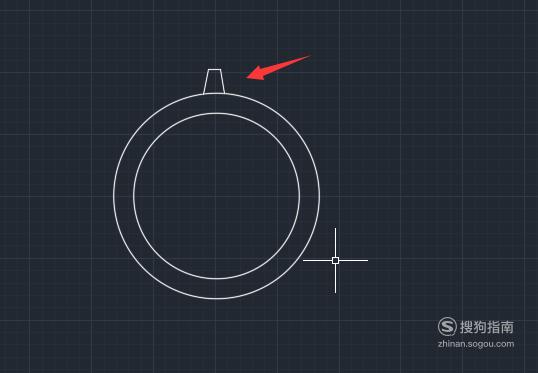

使用直线命令，绘制在圆上绘制齿轮的一个齿，如图所示：

【步骤08】

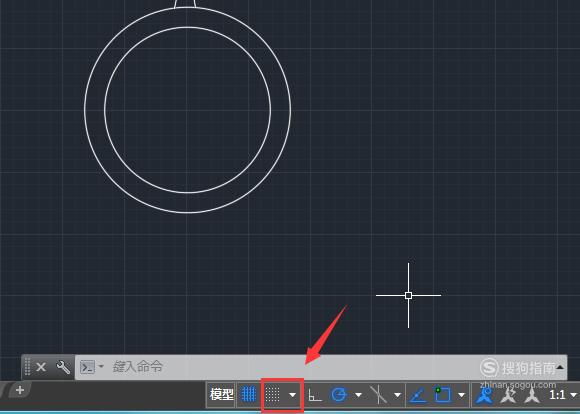

在下面找到捕捉选项，如图所示：

【步骤09】

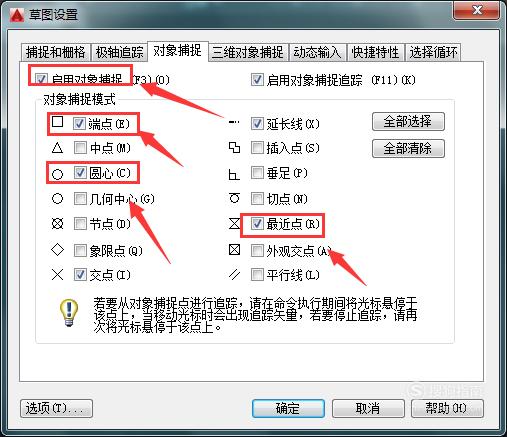

点击捕捉选项，在弹出的对话框内选择对象捕捉选项，在其内设置如图所示：

【步骤10】

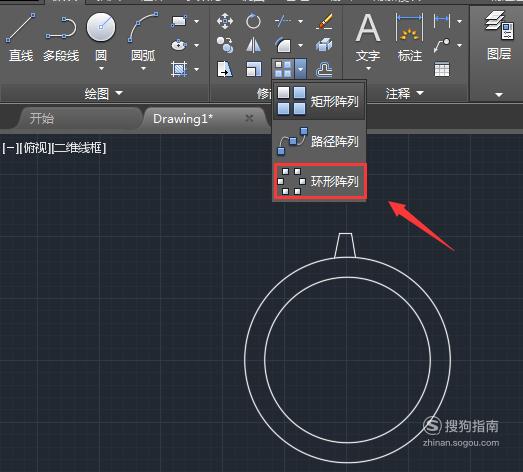

再找到阵列命令里的环形阵列选项，如图所示：

【步骤11】

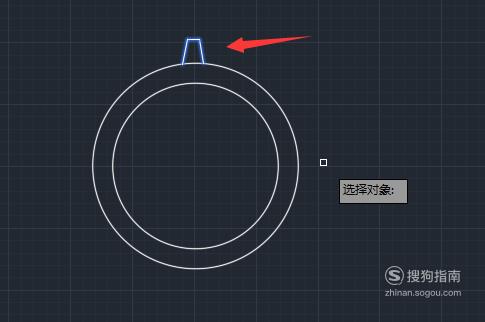

点击环形阵列选项，选择齿轮的齿，如图所示：

【步骤12】

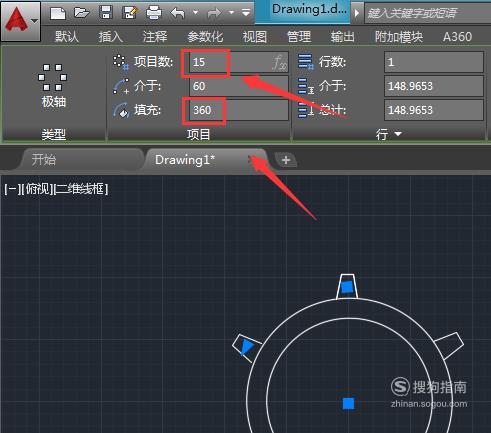

选择齿轮的齿后，在圆上点击鼠标右键选择圆心，并在上面的设置区里设置数目为15，填充为360，如图所示：

【步骤13】

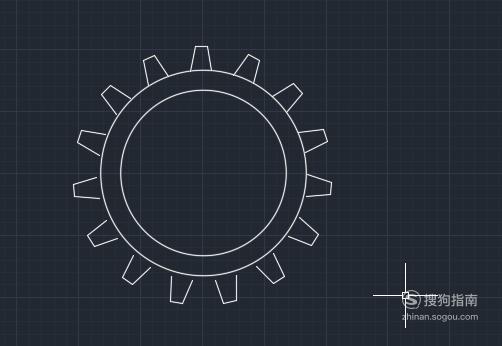

设置完成以后，点击鼠标右键齿轮就绘制出来了，如图所示：
