CAD中如何建粗糙度的块

我们使用CAD绘制机械图纸后，在给图纸标注时需要使用粗糙度符号，由于经常使用我们可以将粗糙度创建成块，以便随时调用，下面就来看看CAD中如何建粗糙度的块的吧。

工具/材料

使用软件：CAD

操作方法

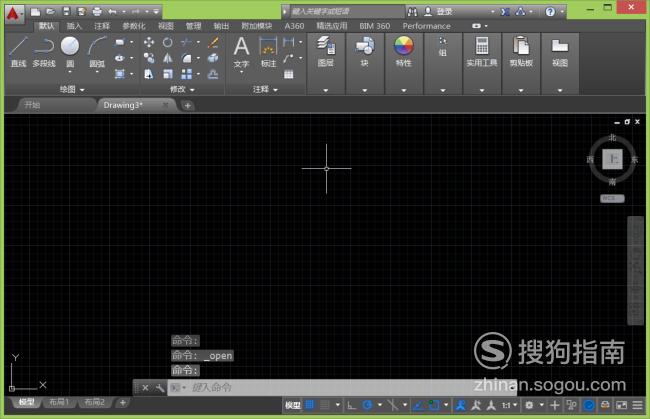

【步骤01】

在桌面上双击CAD快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

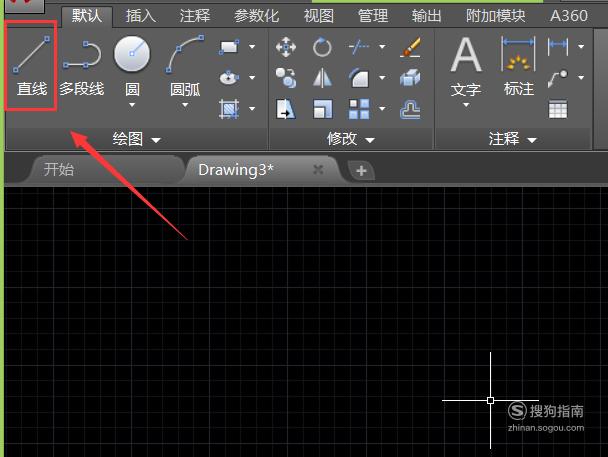

【步骤02】

在工具区找到直线工具，如图所示：

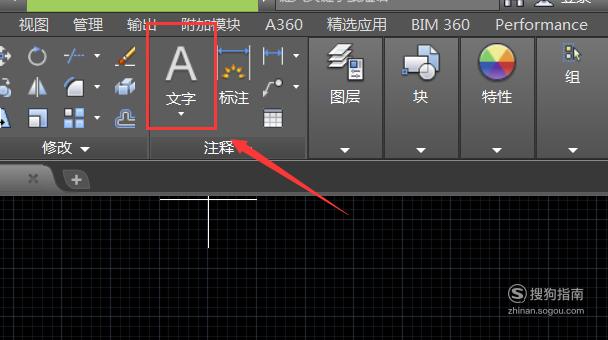

【步骤03】

使用直线工具在绘图区绘制出CAD的粗糙度符号，再在工具区里找到文字选项，如图所示：如图所示：

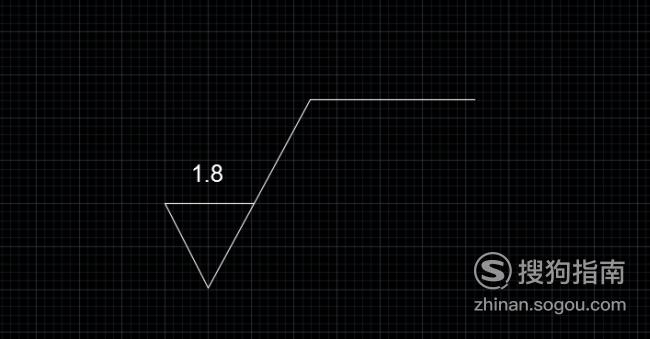

【步骤04】

使用文字对粗糙度进行标识，如图所示：

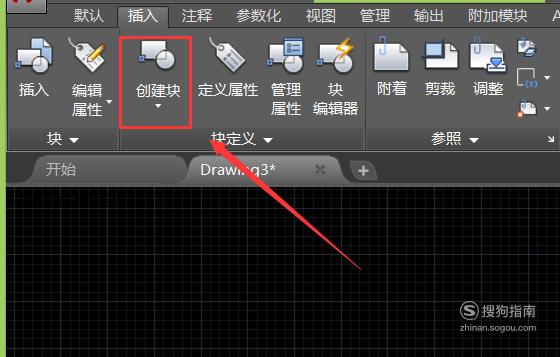

【步骤05】

再找到菜单里的插入选项，点击插入选项，找到创建块选项，如图所示：

【步骤06】

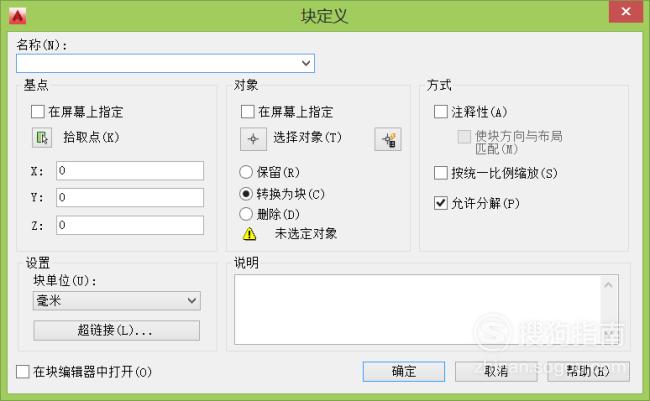

点击创建块选项，弹出其对话框，如图所示：

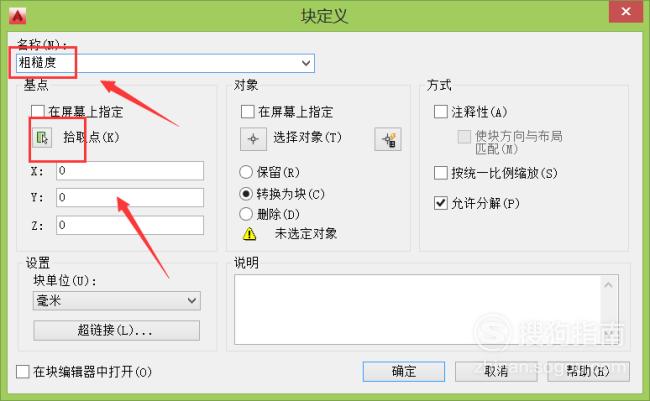

【步骤07】

在该对话框内名称里填入名字，并找到拾取点选项，如图所示：

【步骤08】

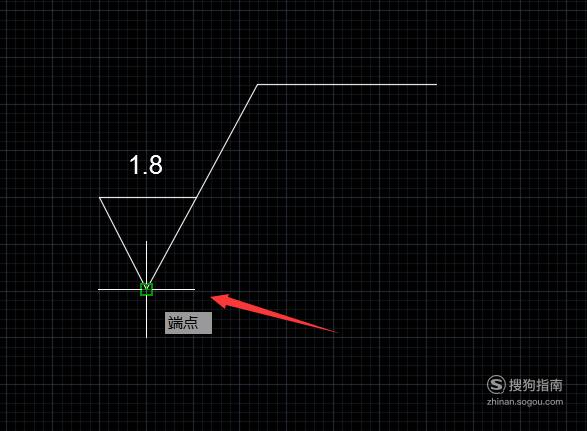

点击拾取点，在刚刚画的粗糙度上拾取一个点，如图所示：

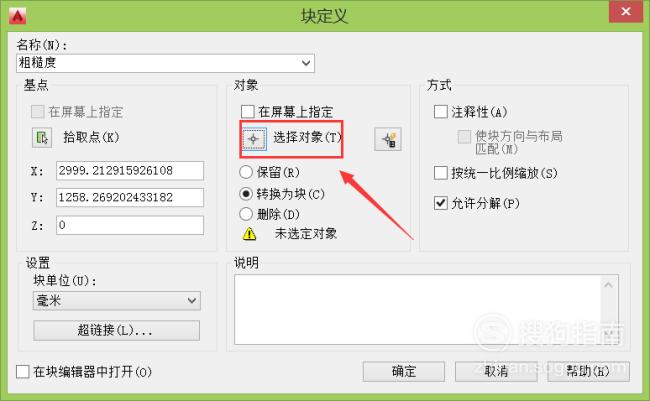

【步骤09】

再在该对话框内找到选择对象选项，如图所示：

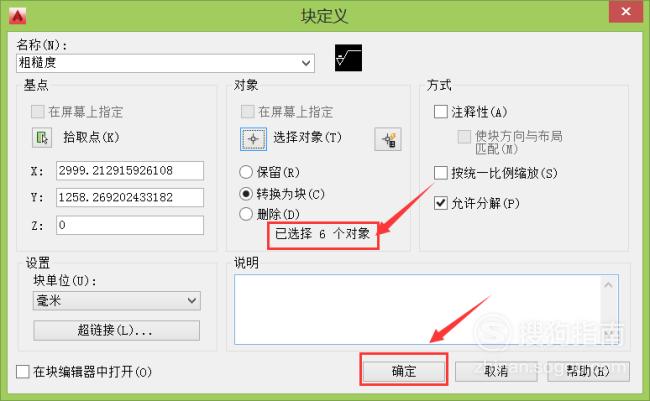

【步骤10】

点击选择对象选项，在工作区里选择各个对象后点击鼠标右键回到该对话框，可以看到我们选择的对象的个数，并找到确定选项，点击确定我们就创建了粗糙度的块，如图所示：
