怎样快速在CAD中批量提取坐标点数据

在使用CAD绘图时我们常常需要获得图形里的各点的坐标，下面我们就来看看怎样快速在CAD中批量提取坐标点数据的吧。

工具/材料

使用软件：CAD

数据提取方法一、

【步骤01】

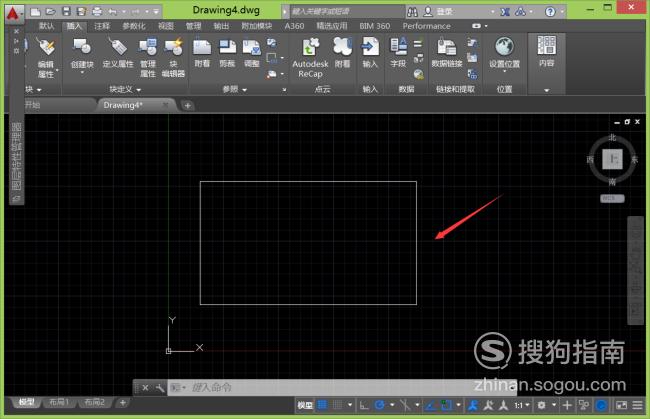

找到我们需要提取坐标的图形文件双击打开，该图形文件就打开了，如图所示：

【步骤02】

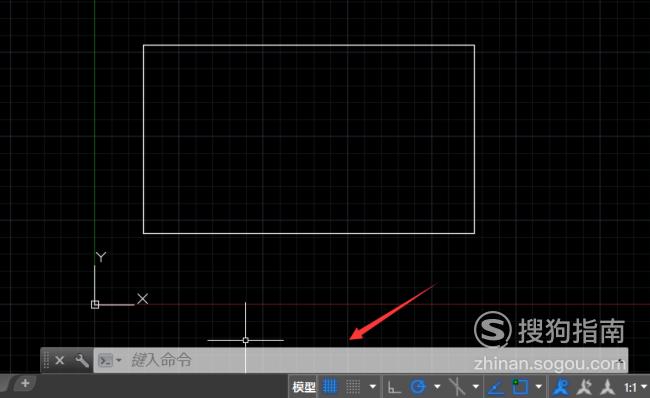

在下面找到命令输入行，如图所示：

【步骤03】

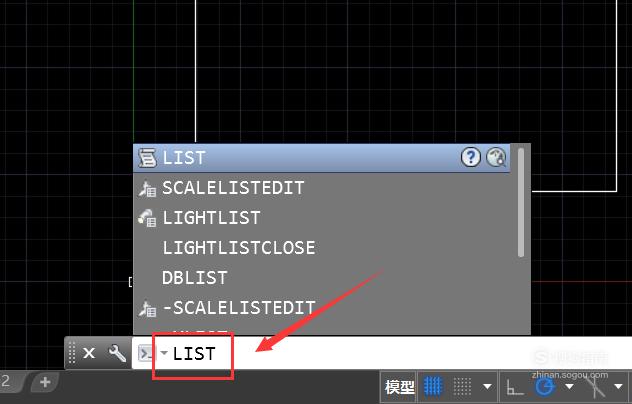

在命令行内输入list命令，如图所示：

【步骤04】

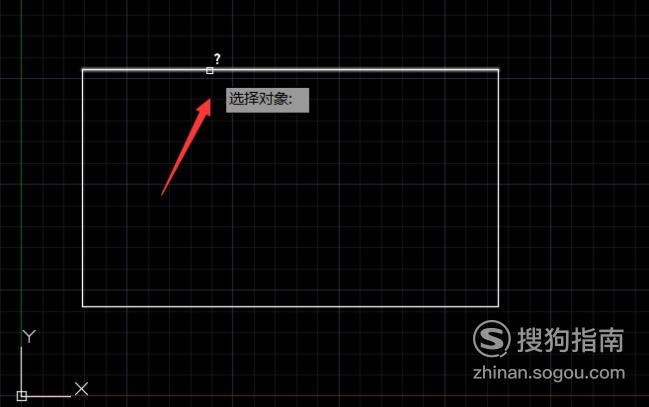

输入list后要求我们选择对象，如图所示：

【步骤05】

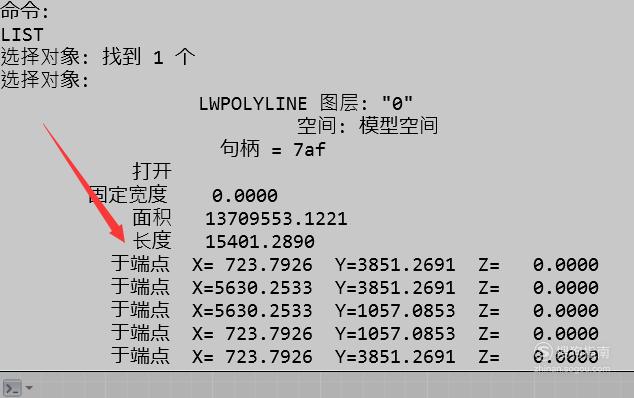

使用鼠标左键点击我们的对象，按下键盘上的回车，我们就得到了各点的坐标了，如图所示：

数据提取方法二、

【步骤01】

打开我们需要提取坐标的图形文件，如图所示：

【步骤02】

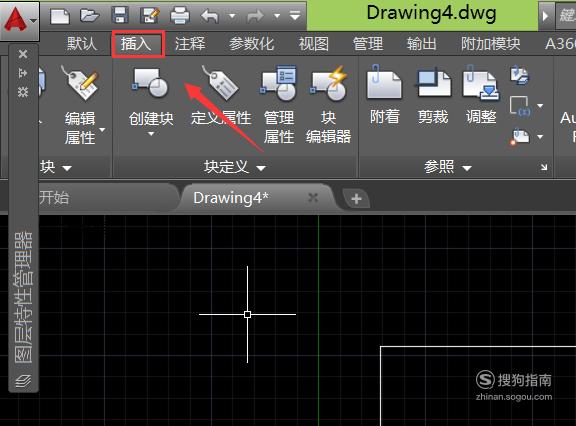

在菜单里找到插入菜单，如图所示：

【步骤03】

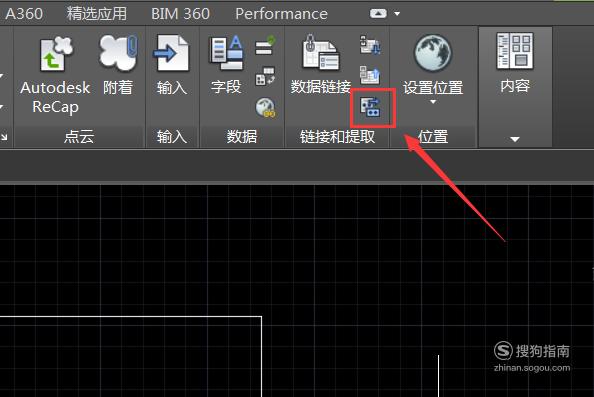

点击插入菜单，在其内找到链接和提取选项，在链接和提取选项内找到提取数据选项，如图所示：

【步骤04】

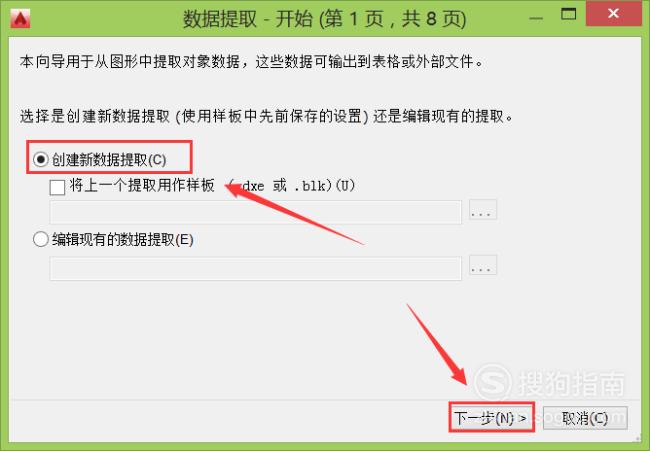

点击提取数据选项，在弹出的对话框内选择创建新的数据提取选项，如图所示：

【步骤05】

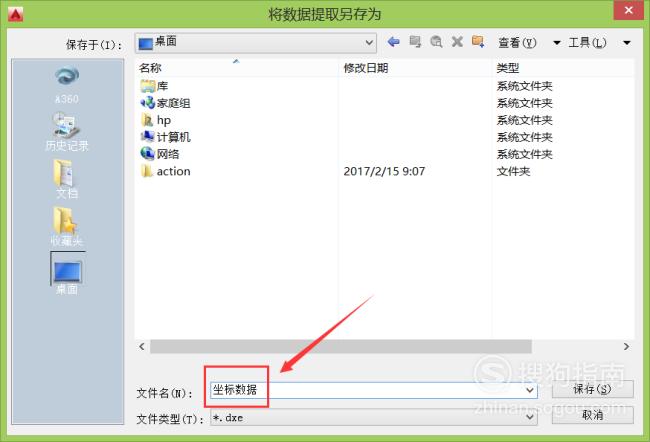

点击下一步弹出将数据提取另存为对话框，在该对话框内给文件起个名字，如图所示：

【步骤06】

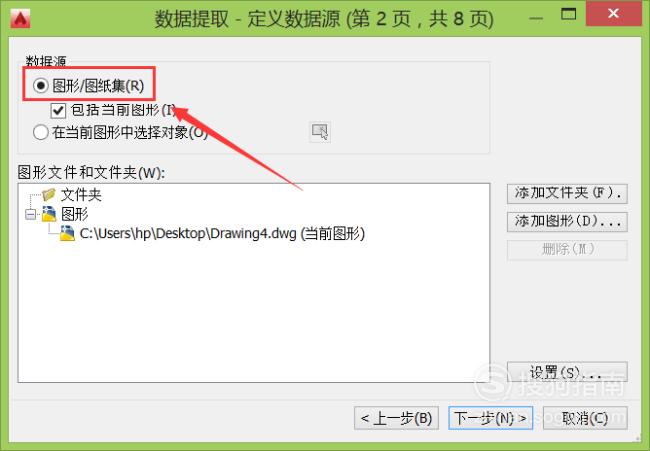

再点击下一步，在弹出对话框内选择图纸/图纸集选项，如图所示：

【步骤07】

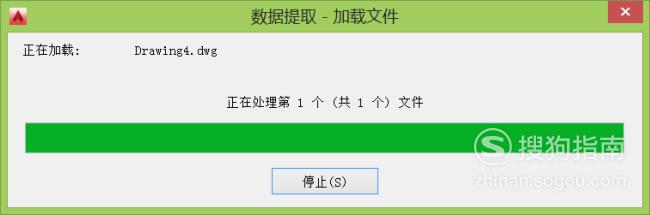

点击下一步弹出提取进度对话框，如图所示：

【步骤08】

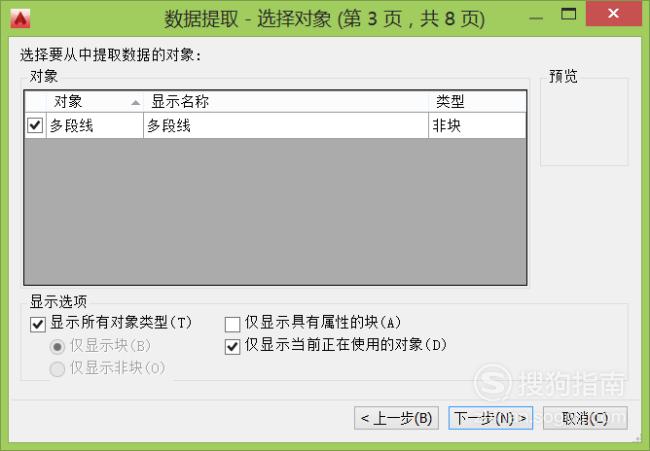

进度结束后，在弹出的对话框内可以看到我们的图层对象，如图所示：

【步骤09】

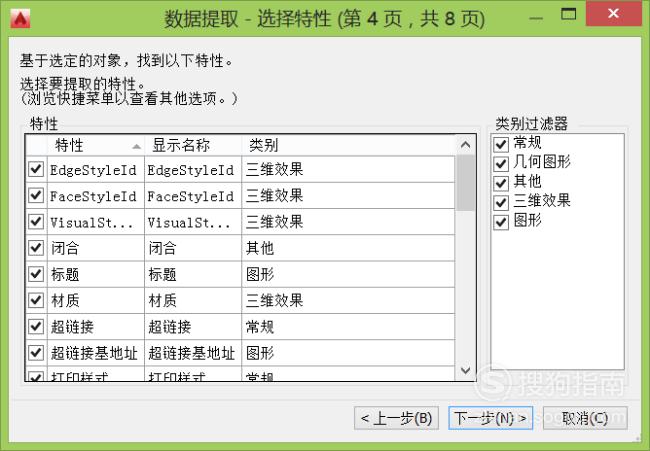

点击下一步，在弹出的对话框内看到对象特性和类型过滤器选项，在类型过滤器选项内我们可以全部选取，也可以只选择几何图形选项，如图所示：

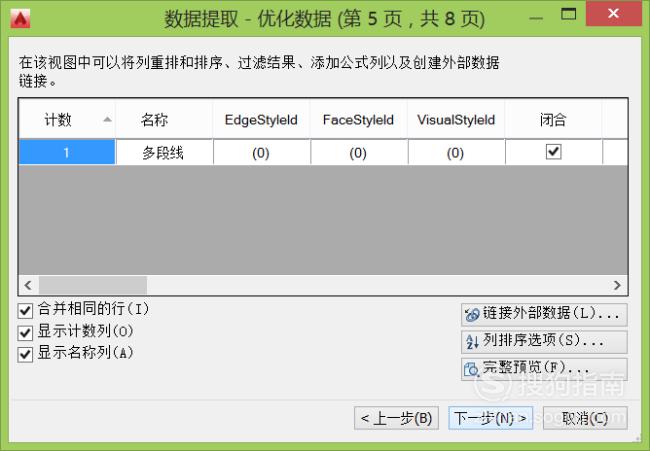

【步骤10】

点击下一步看到各个参数，如图所示：

【步骤11】

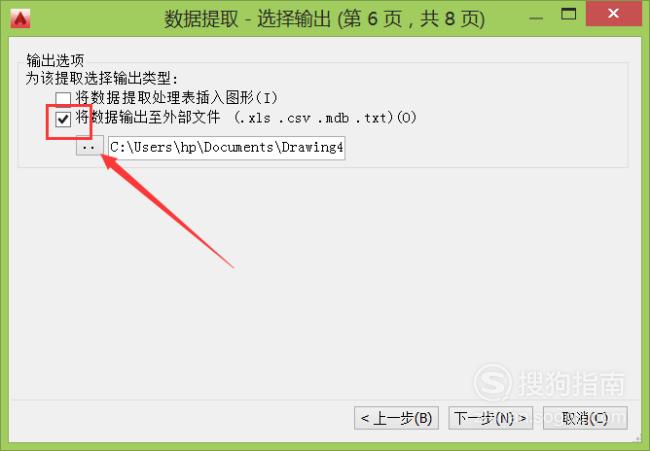

点击下一步，在弹出的对话框内选择将数据输出为外部文件选项，如图所示：

【步骤12】

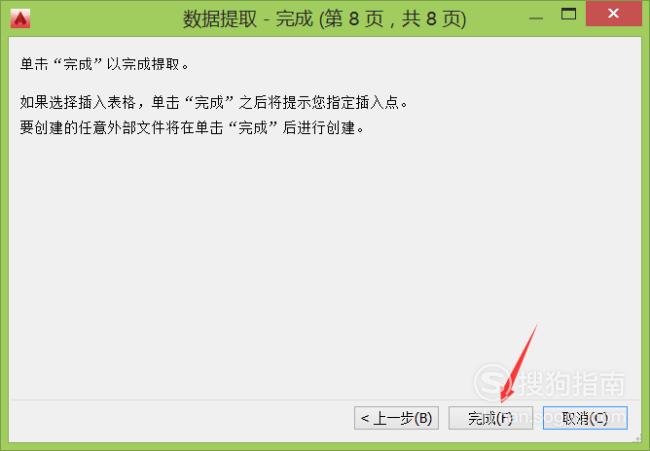

点击下一步，数据就提取完成了，如图所示：

【步骤13】

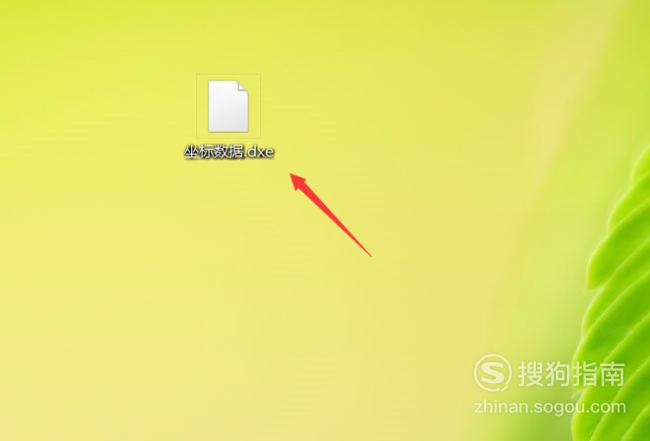

在桌面上就可以看到我们提取的数据文件了，如图所示：
