cad三维立体图转三视图方法

我在使用CAD绘图时常常需要将三维立体图转为平面三视图，下面我们就来看看cad三维立体图转三视图的方法吧，为效果如图所示：

工具/材料

使用软件：CAD

操作方法

【步骤01】

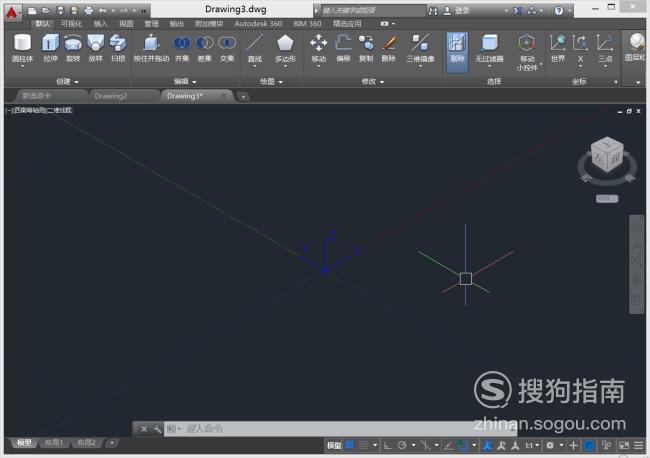

在桌面上双加cad快捷图标，打开cad这款软件，进入CAD的操作界面，如图所示：

【步骤02】

在该界面内找打打开文件选项，点击打开弹出选择文件对话框，如图所示：

【步骤03】

在该对话框内找到我们需要的一个立体图文件，点击打开后，在界面内找到布局选项，如图所示：

【步骤04】

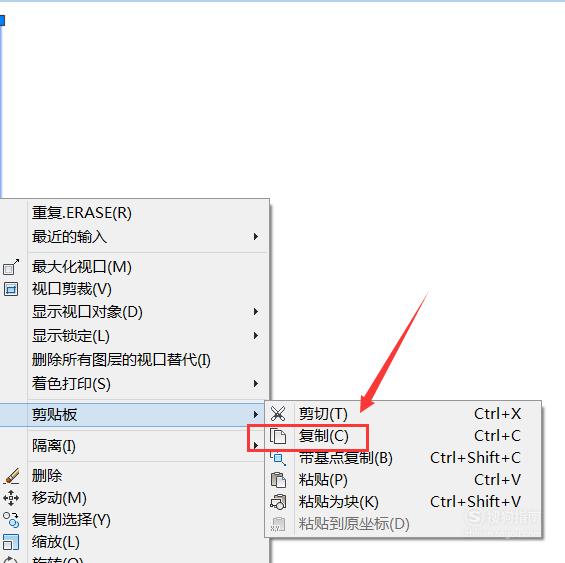

在布局内选择图纸，点击鼠标右键，在弹出的右键菜单里找到剪贴板选项，点击剪贴板选项，在其下拉菜单里找到复制选项，如图所示：

【步骤05】

点击复制选项，再在空白处单击鼠标右键，在弹出的右键菜单里选择粘贴选项，如图所示：

【步骤06】

点击粘贴选项，就得到一个图形，如图所示：

【步骤07】

继续点击鼠标右键，在弹出的右键菜单里找到重复粘贴选项，如图所示：

【步骤08】

再粘贴两个，并调节其位置，如图所示：

【步骤09】

选择第一张图纸，将其切换为模型，在这里找到视图设置选项，在其子级菜单里选择俯视图，如图所示：

【步骤10】

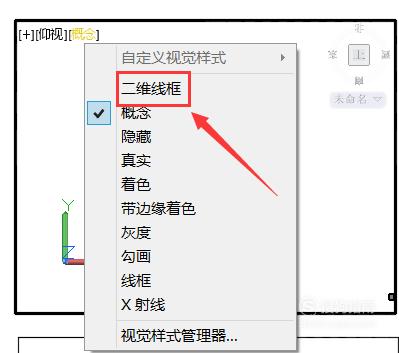

再找到视觉样式选项，将其设置为二维线框，如图所示：

【步骤11】

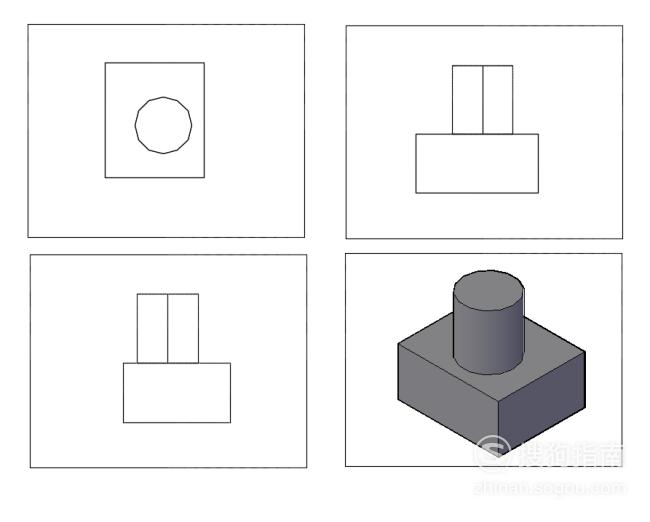

重复执行第10、11步的操作，将另外的两个图分别设为左视图和前视图，保留一个立体图，这样我们就将三维图转换为三视图了，如图所示：
