CAD室内平面图教程

CAD在工程绘图方面是非常强大的，我们经常会使用该软件绘制室内设计图，今天我们就来看看CAD室内平面图教程，使用该软件绘制的平面图如图所示：

工具/材料

使用软件：CAD2015

操作方法

【步骤01】

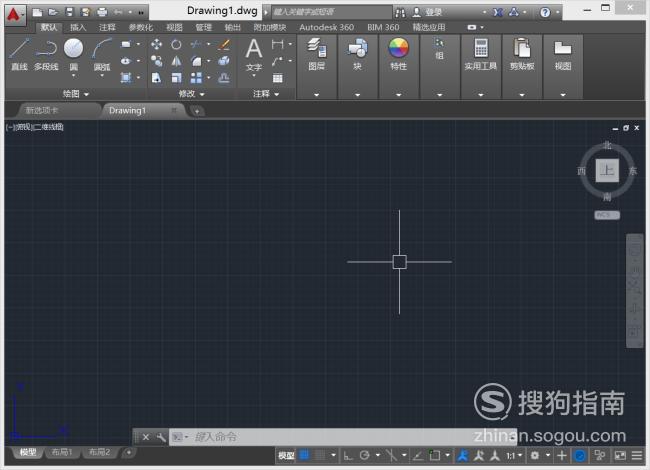

在桌面上双击CAD2015快捷图标，打开CAD2015这款软件，进入CAD2015的操作界面，如图所示：

【步骤02】

在工具找到直线命令，如图所示：

【步骤03】

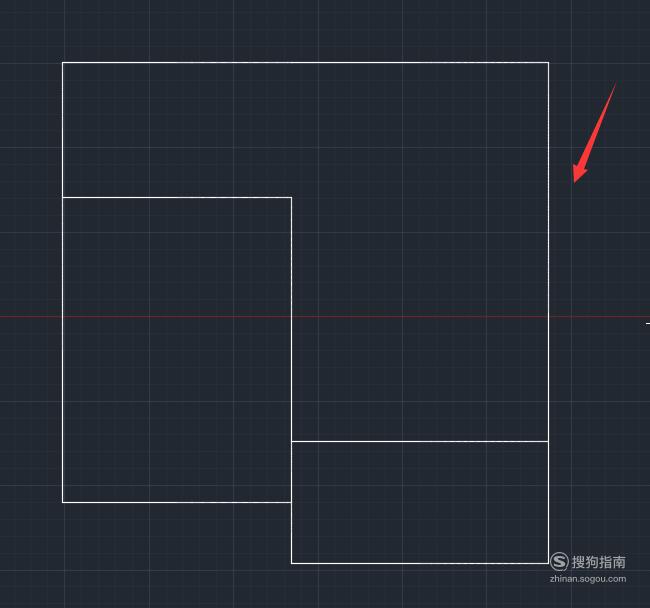

使用直线命令，绘制平面图的轮廓，如图所示：

【步骤04】

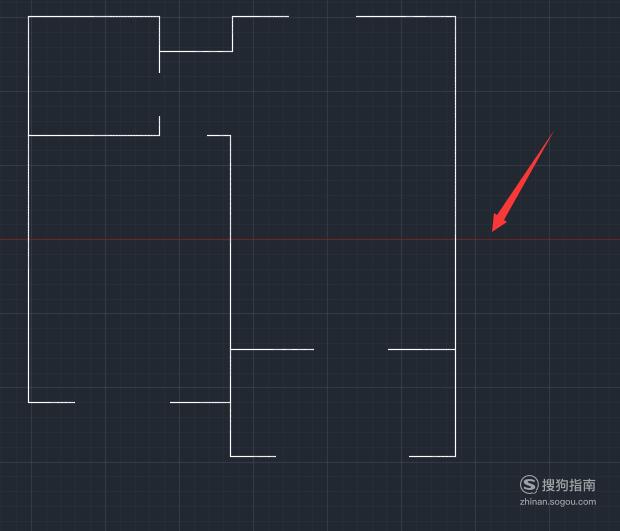

使用打断命令，在外轮廓上制作出门和窗户，如图所示：

【步骤05】

选择轮廓线，找到偏移命令，如图所示：

【步骤06】

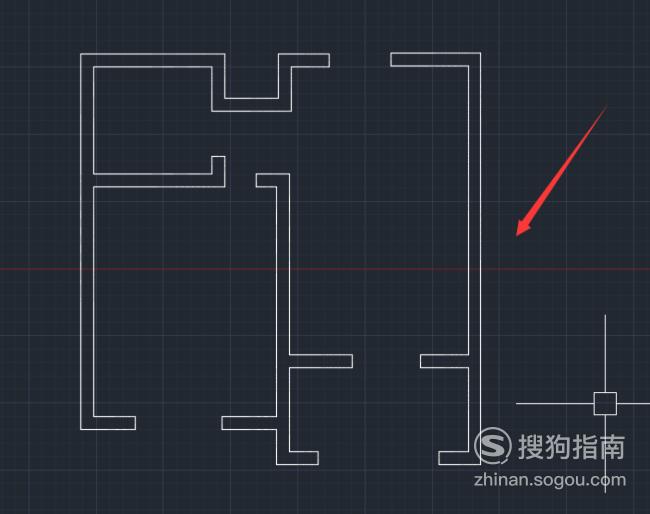

使用偏移命令和延伸命令，制作出墙体的厚度，如图所示：

【步骤07】

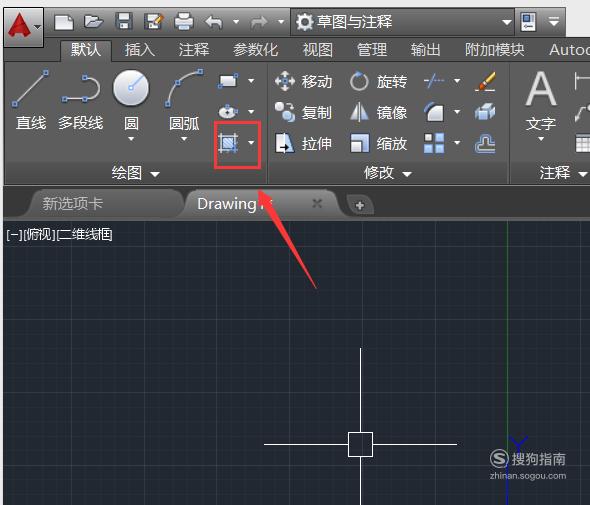

再找到填充命令，如图所示：

【步骤08】

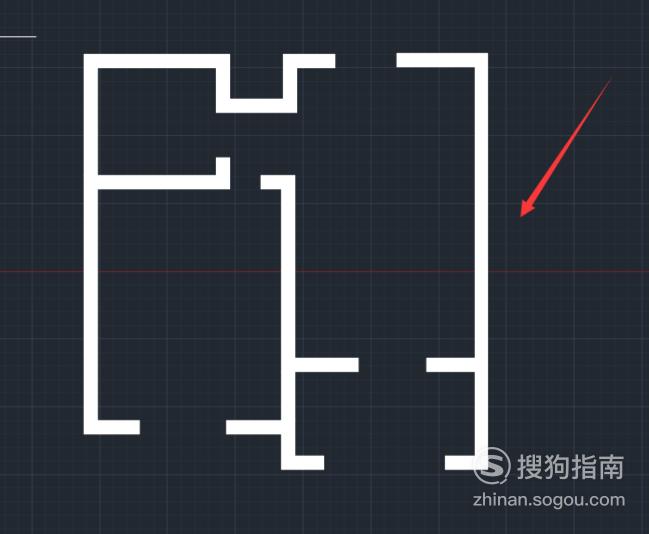

使用填充名将墙体实色填充，如图所示：

【步骤09】

再找到圆弧命令，使用圆弧命令，如图所示：

【步骤10】

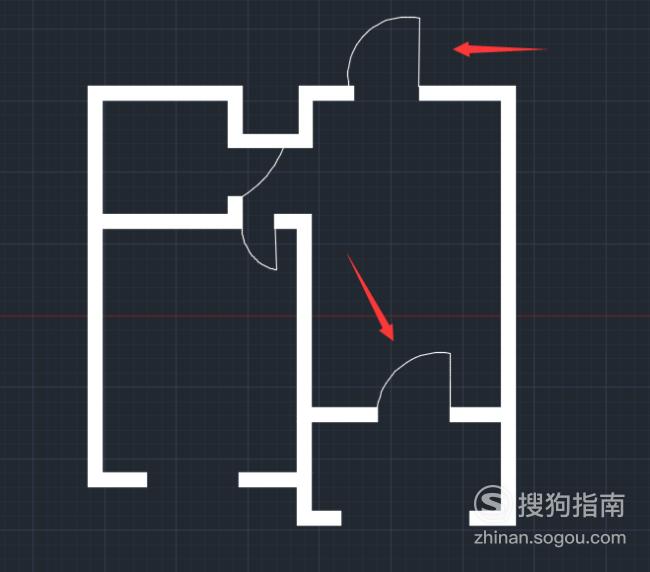

使用圆弧命令，绘制出各房间的门，如图所示：

【步骤11】

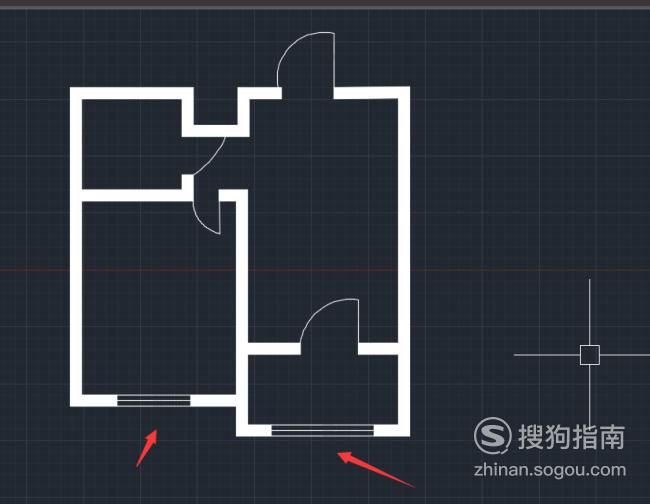

在使用填充命令，在窗户的位置进行填充，如图所示：

【步骤12】

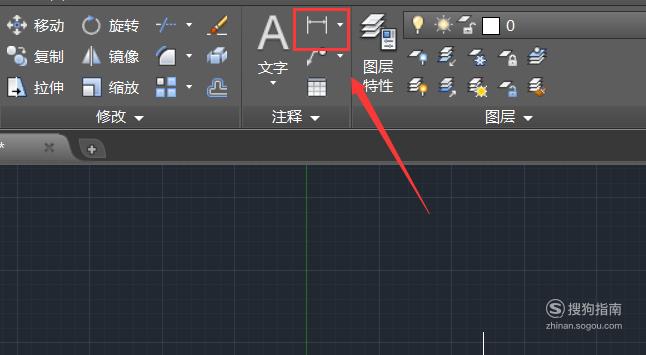

在工具区里找到标注命令，如图所示：

【步骤13】

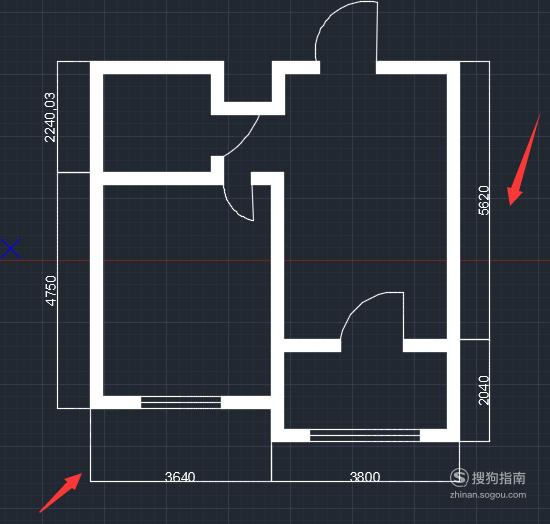

使用直线标注命令，标注墙体的尺寸，如图所示：

【步骤14】

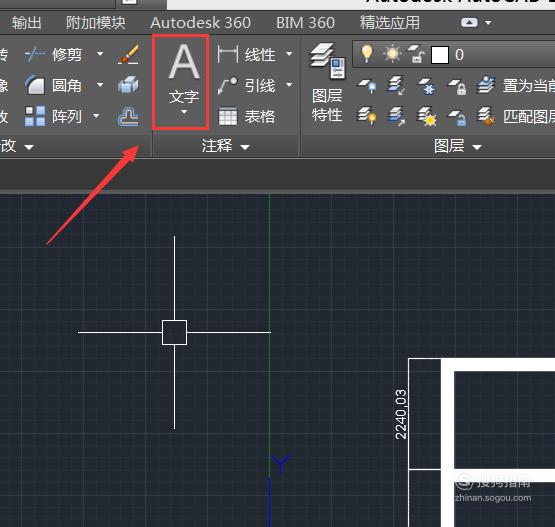

在工具区找到文字工具，如图所示：

【步骤15】

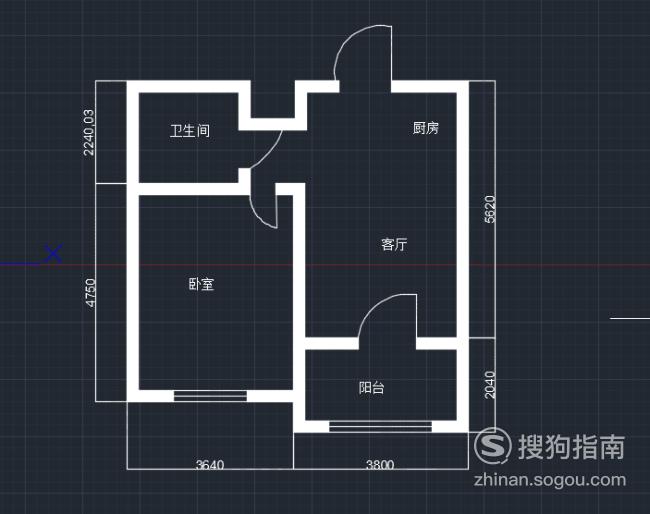

使用文字工具，将各房间的用途标注出来，这样我们的平面图就绘制完成了，如图所示：
