SolidWorks如何创建爆炸视图

SolidWorks如何创建爆炸视图呢？快来看看吧。

材料/工具

SolidWorks

方法

步骤1

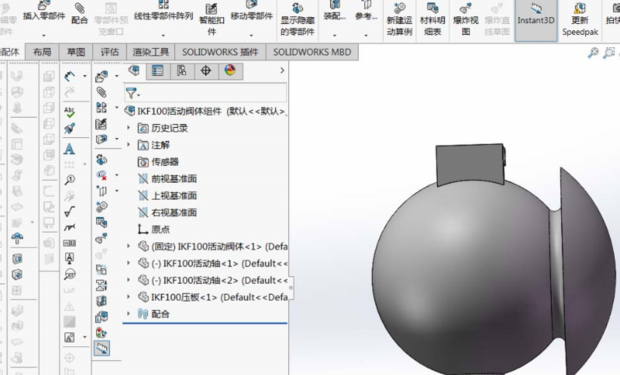

打开solidworks并打开一个装配体

步骤2

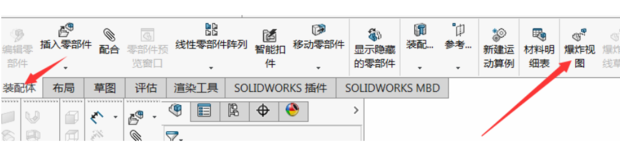

切换到装配体模块下，然后在上方工具栏处找到“爆炸视图”命令

步骤3

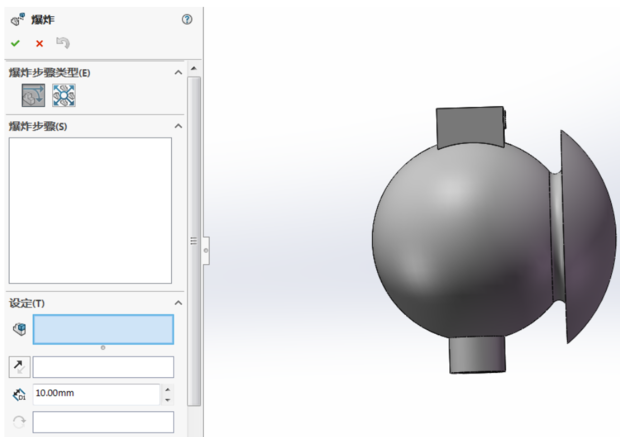

单击“爆炸视图”命令，然后弹出左侧对话框

步骤4

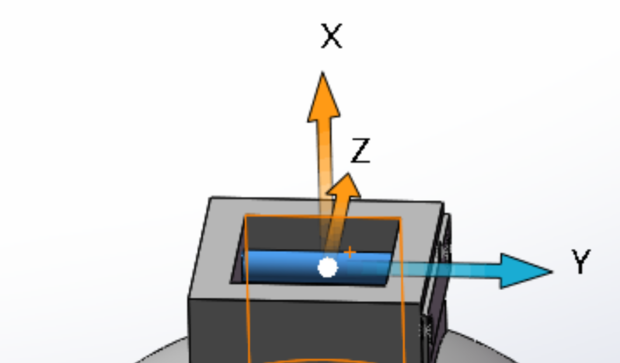

单击圆柱销零件，出现坐标系，如果向往Y万向拖动，那么将鼠标拖动Y轴，松开，等零件变红以后再拖动零件，可以快速移动

步骤5

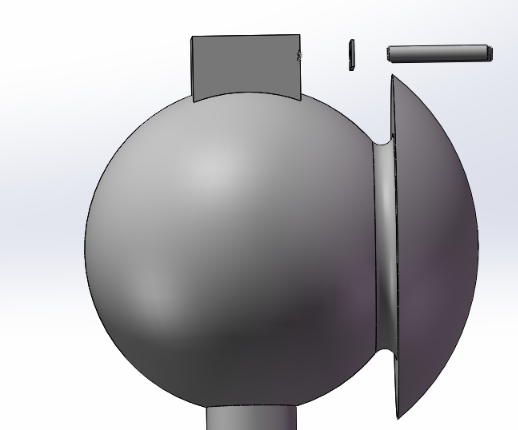

如果想往上拖动，那么就点击零件往哪个方向移动就好了。等所有零件按照装配顺序进行爆炸。最后结果如下。点击完成

步骤6

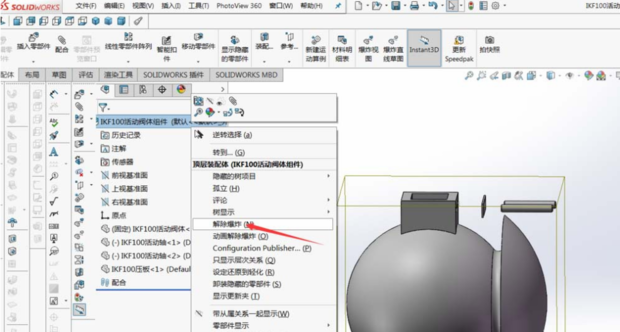

右键单击装配体名称，在菜单中单击“接触爆炸”，视图恢复至原状

---
