CAD中如何使用对齐命令

CAD中如何使用对齐命令呢？快来看看吧。

材料/工具

CAD

方法

步骤1

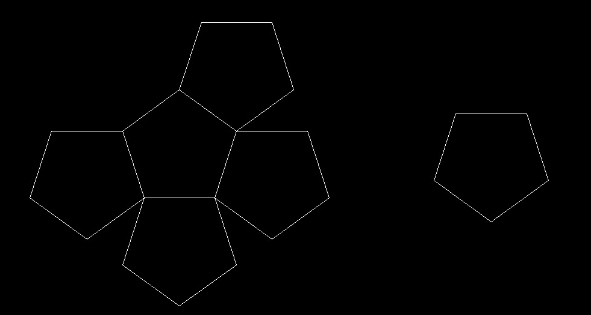

打开CAD软件，进入绘图区域，绘制六个五边形，现在需要将旁边的五边形放置到左边图形的剩余一条边上

步骤2

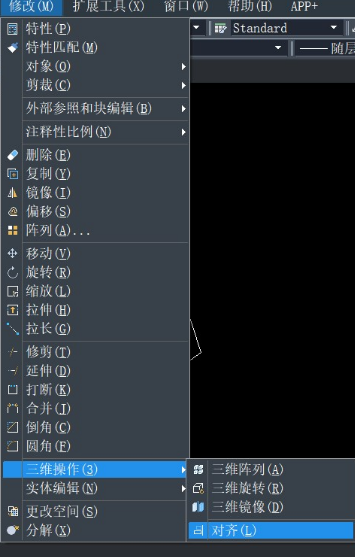

选中右边的五边形后使用对齐命令，即单击菜单栏【修改】选项卡，

步骤3

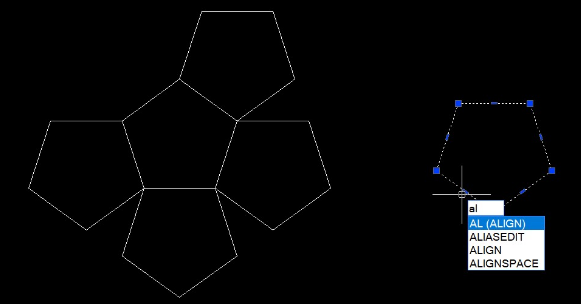

在【三维操作】下拉列表中选择【对齐】按钮或者直接在键盘中输入命令【al】并按回车键确认启动

步骤4

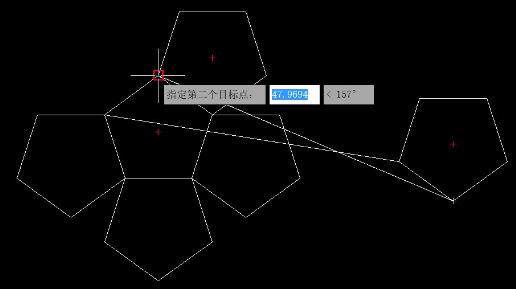

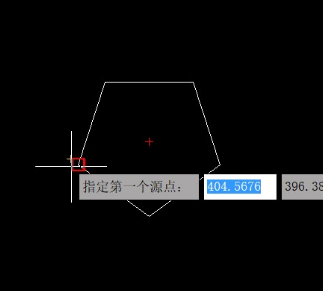

根据命令栏提示进行操作，分别指定第一个源点、第一个目标点、第二个源点、第二个目标点

步骤5

拾取源点和对应目标点时，一定要根据图形对齐后的摆放方向来拾取点，否则会达不到想要的效果

步骤6

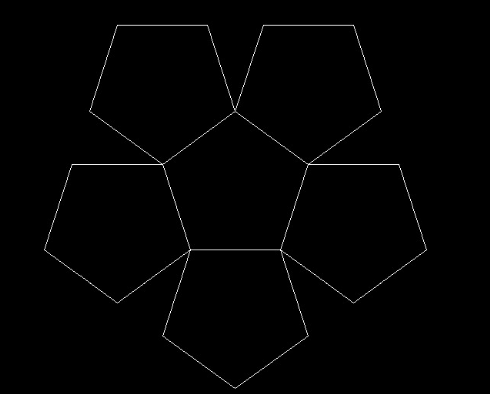

选择是否给予对齐点缩放对象时，输入【Y】，按回车键就完成了图形的对齐操作，效果如下图

---
