NX UG 如何使用【扫掠】命令

NX UG 如何使用【扫掠】命令呢？看一下具体操作步骤吧。

材料/工具

NX UG

方法

步骤1

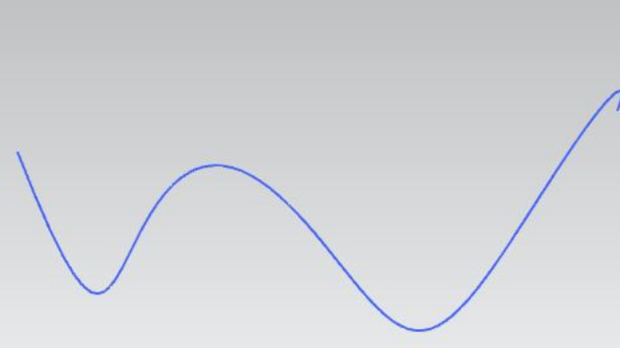

打开草图绘制一条曲线。

步骤2

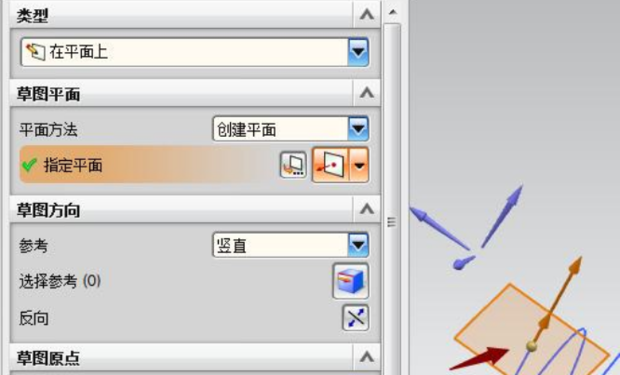

以曲线的一端点建立平面，端点与平面呈垂直状态。通过点的方式创建平面。

步骤3

建立好平面，在草图平面上绘制圆形。

步骤4

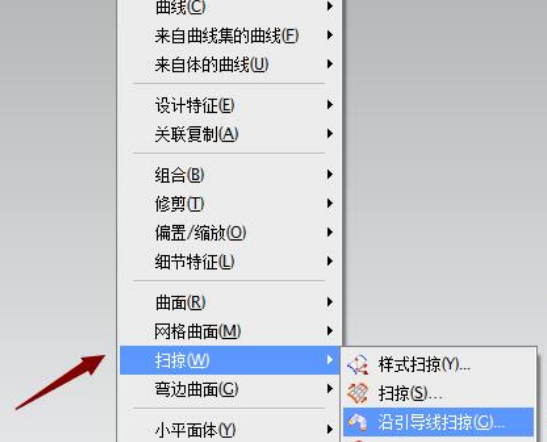

绘制完成后，退出草图界面。在ug操作界面菜单栏里点击插入命令，找到扫掠命令，然后找到沿引导线扫掠。

步骤5

点击沿引导线扫掠，弹出，弹出沿引导线扫掠对话框，需要做的就是，选择要扫掠的截面和选择要沿着哪条引导线进行扫掠。

步骤6

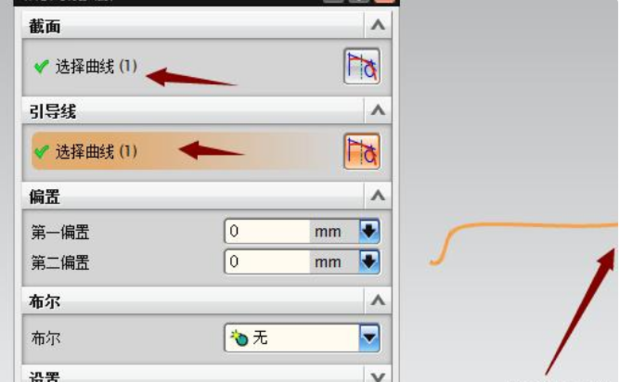

截面选择圆形，引导线选择曲线，选中状态是前面都标记了对号，不需要设置偏置状态。

步骤7

点击预览或显示效果，进行预先确认，如果无问题点击确定，即完成了。

---
