solidworks怎么绘制外螺纹【两种方法】

Solidworks怎么绘制外螺纹呢？看一下具体操作步骤吧。

材料/工具

Solidworks

方法

步骤1

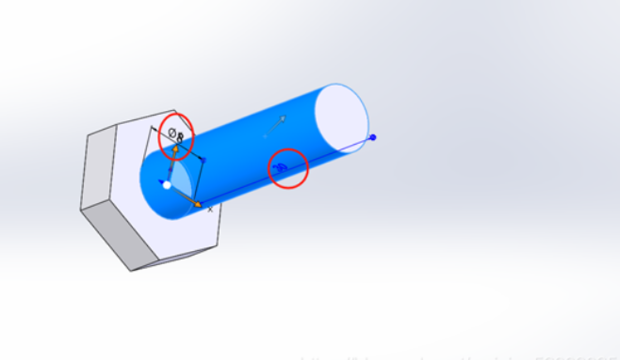

在solid works中绘制一个如图所示外径为8mm的零件。

步骤2

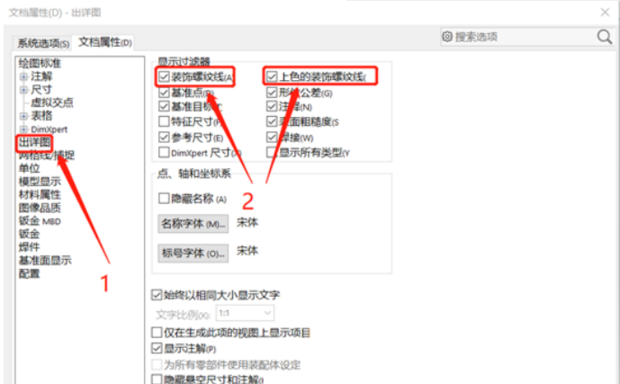

在页首选项框里选择文档属性选项。出详图里面选中装饰螺纹曲线和上色螺纹曲线。

步骤3

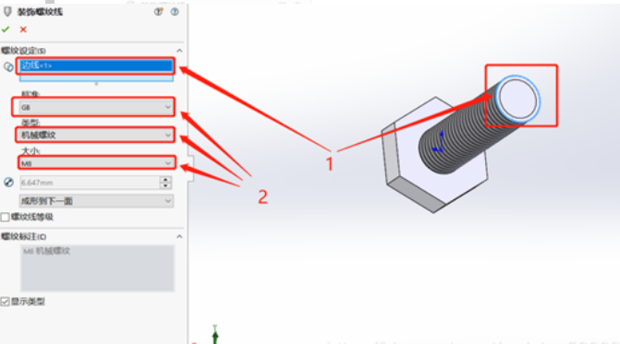

在插入里选择注解下的装饰螺纹线，然后选择圆的外径。螺纹标准选择GB、机械螺纹、M8点击确就可以了。

---

方法2

步骤1

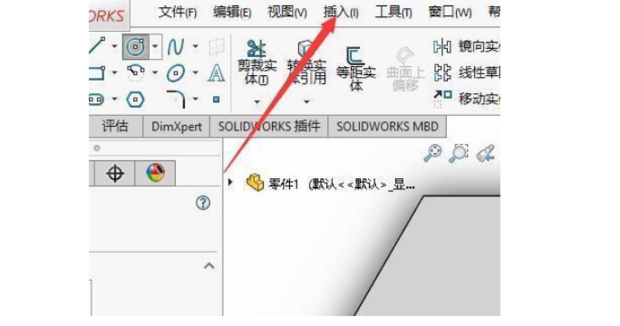

点击插入。

步骤2

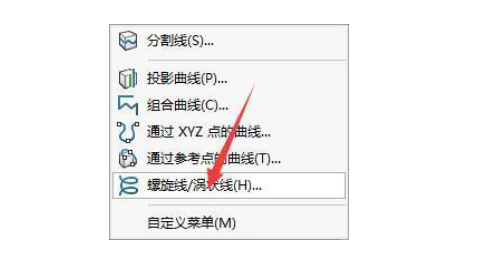

点击“曲线”。

步骤3

选择“螺旋线“。

步骤4

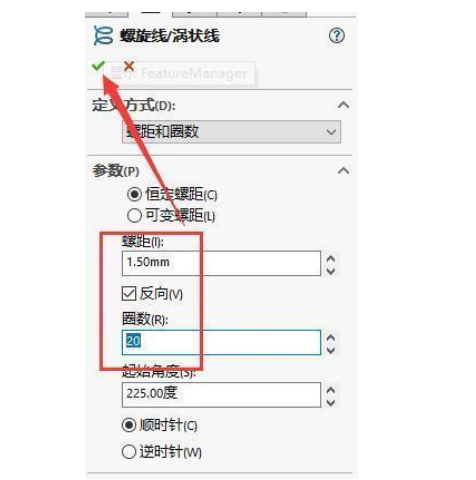

设置螺旋线螺距1.5mm，圈数20，勾选反向。

步骤5

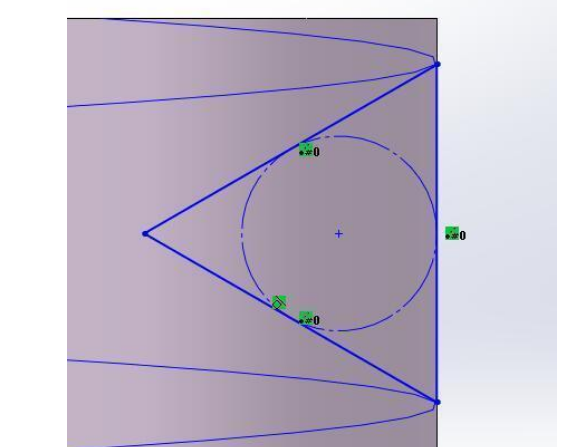

选择任意过轴心线的基准面，绘制如图草图。

步骤6

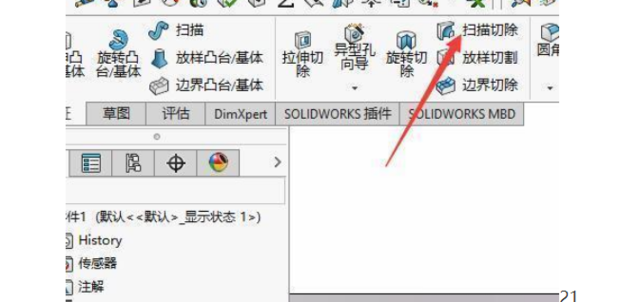

点击“扫描切除”。

步骤7

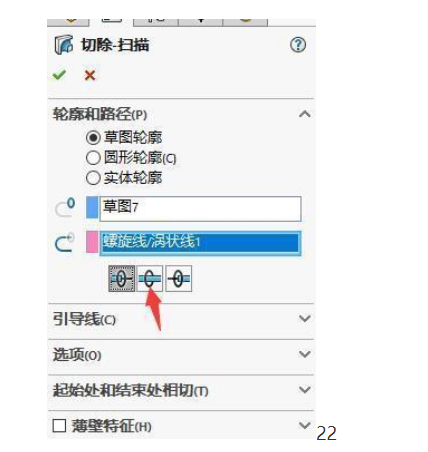

按如图设置，扫描轮廓和路径，点击双向。

步骤8

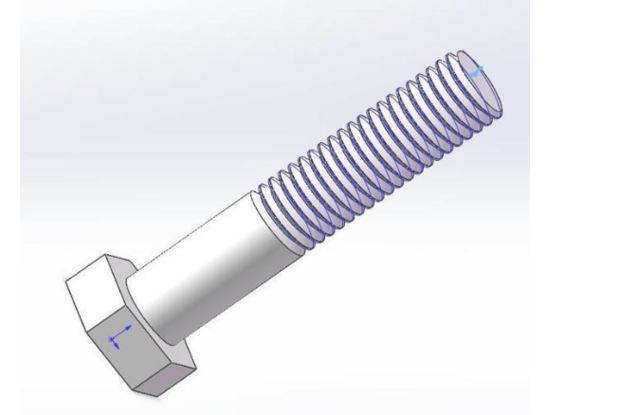

效果如图。

---
