3dmax倒角剖面怎么用

倒角剖面是将二维图形转换为三维效果。它多用于文字或者镜框、立柱、石膏线、一个弧角的桌面等物体。比如说这样的装饰线条。那么3dmax倒角剖面怎么用呢？

材料/工具

3dmax

方法

步骤1

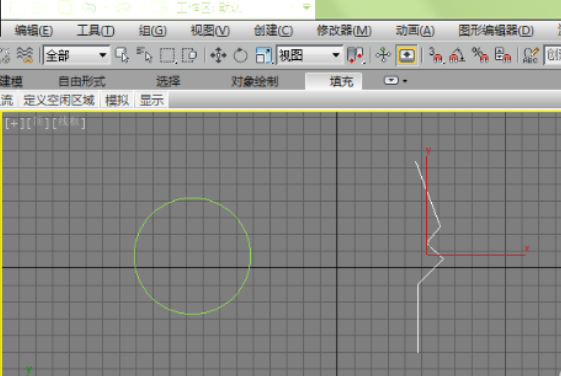

在3dmax顶视图中创建一个圆形做为路径，随意画一个线段做为剖面，如图所示，要让这个剖面沿圆形环绕一圈。

步骤2

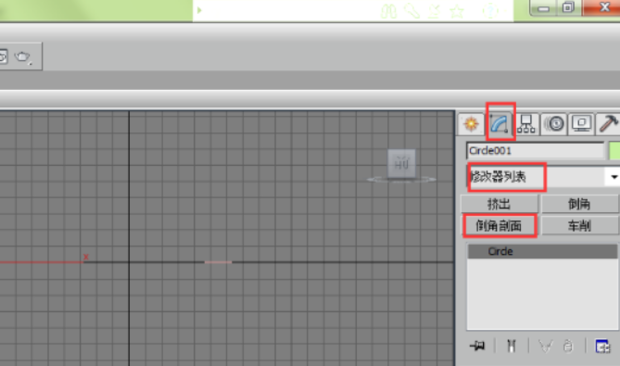

先选中圆形，在点击3dmax软件右侧的修改器，从修改器列表中找到倒角剖面命令并点击它，如图。

步骤3

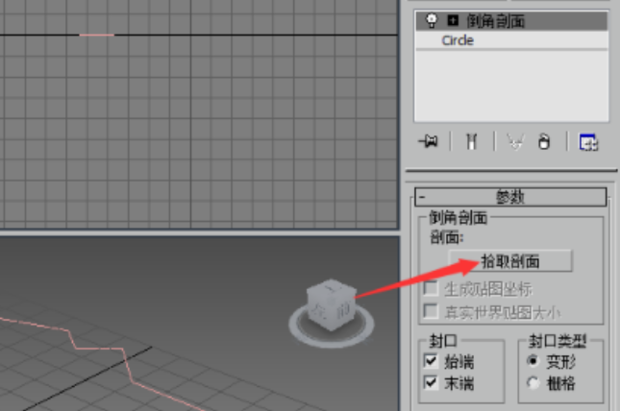

在出现的选项中，选择3dmax拾取剖面按扭，鼠标点击它，并返回到顶视图中。

步骤4

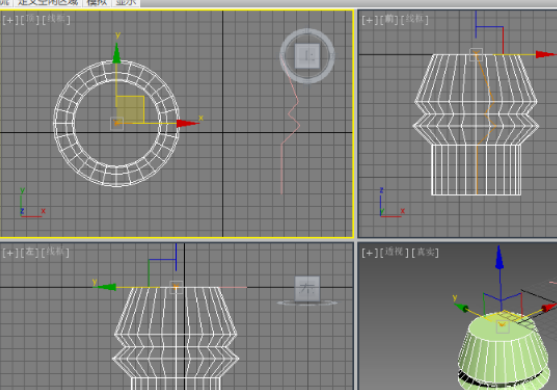

在3dmax顶视图中点击刚才绘制的线段，同时可以观察一下透视图中的效果，它就变成了一个沿圆形环绕的三维立体图形。如图所示 。

步骤5

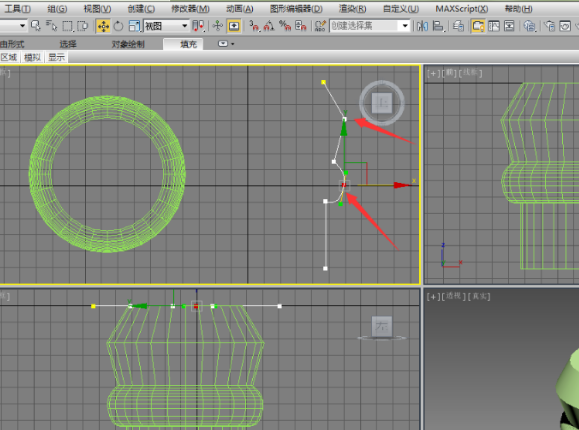

可以通过修改线段改变这个3dmax剖面的形状，从而改变三维立体图形的效果，如图，随意设节一下线段的两个点，那么它的三维效果也会跟着改变。

步骤6

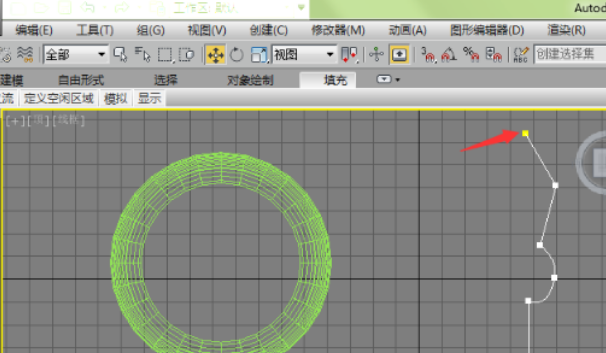

如果仔细观察，我们会看到线段的几个点中，最上面的点是黄色的，其它的为白色的，这个顶上面的黄色的点叫首顶点，首顶点位置的图形是不会改变的，如图移动了首顶点，但是透视图中顶面的形状并没有变，而是下方其它的位置发生了改变，也就是说移动3dmax模型的首顶点相当于移动了剩下的其它的点。

步骤7

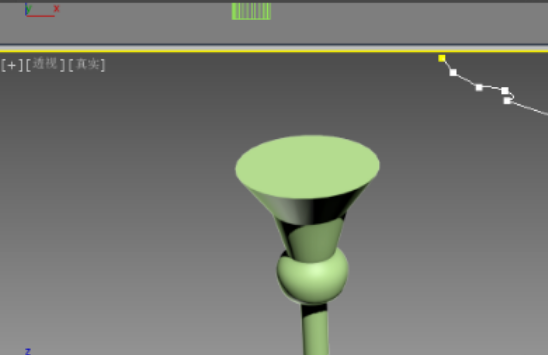

效果如图所示。

---

声明本文系本人根据真实经历原创，未经许可，请勿转载。
