怎么把solidworks工程图转换成CAD图纸

在使用SolidWorks建模的时候，由于工作方面的需要，要把SolidWorks文件转成CAD格式文件。那么具体怎么操作呢？

材料/工具

solidworks

方法

步骤1

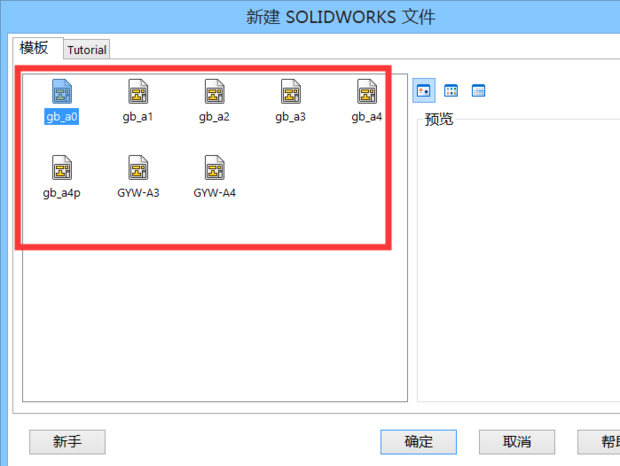

在solidworks中保存好模型，点击新建，选一个工程图纸的模板。

步骤2

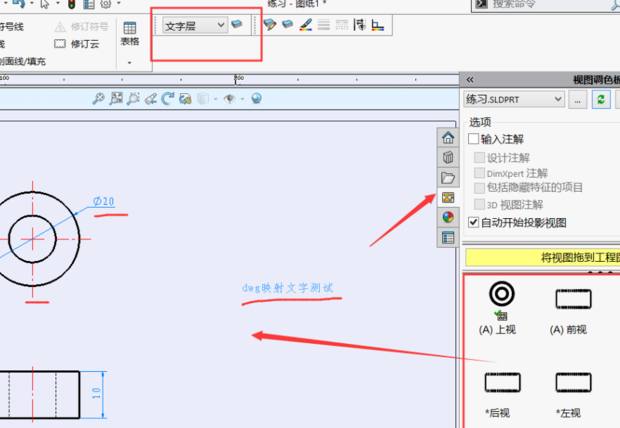

在工程图中添加视图，在视图调色板里面可以直接拉出来想要的模型，添加尺寸，添加完尺寸后再给各个对象选择对应的图层。

步骤3

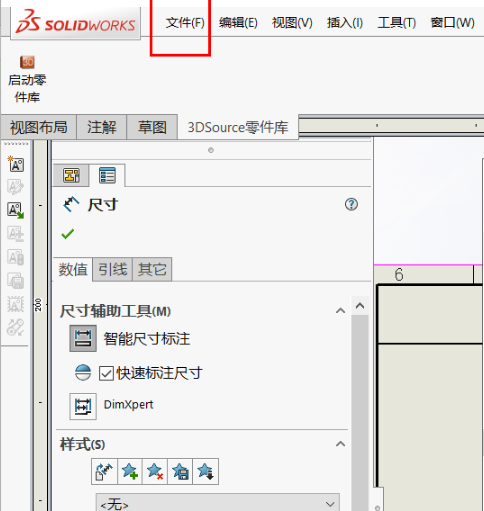

展开文件，选择另存为。

步骤4

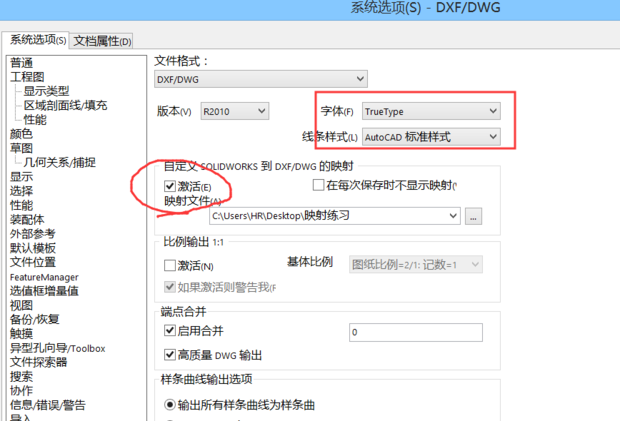

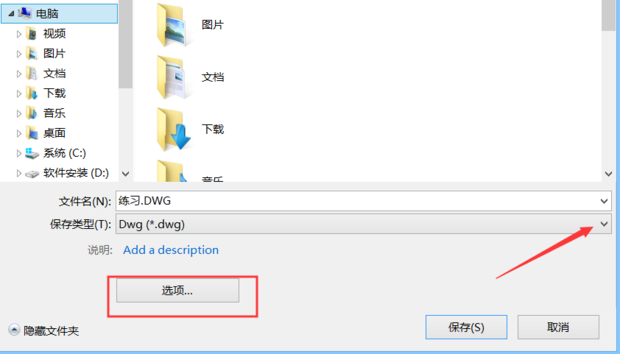

选择dwg格式保存，点击选项，调整保存的版本。

步骤5

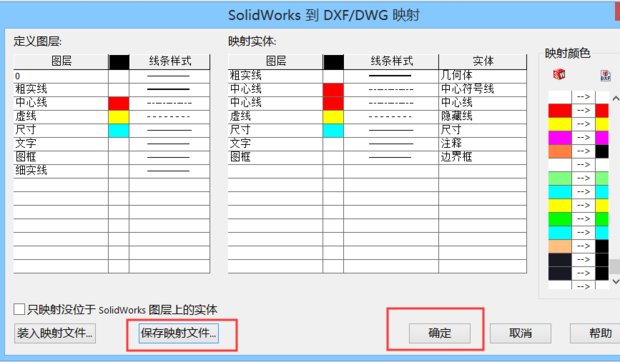

如果想要在CAD里面也有对应的图层设置，就需要激活映射，点击确定，去设置自己想要图层。

步骤6

设置好了可以保存，留着下次用，有需要可以再更改。

步骤7

打开保存好的CAD检查映射的情况，看图层就已经创建出来了，要是有不对的再调整，一般都不会有问题。

---
