CAD如何缩放且不改变标注尺寸

CAD如何缩放且不改变标注尺寸？可以参考以下步骤。

材料/工具

电脑CAD

方法

步骤1

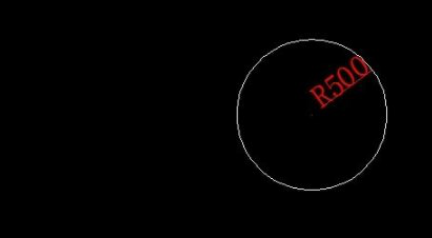

需要打开已经做好的CAD图；然后，将其全选（包括标注）来进行缩放。

步骤2

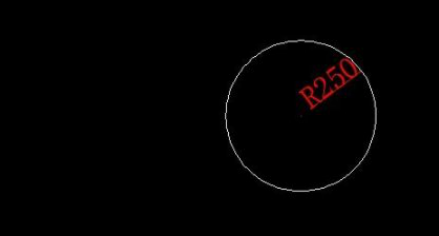

记住自己缩放的比例因子，就是缩小了一半的CAD图，你会发现其中的标注也跟着缩小了一倍。

步骤3

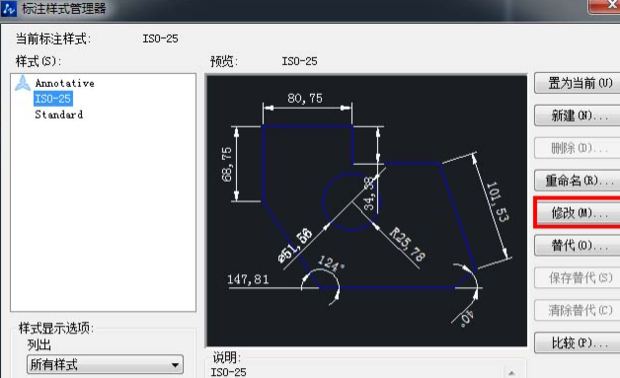

打开【标注样式】，点击相对应的标注样式，点击【修改】的按钮。

步骤4

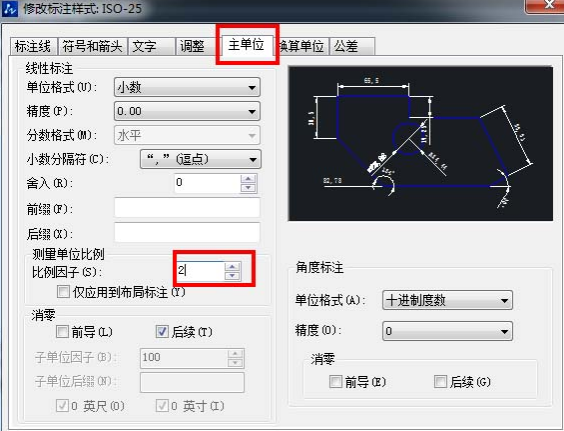

进入【主单位】这一栏，找到修改【测量单位比例】下的【比例因子】。把默认的比例因子【1】修改成前面缩放比例因子的倒数；如图输入1/0.5，即输入【2】；随后，点击【确定】的按钮。

步骤5

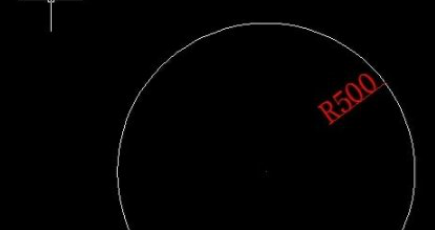

随后就会发现，自己的图已经缩放到了自己想要的大小，但是其标注的大小又回复到最初的大小。这样就解决了CAD中把图形缩小并保持标注的尺寸不变的问题了。

---
