用CAD如何画各种形状的云线

用CAD如何画各种形状的云线？可以参考以下步骤。

材料/工具

电脑Auto CAD

方法

步骤1

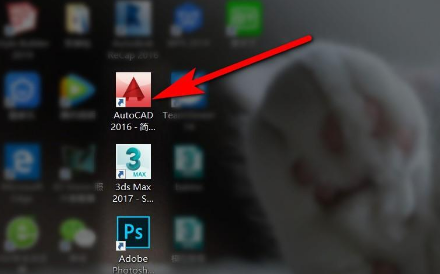

打开CAD软件；

步骤2

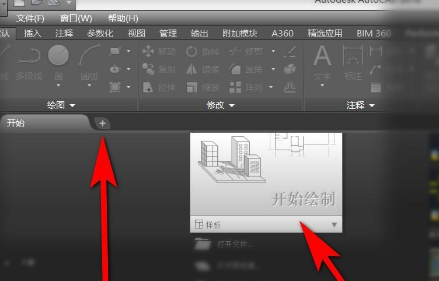

创建新的图形文件添加修订云线。

步骤3

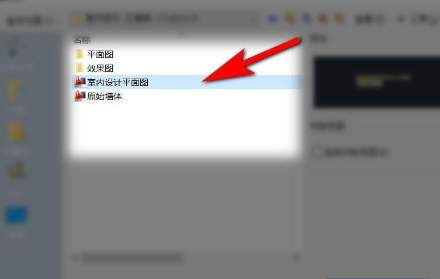

打开你的文件添加修订云线；

步骤4

点击【绘图，】选择最下边的 修订云线（a）或者快捷键revcloud，回车键。

步骤5

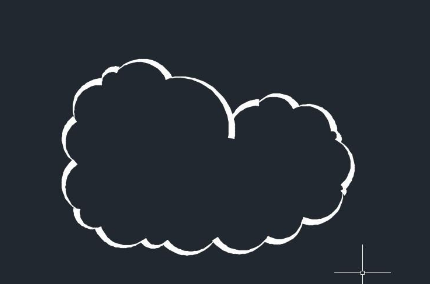

选择修订云线命令后，鼠标就可以自由画云线了；

步骤6

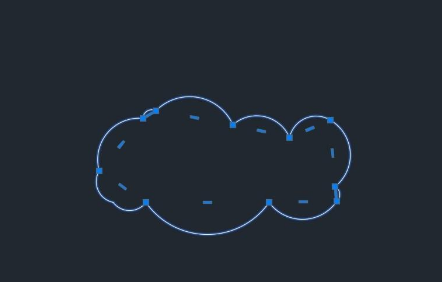

如果想画反向的云线就需要输入y，回车键。

步骤7

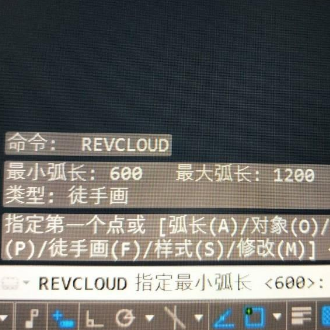

如果想改变云线的弧长，可以先选择修订云线再输入a点击回车键，填写最大弧长回车键，最小弧长回车键，这样就可以自由绘制了。

步骤8

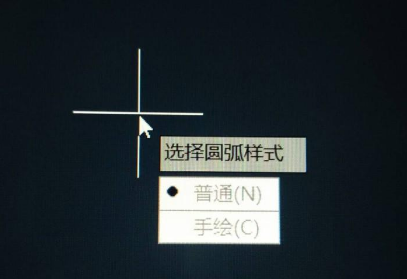

如果觉得效果不是太理想，也可以选择修订云线命令后，输入s，点回车键会出现下图的；

步骤9

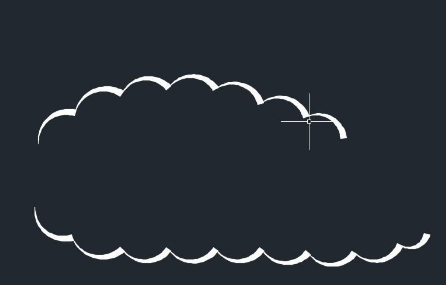

普通n和手绘c，可以选择手绘来绘制云线。

---
