CAD怎么绘制一个平面吊钩图

CAD怎么绘制一个平面吊钩图？可以参考以下步骤。

材料/工具

电脑中望CAD

方法

步骤1

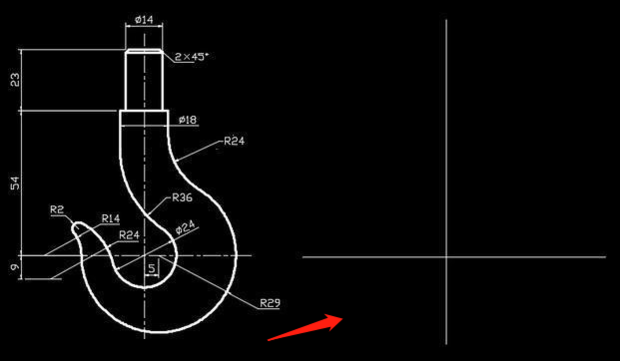

打开CAD制图软件，绘制两条相互垂直的定位线。

步骤2

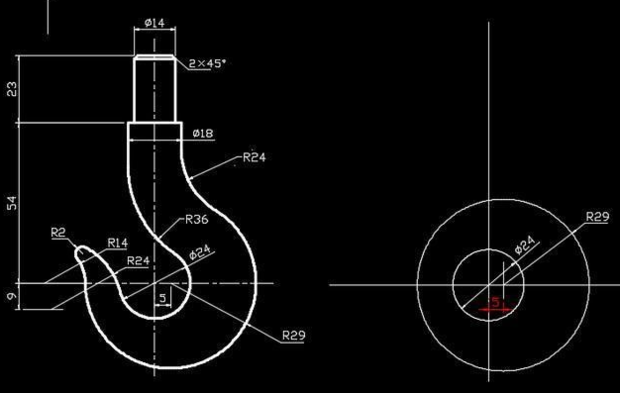

以上面的定位线交点为圆心绘制直径为24（即半径12）的小圆，然后将竖线向右偏移5，以其与横轴的交点为圆心绘制半径为29的圆。

步骤3

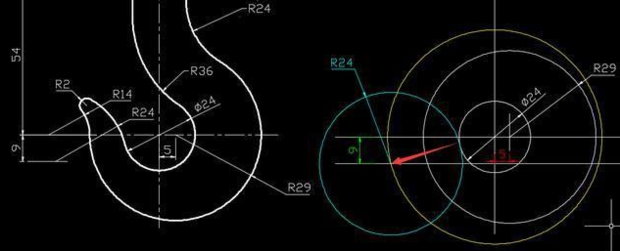

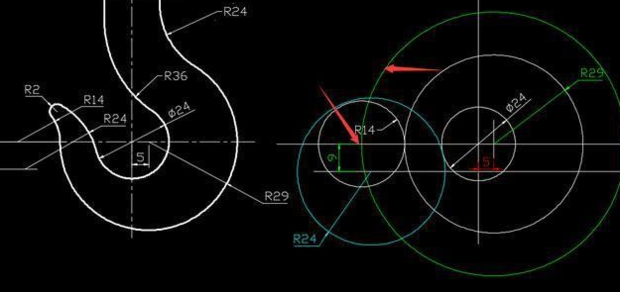

将横轴向下偏移9，将直径为24的小圆向外偏移24与下面偏移的水平线相交于一点，并以此点为圆心绘制半径为24的圆。

步骤4

将半径为29的圆向外偏移14与第一条水平横线相交于一点，以该点为圆心绘制半径为14的圆。

步骤5

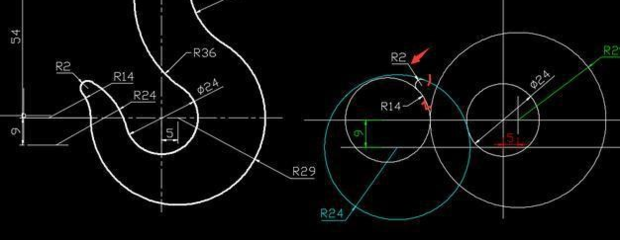

在命令栏中输入F并回车，设半径值为2，在半径14和半径24的圆中间绘制一个半径为2的小圆；

步骤6

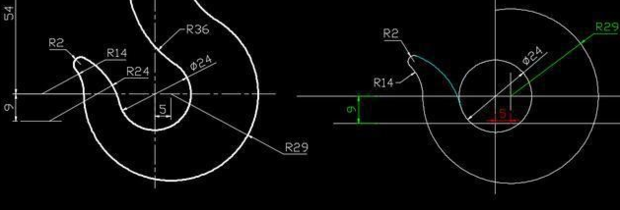

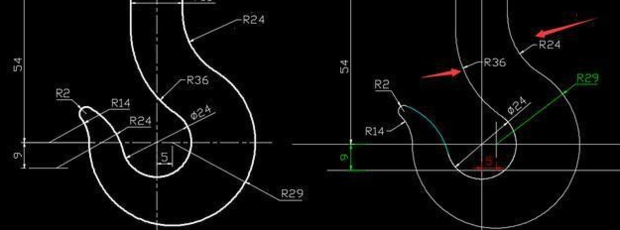

在命令栏中输入TR，并回车两次。对不需要的部分线条进行修剪去除。

步骤7

打开移动工具对定位线进行偏移；

步骤8

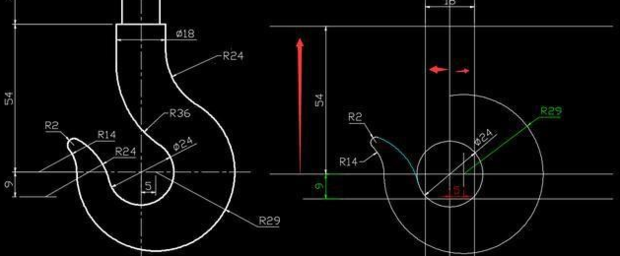

再次输入F，绘制右侧的圆弧形状。

步骤9

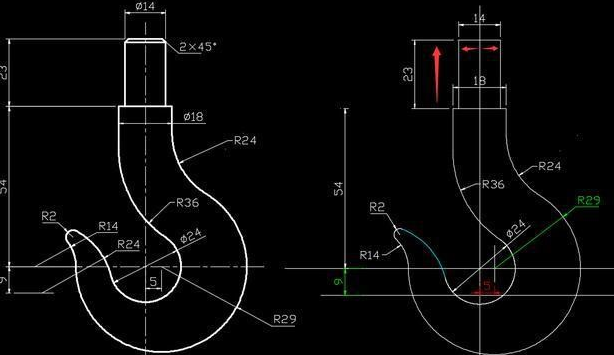

利用偏移得到吊钩上半部分的14宽和23高；

步骤10

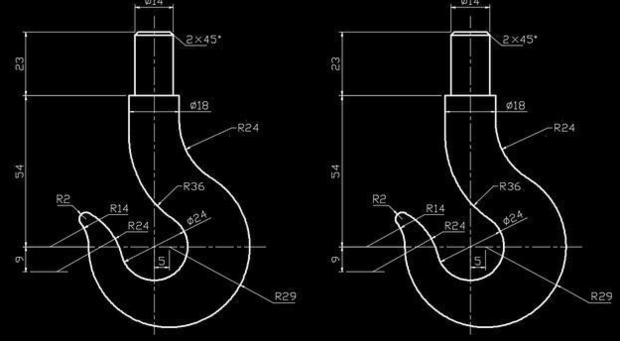

将定位线修改为center线型，将吊钩的轮廓线条加粗即可。

---
