红米Note拆机图文教程详解

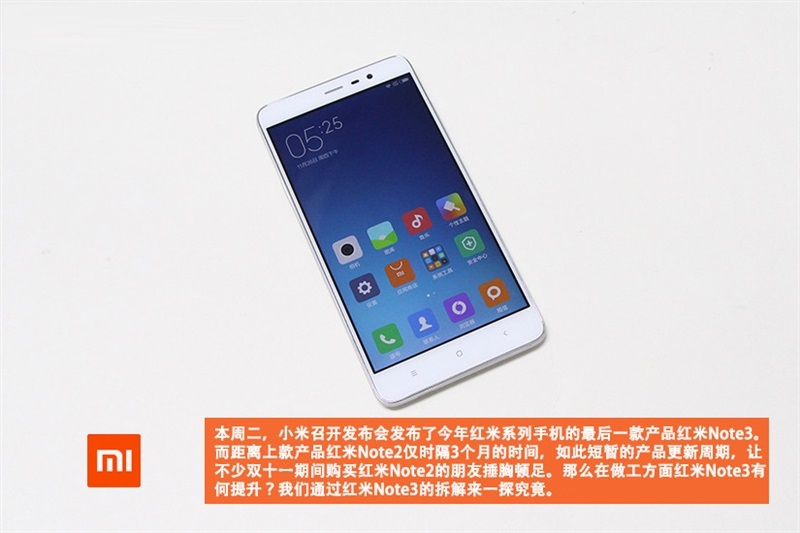

红米Note 3是小米首款金属机身+指纹识别手机，采用5.5英寸1080p显示屏，搭载MT6795八核处理器，内置2/3GB内存和16/32GB机身存储空间，提供一颗500万像素前置摄像头和一颗1300万像素后置摄像头，电池容量4000mAh，运行基于Android 5.0.2的MIUI 7系统，支持移动联通双4G以及双卡双待。那么，红米Note 3的做工到底咋样呢？

操作方法

【步骤01】

【步骤02】

【步骤03】

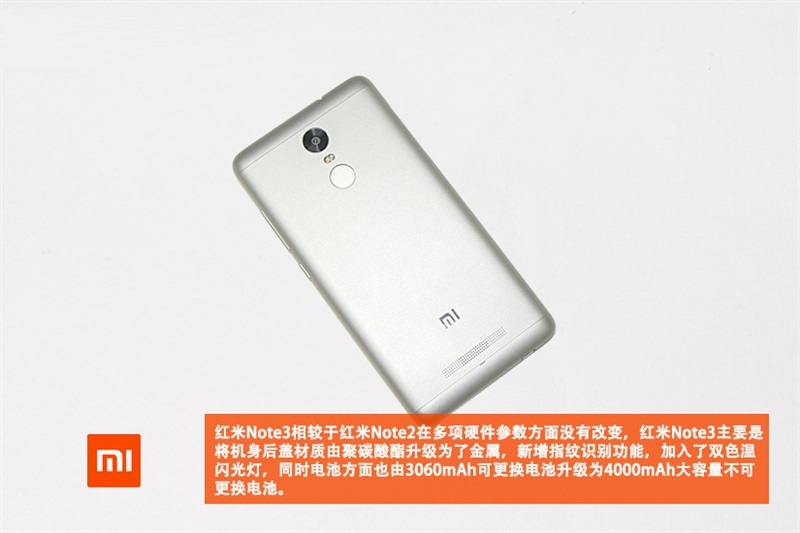

红米NOTE3主要是讲机身后盖升级成了金属，切增加了指纹识别功能，电池容量也增大了。

【步骤04】

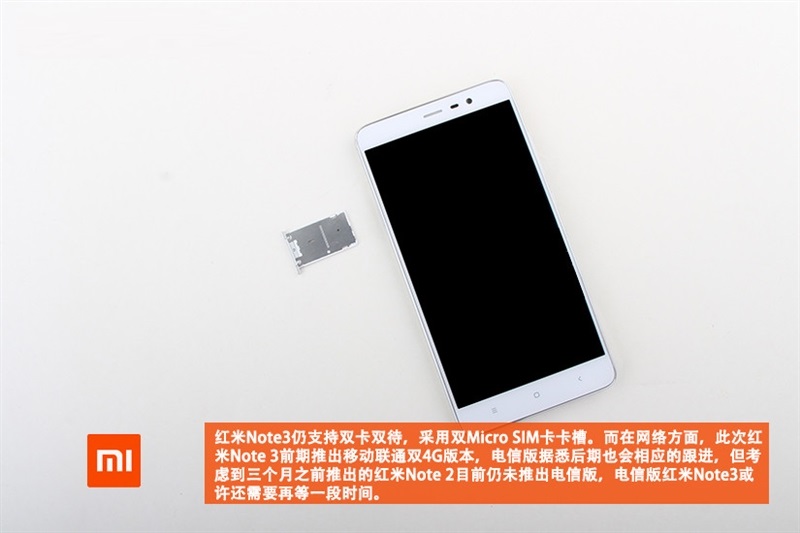

先将卡槽取出来。

【步骤05】

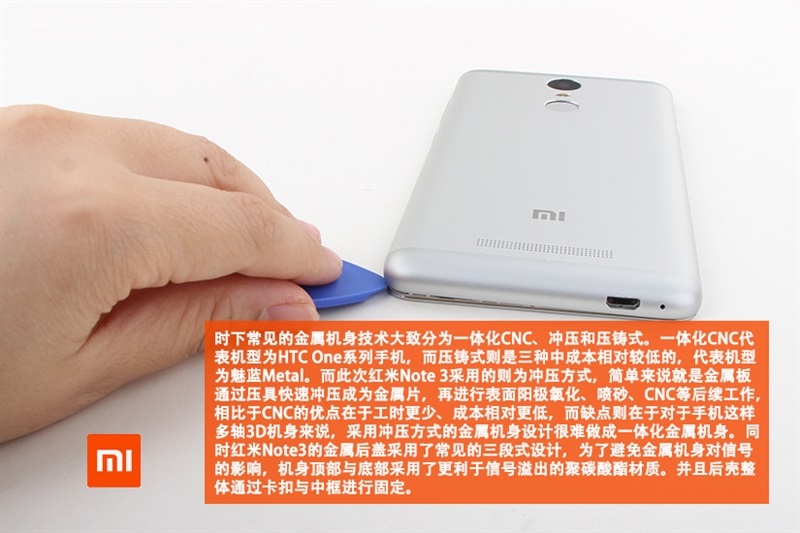

用拨片将后盖撬开。

【步骤06】

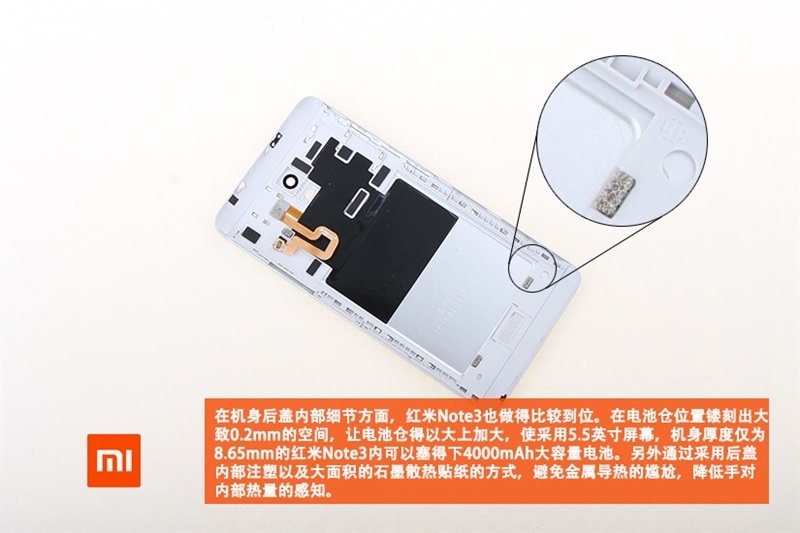

我们可以看到机身贴了很多石墨散热贴纸，最大程度的避免了金属导热的尴尬。

【步骤07】

将指纹识别取下来。

【步骤08】

我们可以看到note3的内部情况。

【步骤09】

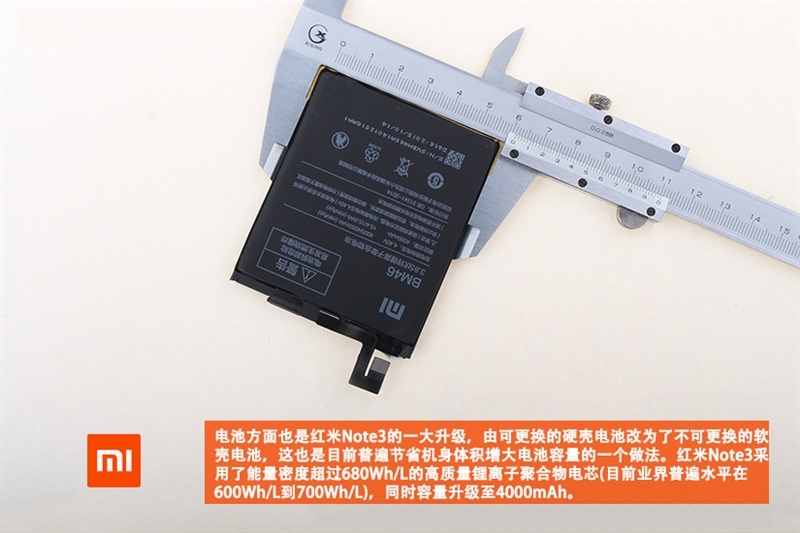

电池方面也是一个大升级，采用了能量密度超过680wh/l的高质量锂离子聚合物电芯！

【步骤10】

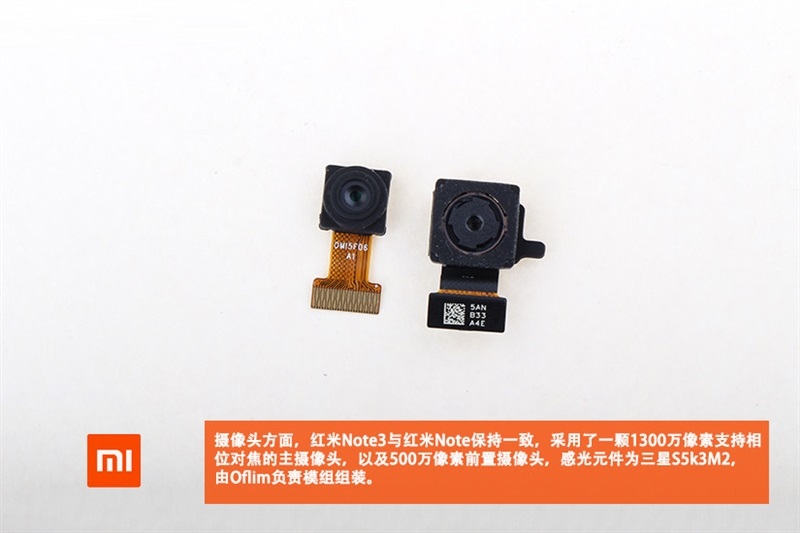

摄像头是保持和note一致的1300万像素。

【步骤11】

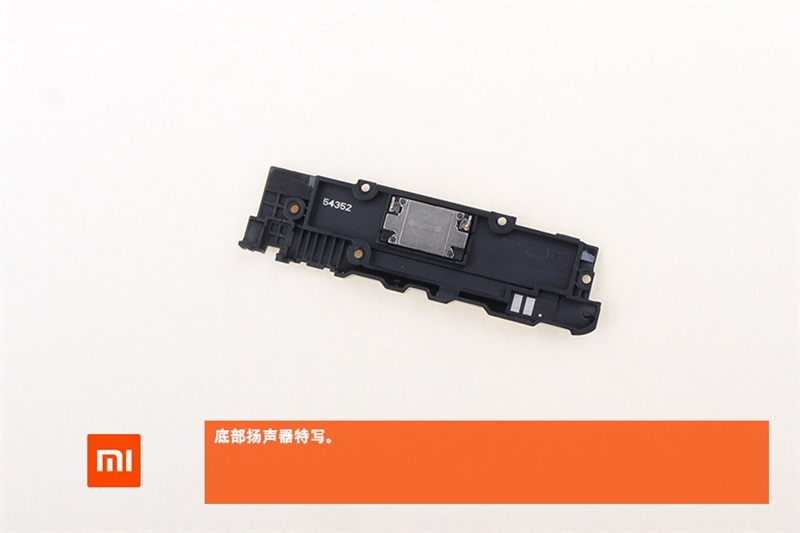

扬声器特写。

【步骤12】

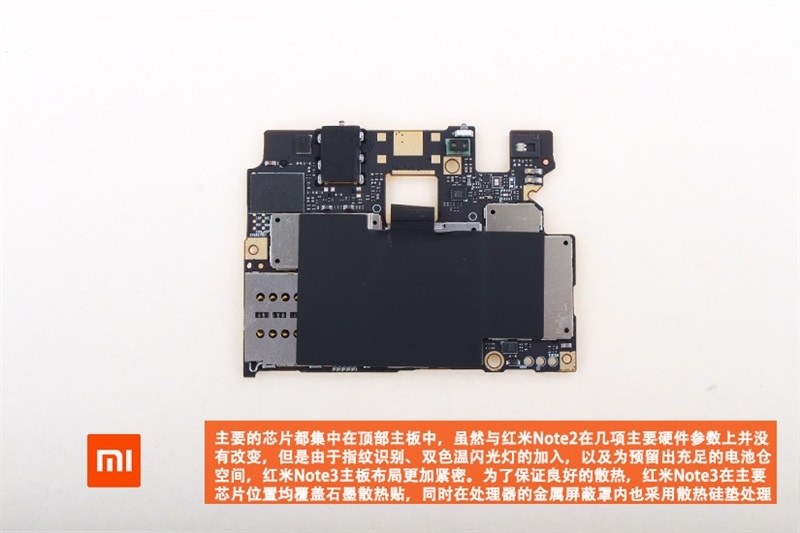

芯片主要集中在主板顶部。

【步骤13】

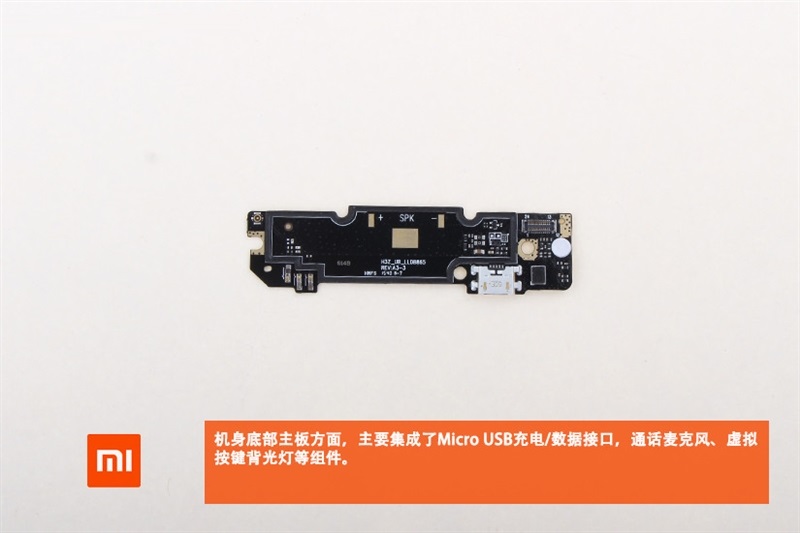

底部主板主要汇聚了USB接口和麦克风等。

【步骤14】

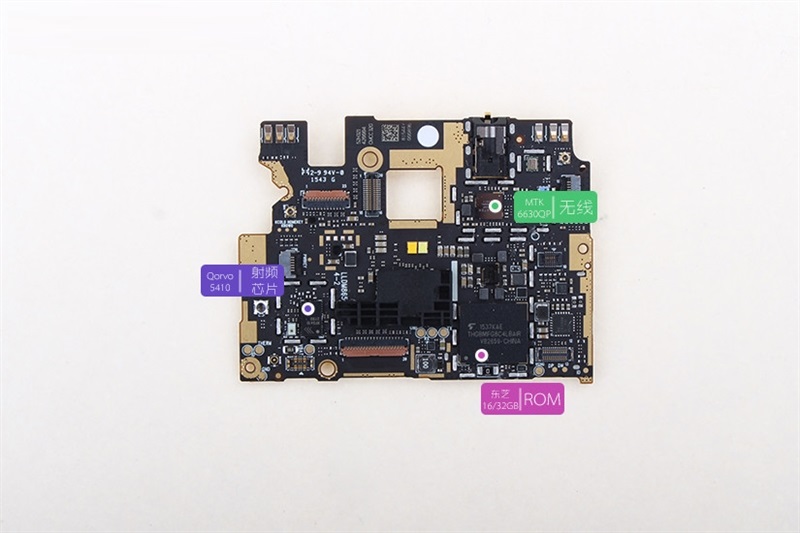

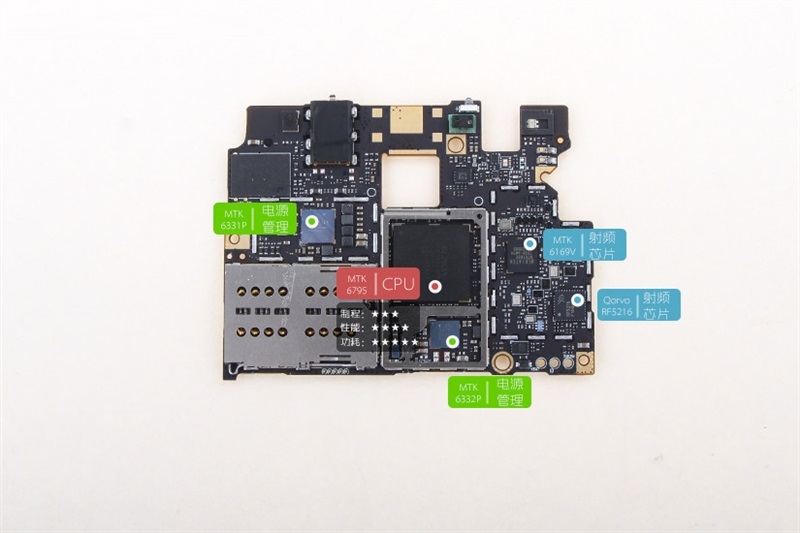

主板上的主要内容。

【步骤15】

主板背后的内容。

【步骤16】

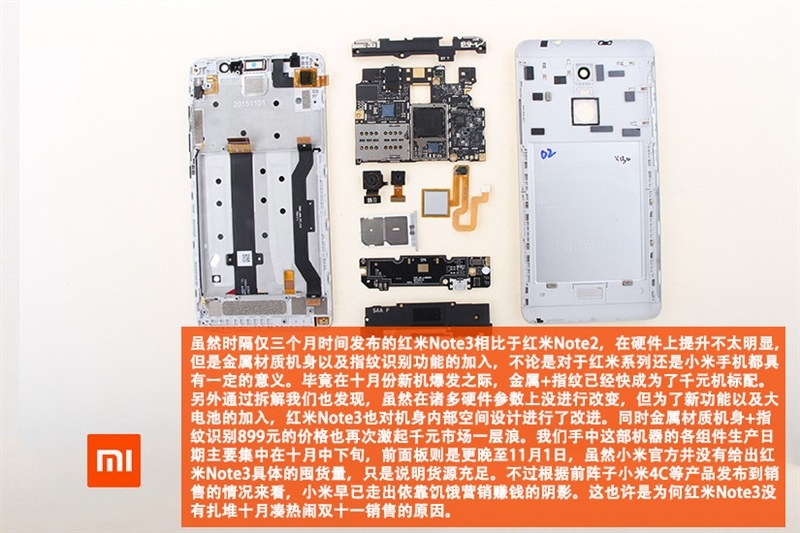

看这就是拆机过后的完整图样啦！
