用proteus绘画51单片机最小系统

我们在进行有关单片机的电路设计时，都需要在proteus中先画出51单片机的最小系统，然后才能进行其他设计。今天，小编就来说说如何用proteus绘画51单片机的最小系统。

操作方法

【步骤01】

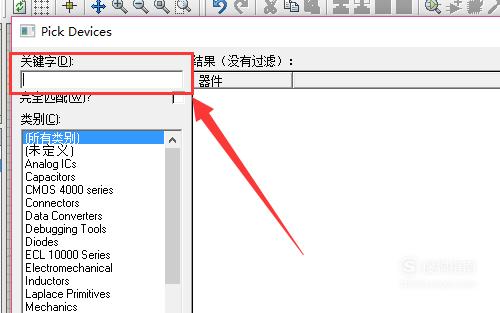

首先我们在电脑上打开proteus，界面如图。找到界面上方的“库”，在库中找到画最小系统的相关元件，如图二库里有一个搜索栏，可以键入元件名称直接搜索。

【步骤02】

找到需要的元件后，选中，然后点击界面右下方的“确定”，就可以将元件添加到文件里。

【步骤03】

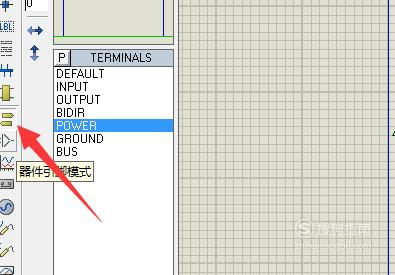

接着我们回到proteus软件主界面，点击图中位置，就能在绘画区插入电源等基本元件。

【步骤04】

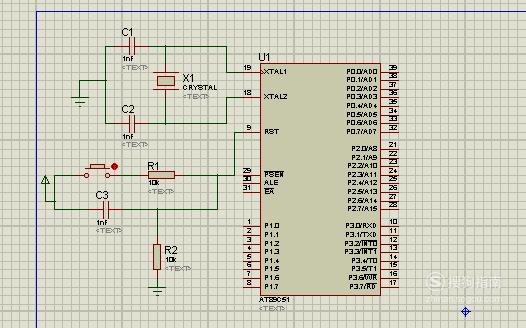

按照电路图，排好元件位置，连上线，51单片机的最小系统就画好了。
