并联谐振与串联谐振的区别及在电路的功能

我们在学习数字电路、模拟电路等课程的时候，常会用到并联谐振电路或者串联谐振电路。今天 ，小编就来说说并联谐振与串联谐振的区别及电路的功能。

操作方法

【步骤01】

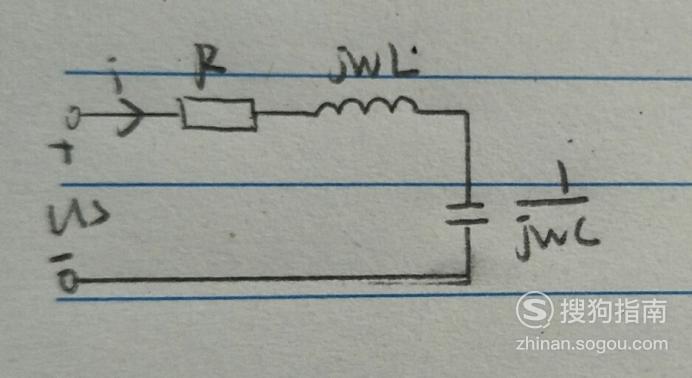

串联谐振电路图如图所示，为一个电阻、一个电感、一个电容串联，接于一个端口，端口电压为Us

【步骤02】

串联谐振电路的阻抗Z(jw)=R+j(wL-1/wC)，当串联回路的电抗为零时，谐振发生。串联谐振在电路中有控制和调节谐振时电流和电压幅度的作用。

【步骤03】

并联谐振电路如图所示，为电压源、电阻、电感、电容并联的回路。

【步骤04】

并联谐振电路的阻抗Y(jw)=G+j(wC-1/wL)，输入电流i与电压U同相时，谐振发生。
