CAD修改对象特征之"使用特性选项板"

修改对象有许多方法，掌握这些方法有利于我们操作，使绘图效率加快。下面我为大家介绍"使用特性选项板"。

打开方式

【步骤01】

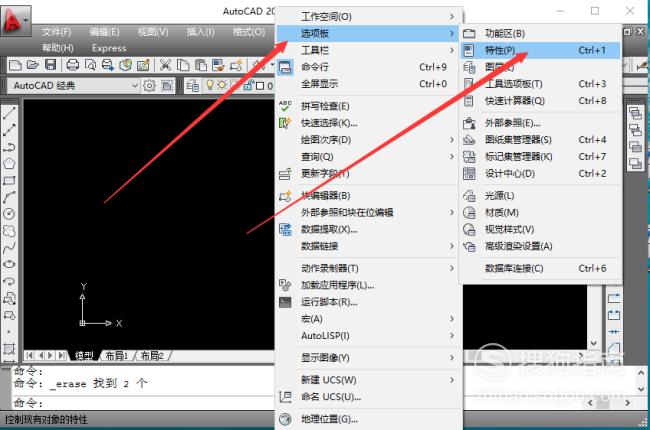

找到编辑栏中的工具命令按钮，鼠标点击工具按钮，在下拉列表中找到选项板，点击选项板，可以看到特性选项。

【步骤02】

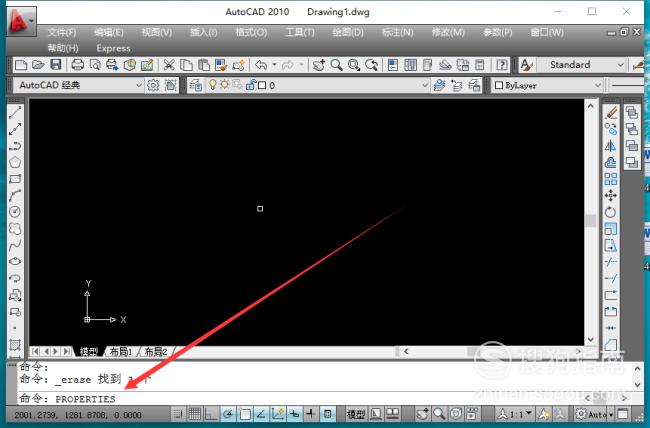

在CAD中找到命令输入框点击输入框，在命令编辑框内输入命令PROPERTIES

【步骤03】

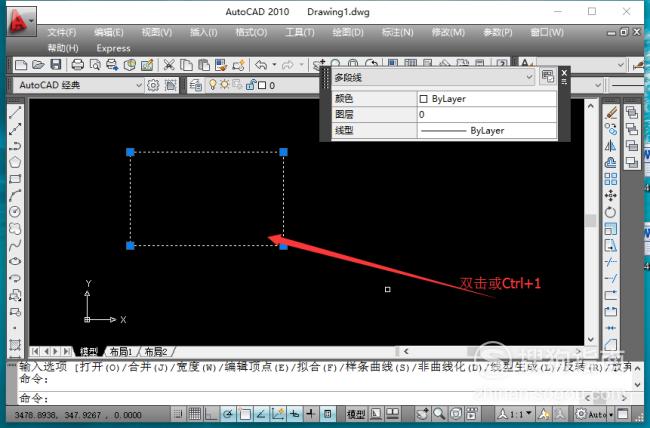

在键盘中找到Ctrl和1后，使用双手同时按下Ctrl和1（选择对象后双击也可以操作）。

【步骤04】

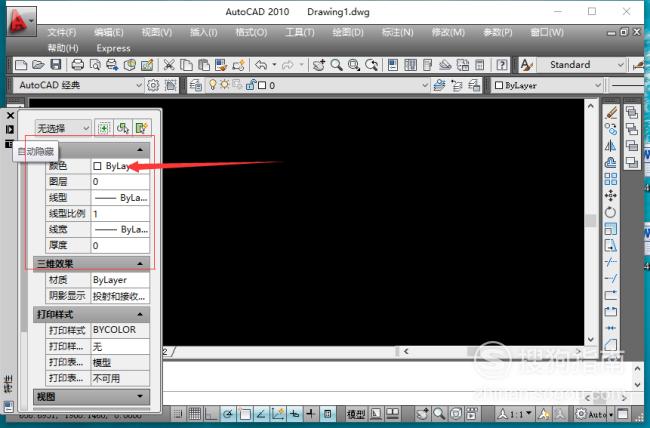

操作方法：使用上述操作以后，系统自动弹出特性选项板，选项板中包括颜色图层，线型等基本特性，还包括专有特性，可以用此来进行修改

举例说明

【步骤01】

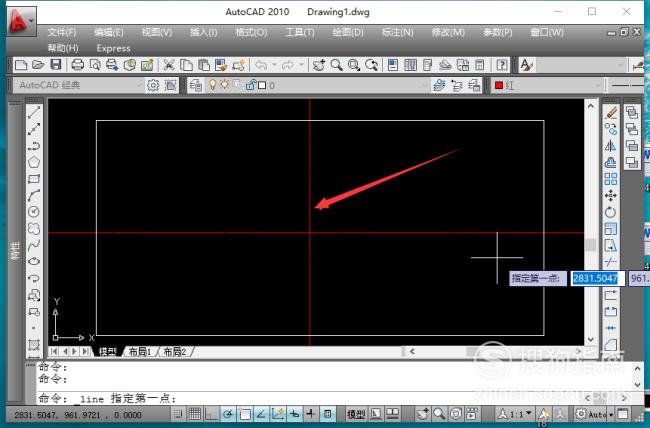

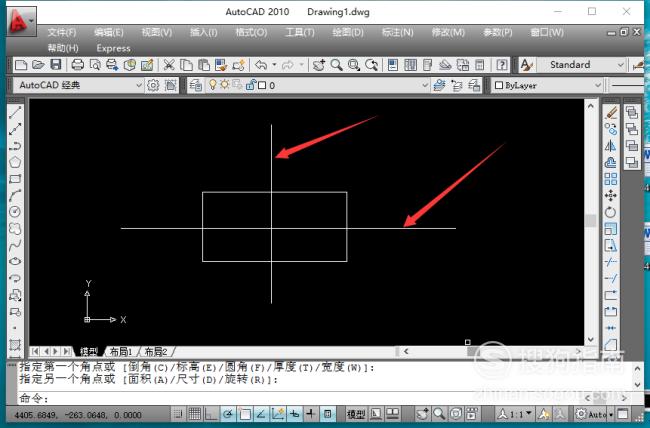

打开CAD界面绘制出需要操作的对象，将下面的图形图中的中心线改成点划线，颜色为红色，线宽0.5mm。

【步骤02】

用鼠标选择要修改的中心线对象，选择好的对象将会变成虚线，然后双击对象，系统自动弹出特性选项板。

【步骤03】

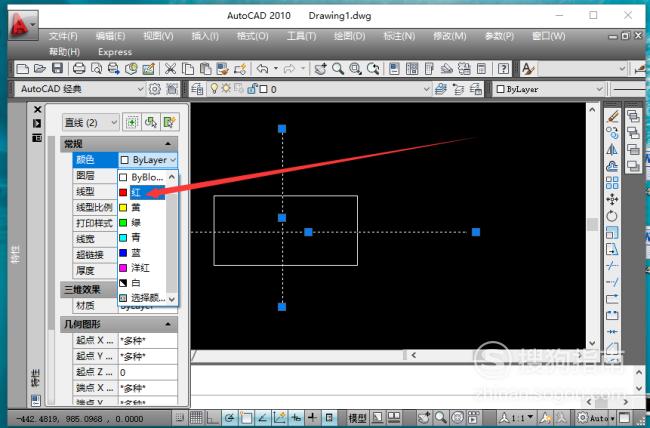

找到在特性选项板中找到基本区域的颜色，点击颜色框，系统自动弹出下拉列表，选择红色。

【步骤04】

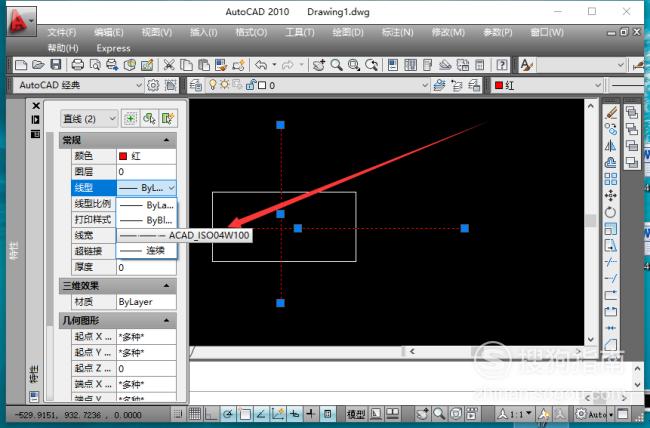

找到在特性选项板中的基本区域的线型，点击线型，出现下拉列表，选择点划线作为中心线。

【步骤05】

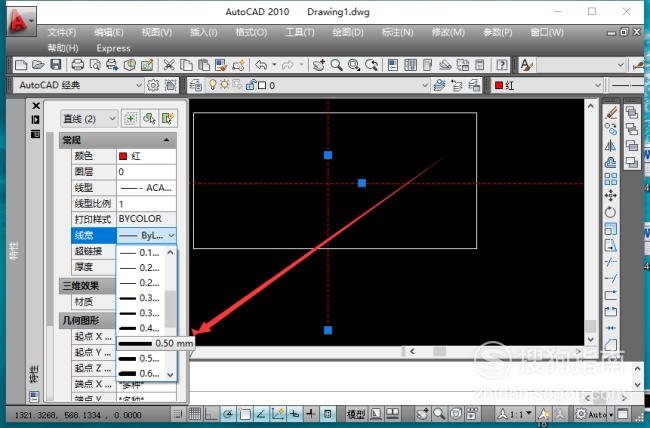

找到在特性选项板中的基本区域的线宽，点击线宽，出现下拉列表，选择0.5mm作为线宽

【步骤06】

设置改变完成，回到界面查看操作是否符合要求，如果符合操作完成。
