CAD中如何绘制正多边形

学会基本图形的绘制有利于我们对CAD 的操作使用，下面为大家介绍正五边形的相关含义及绘制过程。

绘制方法

【步骤01】

正多边形主要是有两种方法：（1）一种是输入一点作为正多边形的中心；（2）根据正多边形的边长确定多边形。

打开方式

【步骤01】

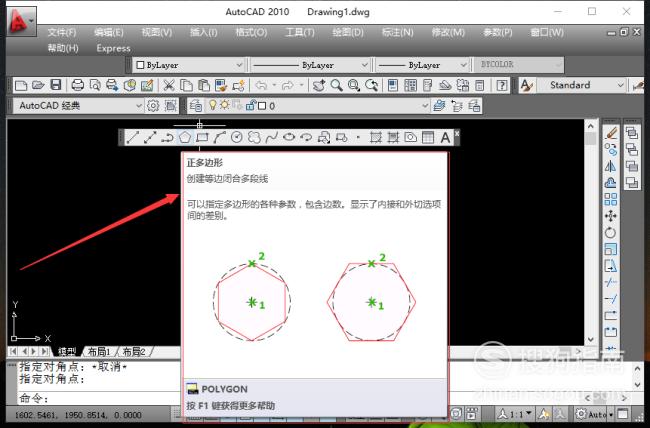

在绘图工具栏找到正正多边型，鼠标点击正多边形，进入正多边形绘制界面。

【步骤02】

在命令框中的命令行中输入命令POLYGON或者POL命令，点击回车键进去绘制界面。

【步骤03】

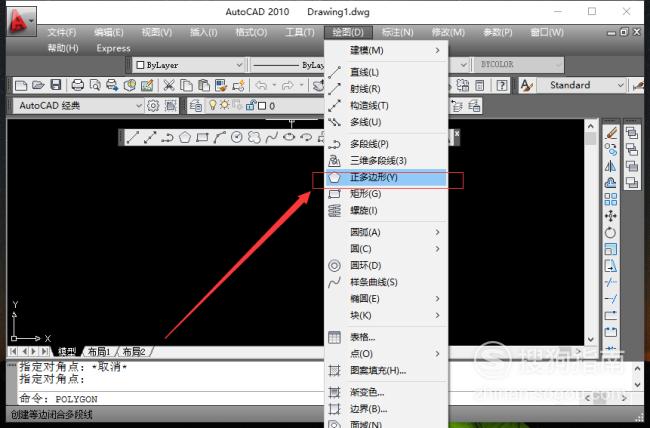

在编辑栏中找到绘图按钮，鼠标点击绘图按钮，找到正多边形，点击正多边形，可以进入正多边形的绘制状态。

操作方法与操作命令含义

【步骤01】

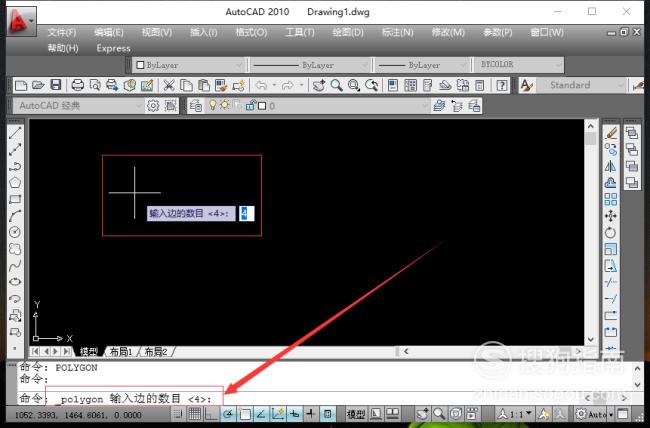

使用任意打开方式后上述打开方式，会出现"输入边数〈4〉"：指定多边形的边数，一般来说默认为4。我们可以通过输入边数来改变。

【步骤02】

完成边数的设置后，命令行命令提示边：确定多边形的一条边，输入E后，命令行继续提示。

【步骤03】

命令中出现内接于圆（I）：用内接圆的方式定义多边形或者外接于圆（C）：用外切圆的方式定义多边形。使用I或者C选择外接或者内接。

【步骤04】

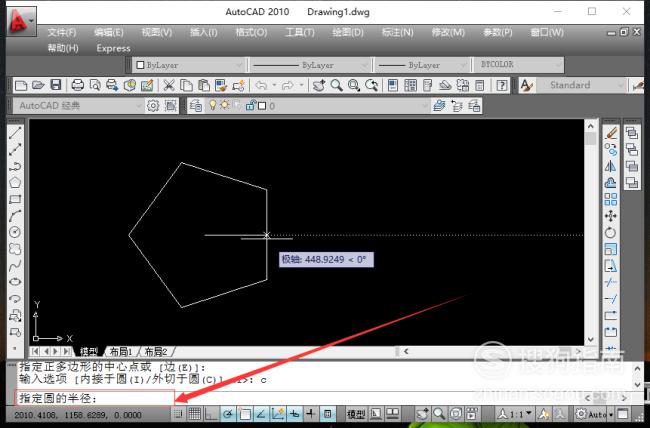

命令显示提示圆的半径：输入内接外接圆或者外切圆的半径。使用键盘输入半径大小。

【步骤05】

输入完成点击回车键完成绘制
