CAD比例缩放 拉伸命令的介绍及操作方法

在CAD绘图中经常要使用图形编辑命令对图形进行形状大小进行图形修改。其中比例缩放，拉伸命令就是常用的图形编辑命令之一。下面为大家介绍比例缩放，拉伸命令的介绍及操作方法

比例缩放命令

【步骤01】

比例缩放命令是将实体对象沿着坐标方向以一定比例放大或者缩小，通过指定比例因子，引用与另一对象间的指定距离来改变给定基点的现有实体尺寸。

【步骤02】

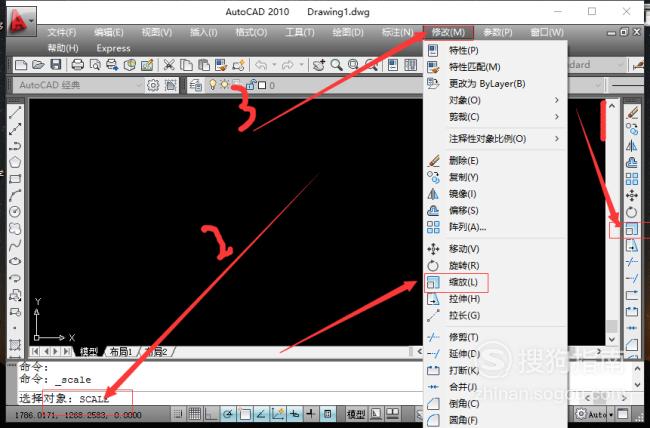

执行比例缩放命令的三个方法：（1）单击修改工具栏中的比例缩放命令按钮。（2）在命令输入行中输入 SCALE或者SC。（3）执行【修改】--【比例】按钮命令

【步骤03】

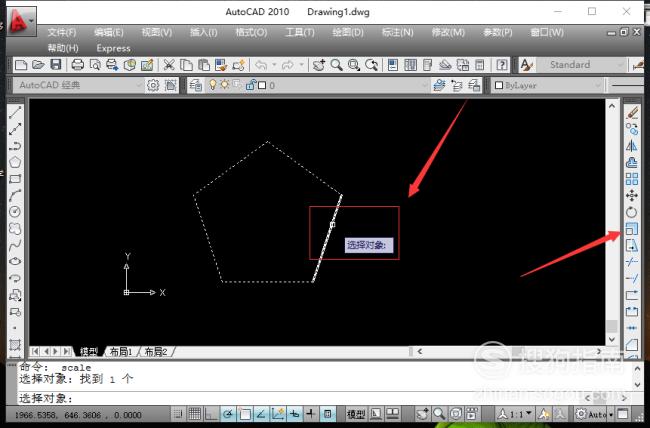

操作步骤：单击修改工具栏中的比例命令（也可以使用其他两种方法），选择要进行比例缩放的对象。

【步骤04】

指定缩放的基点，即对象的不动点。

【步骤05】

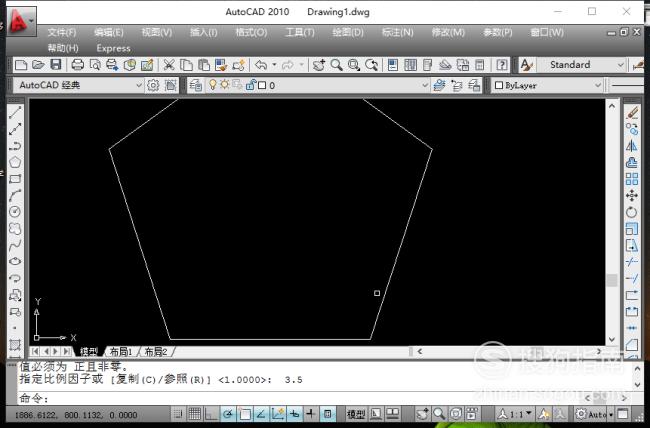

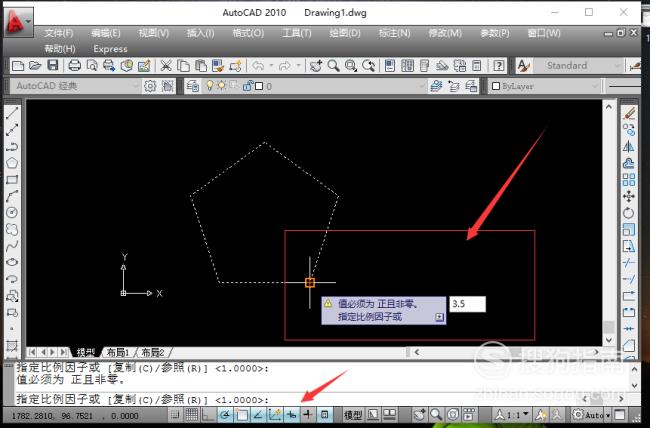

输入比例因子，点击回车键完成操作

拉伸命令

【步骤01】

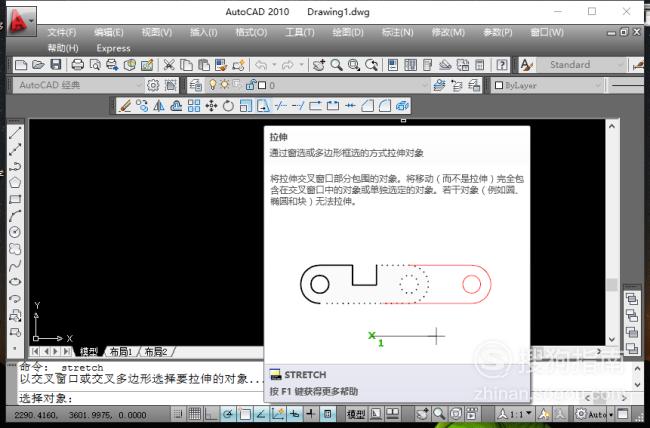

拉伸：拉伸命令可以把实体对象拉伸或压缩一定的值

【步骤02】

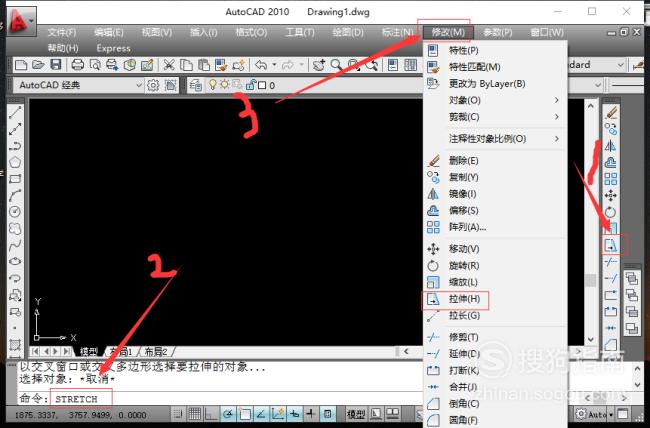

拉伸有三种打开方式：（1）单击修改工具栏中的拉伸命令按钮。（2）在命令输入行中输入 STRETCH或者S。（3）执行【修改】--【拉伸】按钮命令

【步骤03】

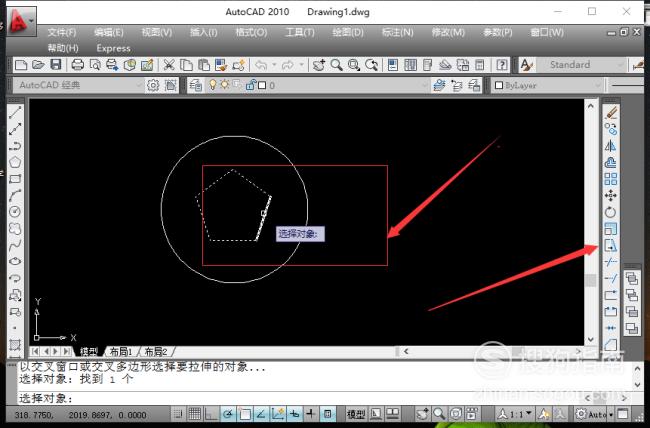

拉伸命令操作步骤：单击修改工具栏中的拉伸命令（也可以使用其他两种方法），选择要进行拉伸的对象。

【步骤04】

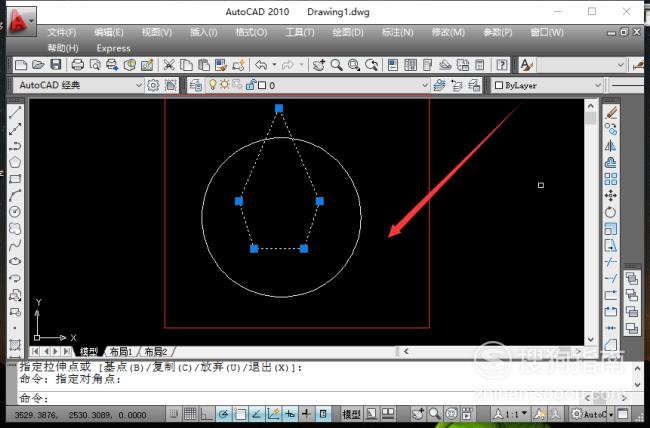

指定拉伸的基点（点击鼠标完成操作）或位移值（点击回车键完成操作）
