定义标题栏图块

在CAD中要绘制一张完整的工程图，标题栏是不可以缺少的一部分。我们可以使用定义块图的方法做一个标题栏块图，这样可以方便我们多次使用。下面为大家介绍定义步骤。

操作方法

【步骤01】

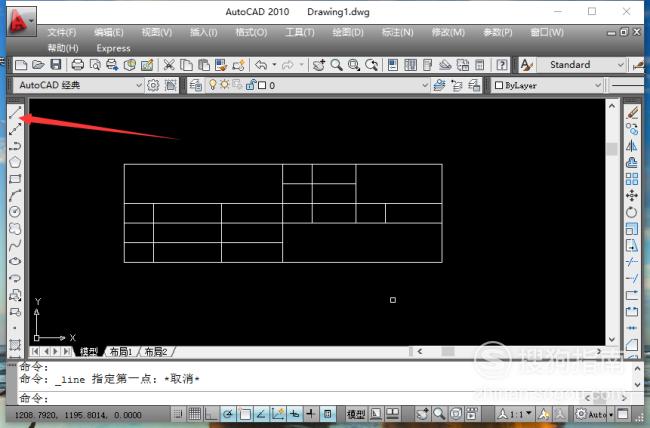

进入cad2010绘图界面中，利用直线命令，绘制出标题栏框图

【步骤02】

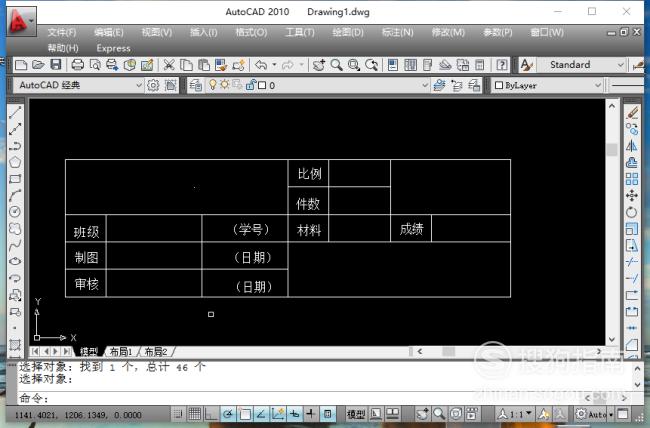

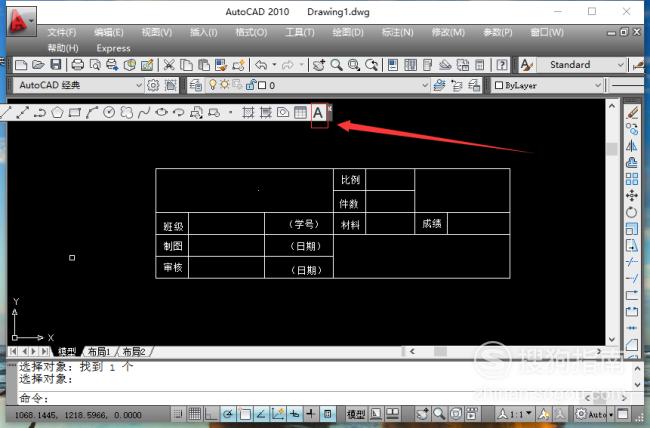

绘制完成标题栏框图后，点击多行文字按钮，对标题栏中的文字进行输入。

【步骤03】

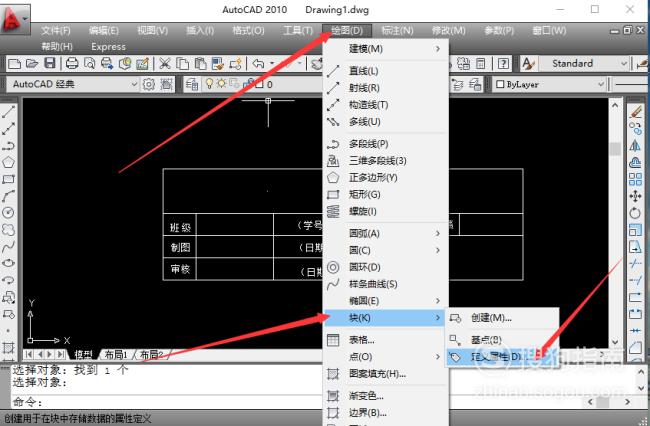

定义属性。执行命令（绘图→块→定义属性）系统将会弹出"属性定义"框。

【步骤04】

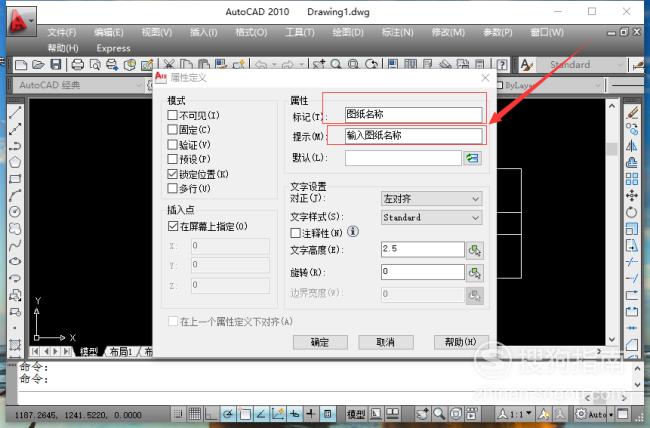

出现文字输入框后，在属性区域中鼠标单击标记文字框中，然后输入"图纸名称"提示框中输入"输入图纸名称"

【步骤05】

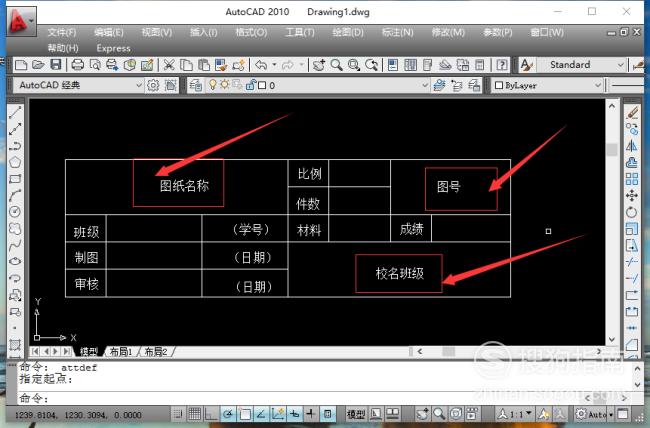

重复上面的步骤，将图号和校名班里的属性定义完成，设置完成的结果如下图所示。

【步骤06】

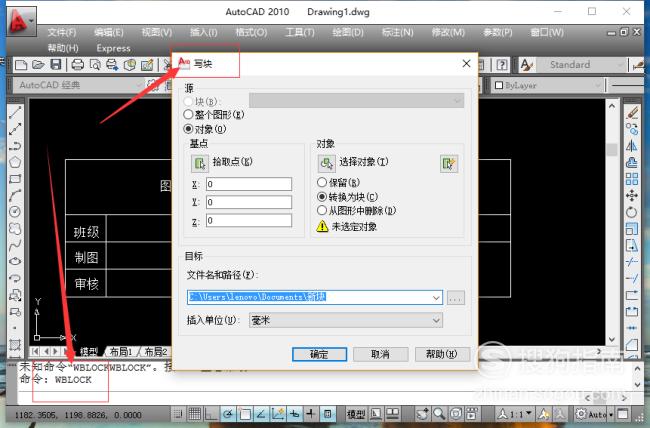

定义块。方便为以后使用，这里是将块定义为外部块。输入命令WBLOCK，系统会弹出"写块"命令对话框。

【步骤07】

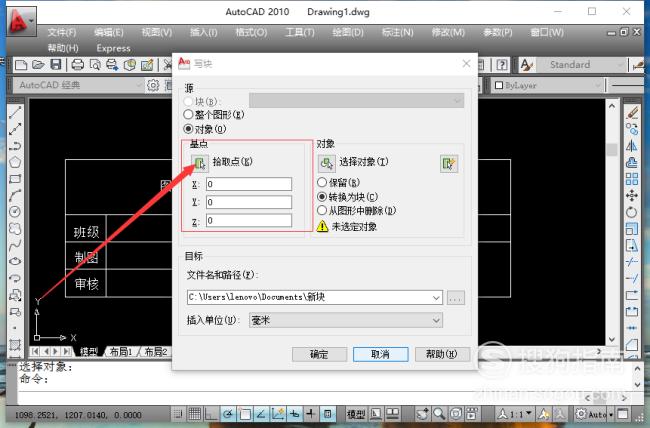

在写块命令中，找到拾取点命令按钮，鼠标单击，设置拾取点基点为标题栏左下角的交点。

【步骤08】

修改属性，写块完成后单击确定按钮，系统会弹出"编辑属性"对话框。该对话框列出了已知道的所有已定义属性。最后单击"确定按钮"完成。

【步骤09】

完成所有操作，块图设置成功。
