CAD阵列 旋转介绍及操作方法

在cad命令中，有许多命令的操作有助于我们提高绘图效率，简化绘图步骤。例如阵列命令按钮，旋转命令按钮。下面我们就为大家介绍阵列和转转命令

阵列定义

【步骤01】

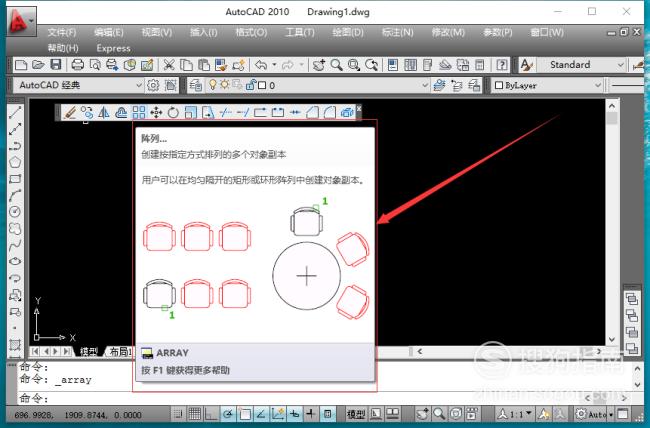

阵列：阵列命令可以用已经绘制好的实体对象复制出等距离或者等角度环形排列的实体对象。阵列命令可分为矩形阵列和环形阵列。

打开方式

【步骤01】

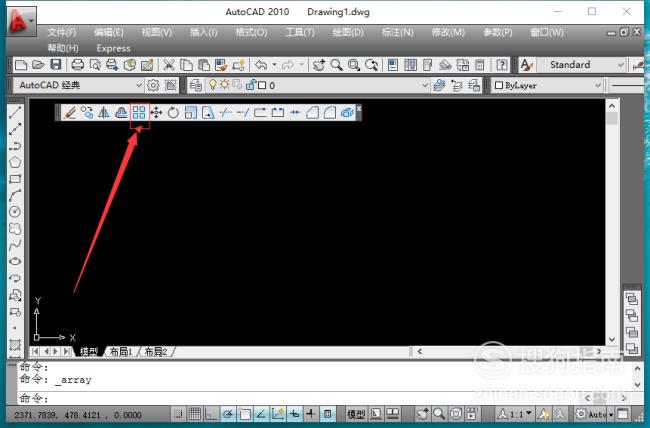

方法一：找到修改工具栏，然后鼠标左键点击修改命令按钮。

【步骤02】

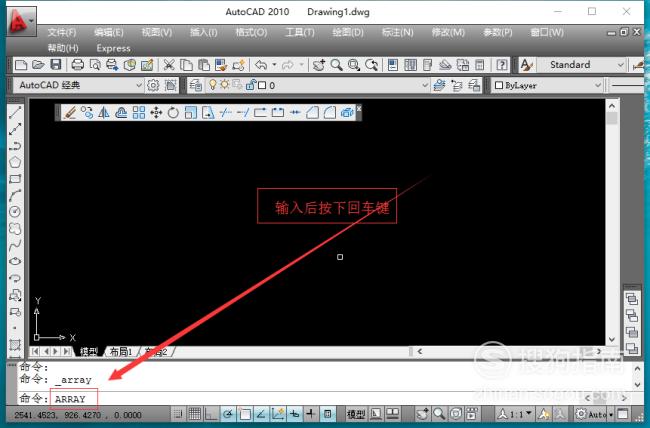

方法二：在命令输入行中输入命令ARRAY或者AR，后点击Enter。

【步骤03】

方法三：在编辑栏中找到修改命令按钮，点击修改按钮，找到阵列命令按钮，后鼠标单击阵列按钮。（修改---阵列）。

阵列操作步骤（以环形阵列为例）

【步骤01】

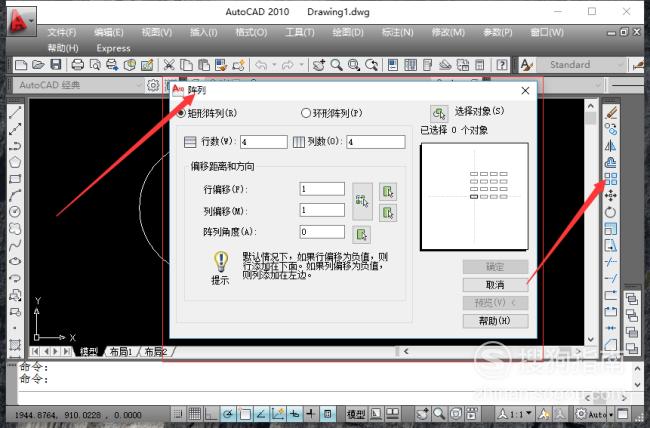

鼠标单击阵列按钮（或者使用其他两种打开方式），系统将会自动弹出“阵列“对话框。

【步骤02】

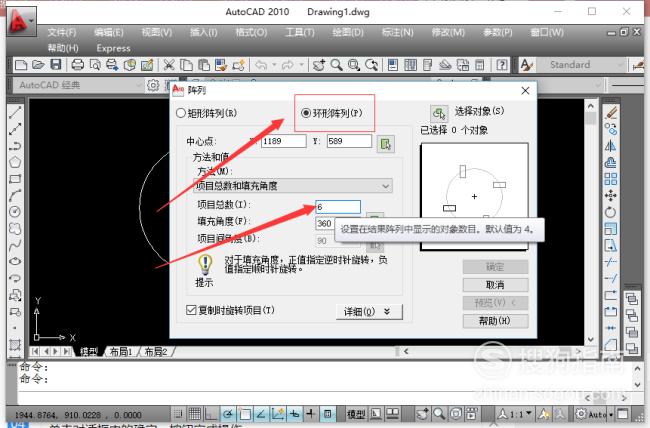

在对话框第一排中选择所采取的阵列方式（矩形还是环形），并且设置相应的阵列数。

【步骤03】

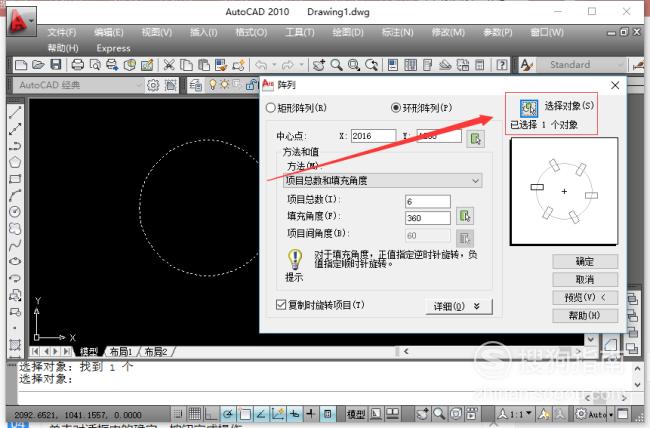

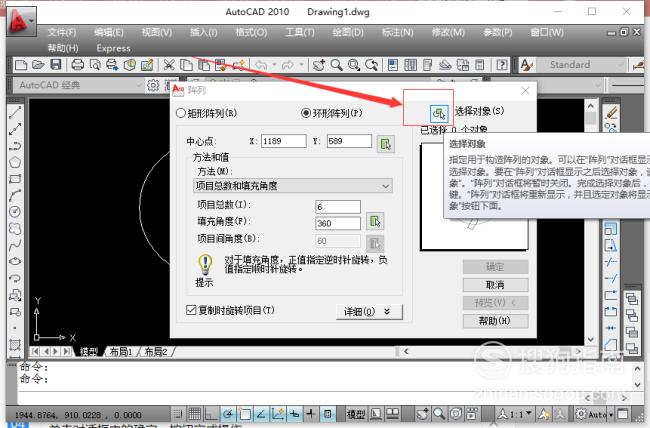

鼠标单击对话框右上方”选择对象“旁边的选择对象按钮，选择所需要进行阵列操作的实体对象。

【步骤04】

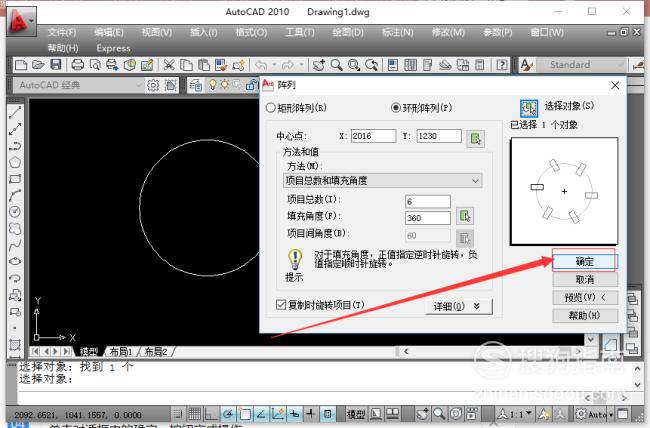

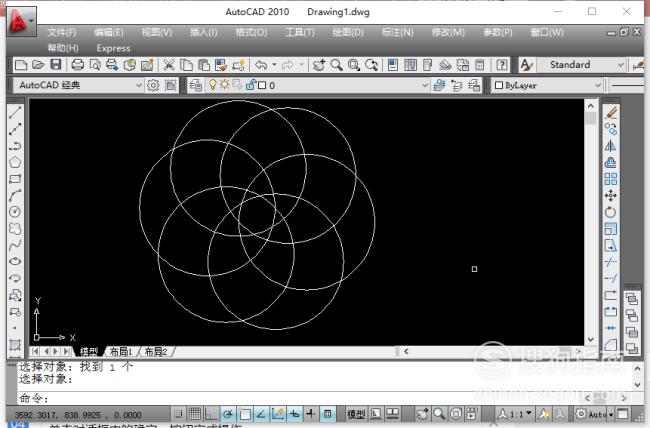

单击对话框中的确定，按钮完成操作
