CAD创建图案填充打开方式介绍及操作方法

在很多制图中都需要用填充图案来表示特定的表面性质。下面就为大家介绍一下创建图案填充命令。

图案填充打开方式

【步骤01】

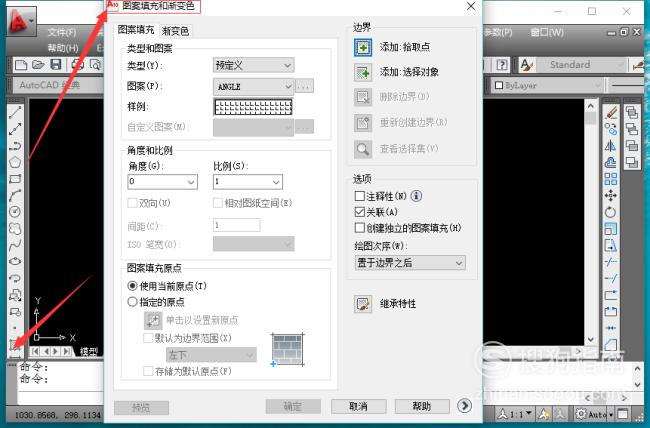

方法一：在工具栏中，找到填充命令按钮，鼠标点击填充工具按钮。

【步骤02】

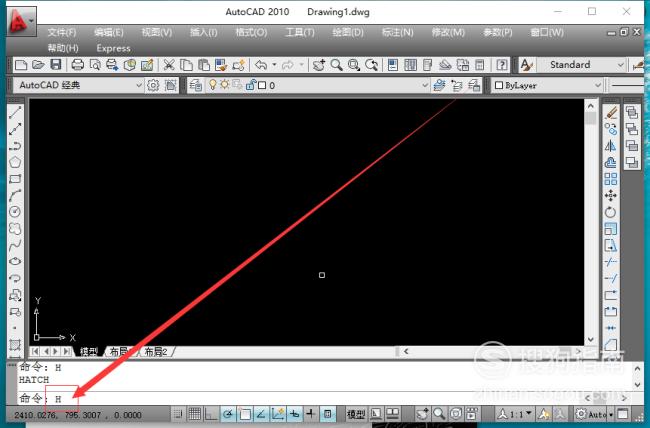

方法二：在命令输入窗口中输入命令“H”。输入完成后点击Enter（回车键）

【步骤03】

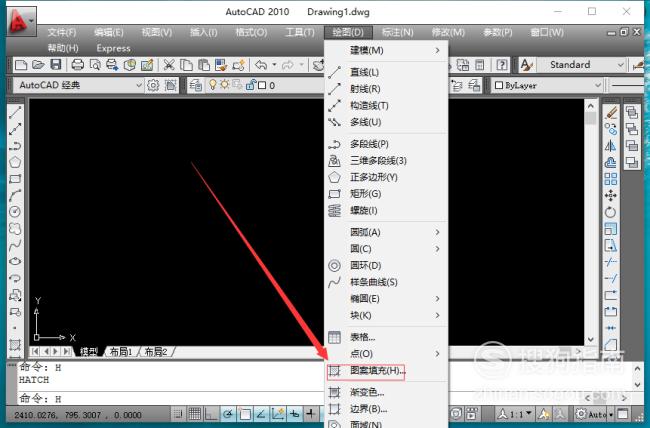

方法二：在编辑栏中找到绘图命令按钮，点击绘图按钮，找到填充命令按钮后，鼠标单击填充按钮。（【绘图】---【填充】）

创建图案填充步骤

【步骤01】

在工具栏中，找到“填充”命令按钮，鼠标点击“填充”工具按钮（或者使用上述其他方法打开也可以）。

【步骤02】

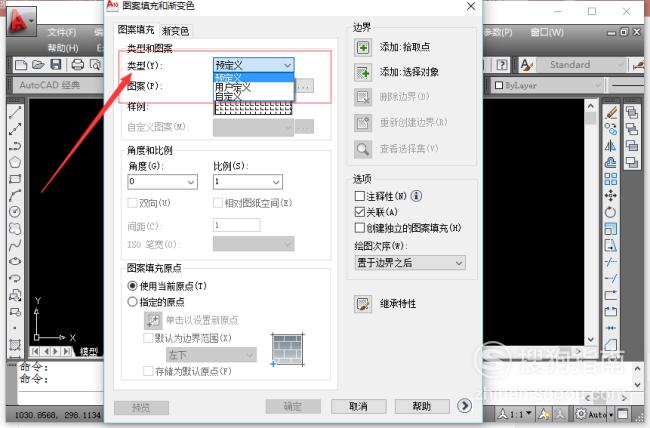

类型分为三个：自定义，预定义，用户定义。一般我们使用的是CAD默认的预定义进行操作。

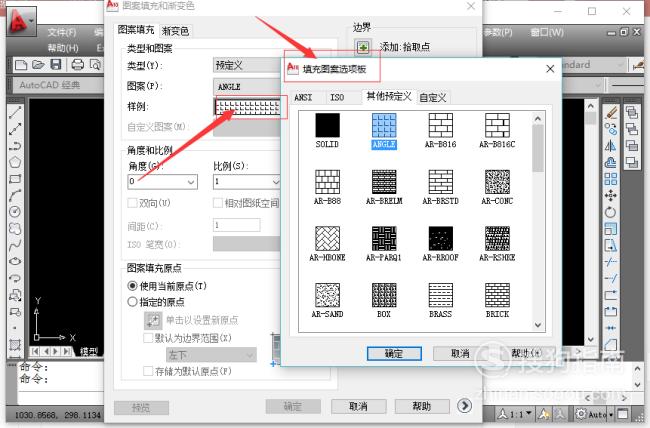

【步骤03】

在“图案”下拉列表选择中或者直接在"样例"中选取图案。系统弹出填充图案选项板。

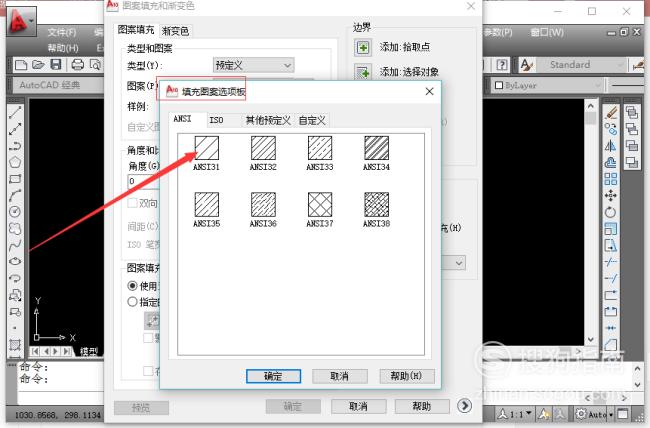

【步骤04】

我们选择ANST中的第一个图样ANST31。

【步骤05】

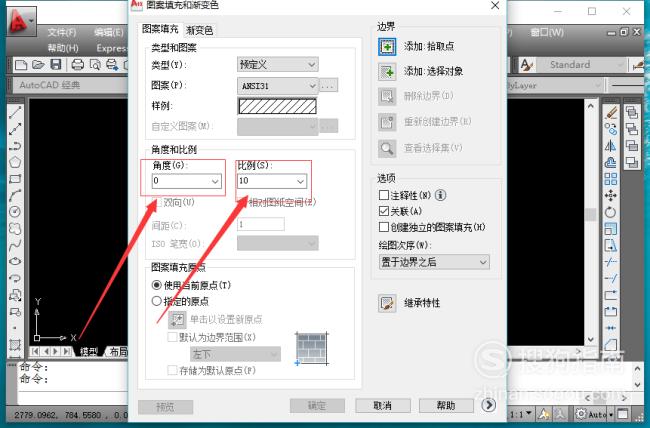

分别设置填充图案的旋转角度和比例。如图我们选择0°比例10。

【步骤06】

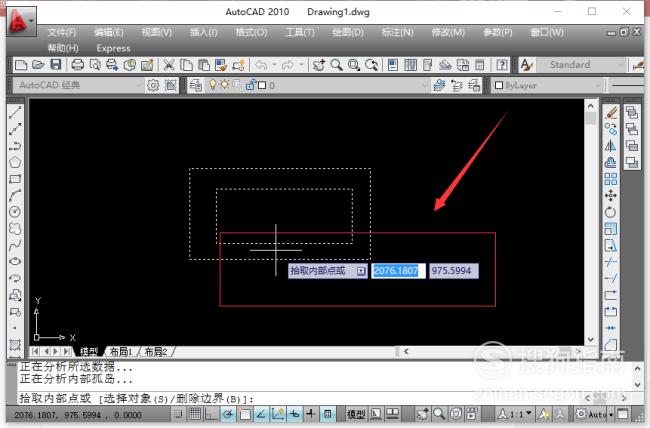

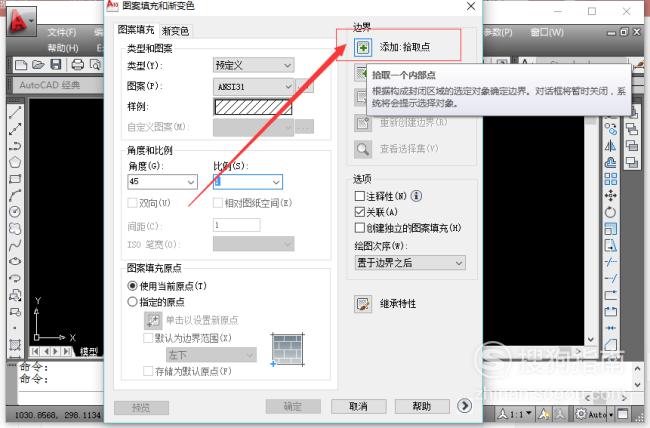

鼠标点击“添加”拾取点按钮，出现选择光标，将光标移动到填充边界区域，点击回车键完成选择。

【步骤07】

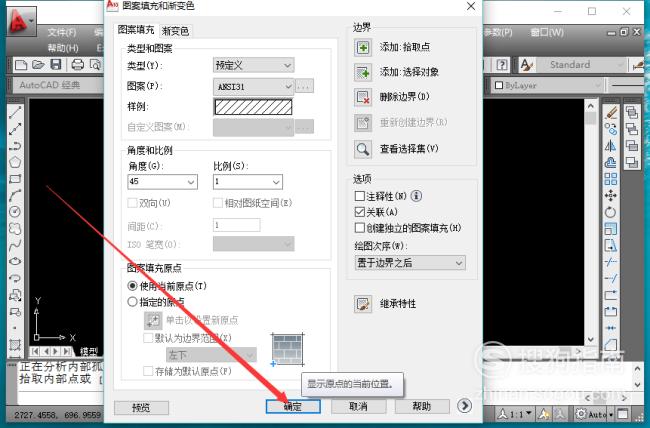

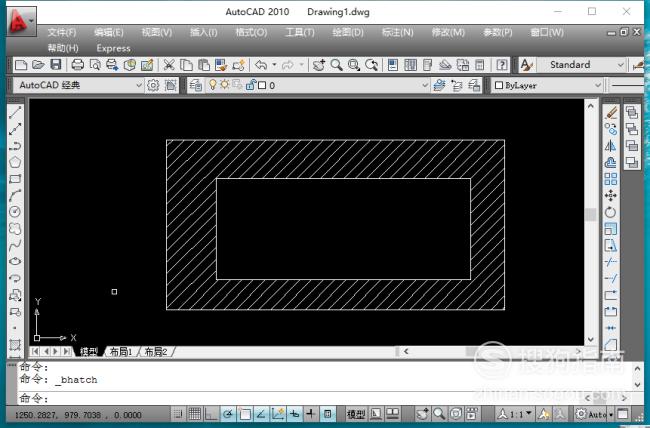

最后鼠标单击确认。
