CAD怎么输入孔深、沉孔符号

在所有绘图中标注沉孔和孔深必不可少，会使用cad软件标注沉孔和孔深也是绘图者应该具备的一项技能。下面为大家介绍用cad软件标注沉孔和孔深的过程。

操作方法

【步骤01】

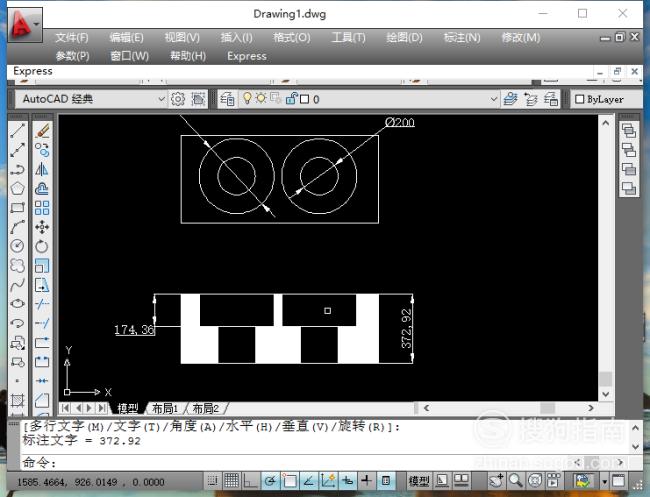

点击cad,将已经绘制好的图导入cad了解需要添加符号的位置。

【步骤02】

找到标注的尺寸线，双击鼠标右键。

【步骤03】

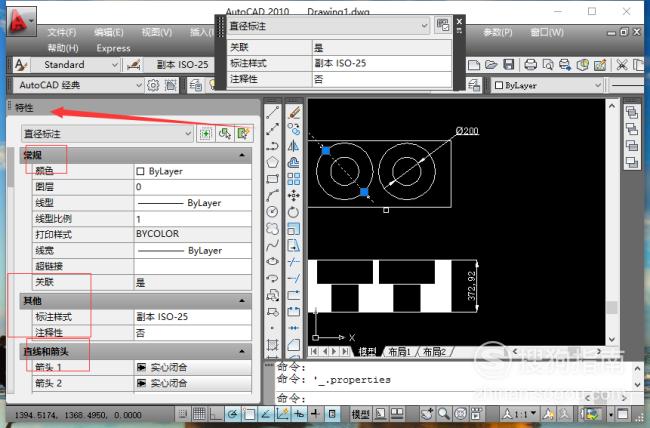

出现特征框。特征框包括有很多线型特征和一些基础特征。

【步骤04】

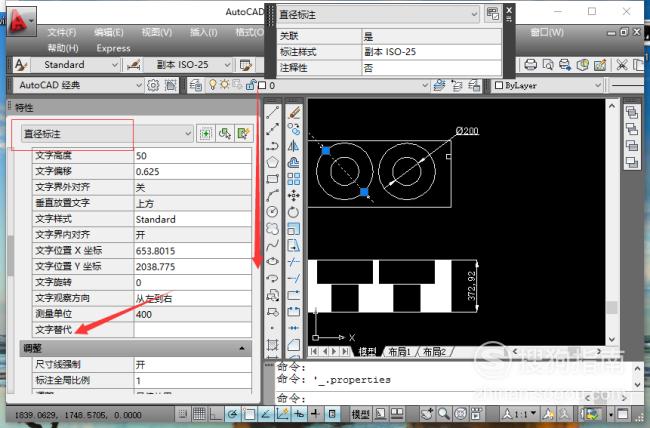

下滑特征框，在直径与标注一栏找到文字替代。

【步骤05】

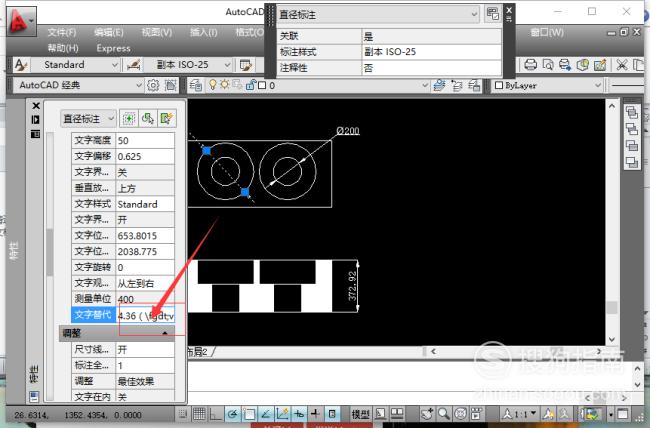

点击文字替代后面空白框，出现输入光标。

【步骤06】

查看图上圆柱形沉孔直径为400，深度为174.36。

【步骤07】

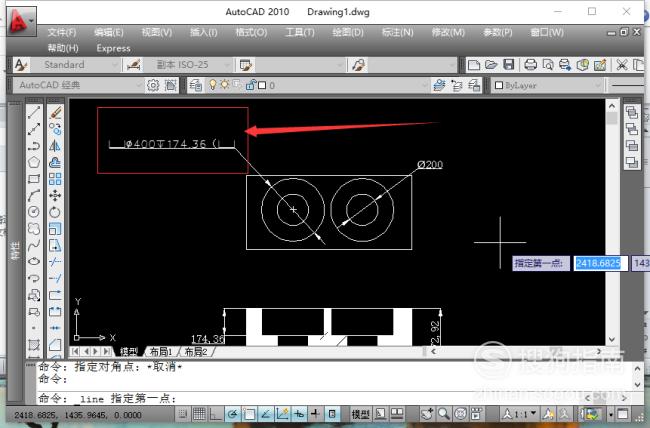

编写输入内容输入\fgdt;v%%c400\fgdt;x174.36（\fgdt;v代表圆柱形沉孔和锪平面孔符号；\fgdt;x代表孔深符号；\fgdt;w代表锥形沉孔符号。

【步骤08】

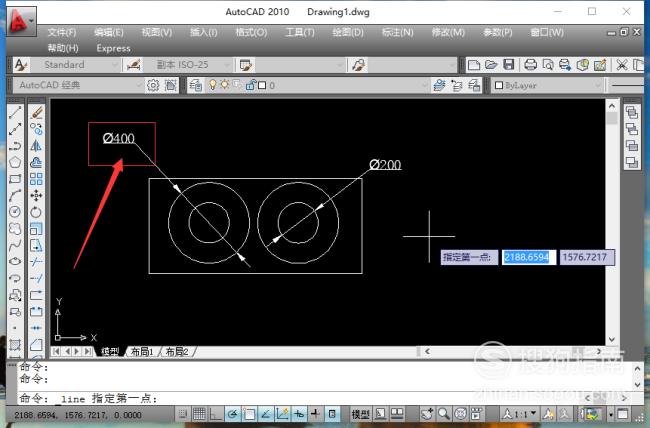

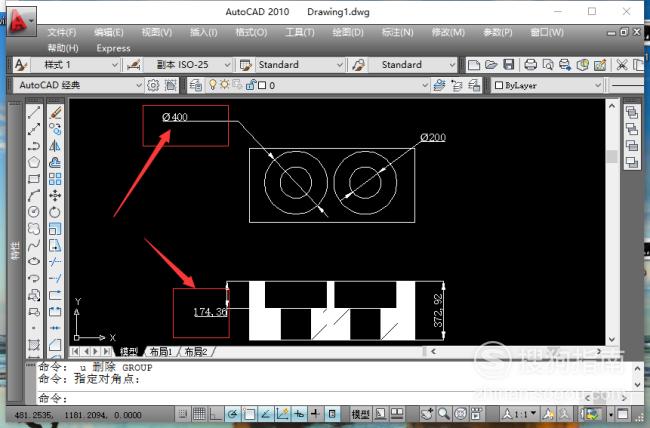

按确认或者点击关闭即可，查看图示是否正确，完成操作。
