CAD中 如何利用多段线绘制弯曲箭头

在CAD绘图中，弯曲箭头在工程图里面是一个十分常见的符号。下面，小编为大家介绍下如何利用多段线绘制弯曲箭头符号，其具体操作步骤如下：

操作方法

【步骤01】

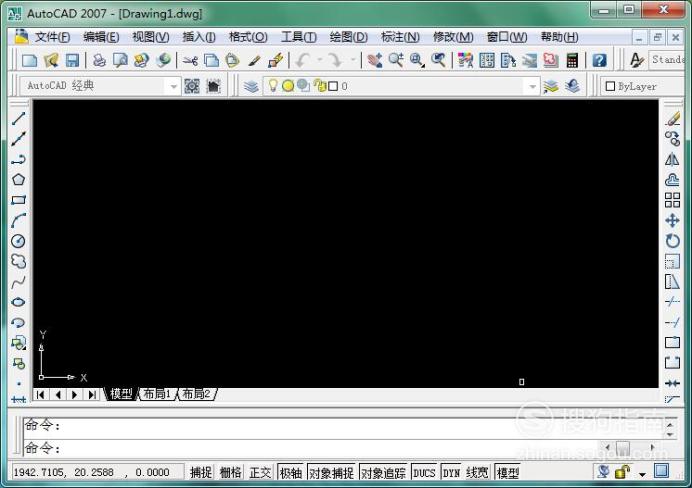

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

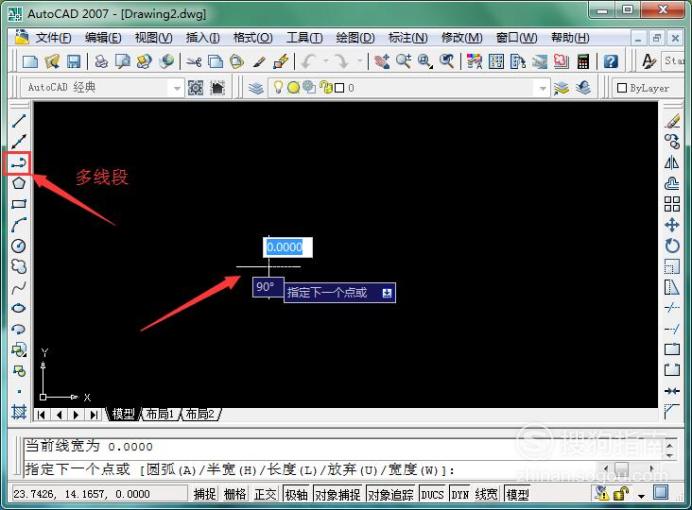

进入操作界面后，首先在绘图工具栏中选择“多段线”工具，执行多段线命令。系统提示指定起点，根据实际需要找到适当位置，如图所示：

【步骤03】

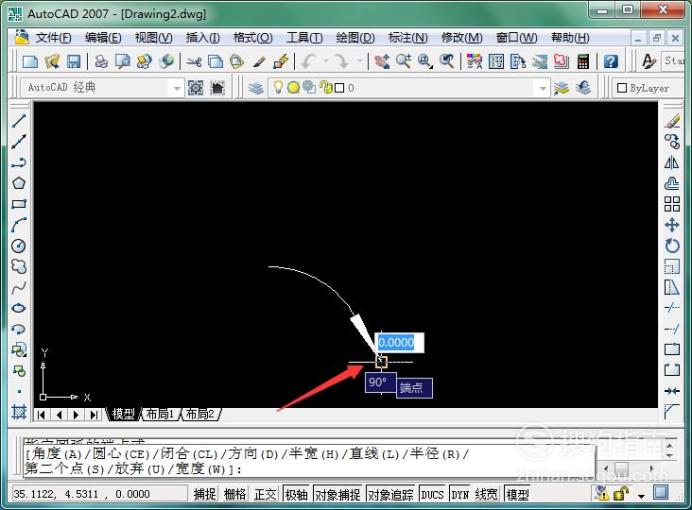

指定起点位置后，先不要指定下一位置。在命令栏中输入“a”执行画圆弧命令，然后点击空格或者回车键确认，如图所示：

【步骤04】

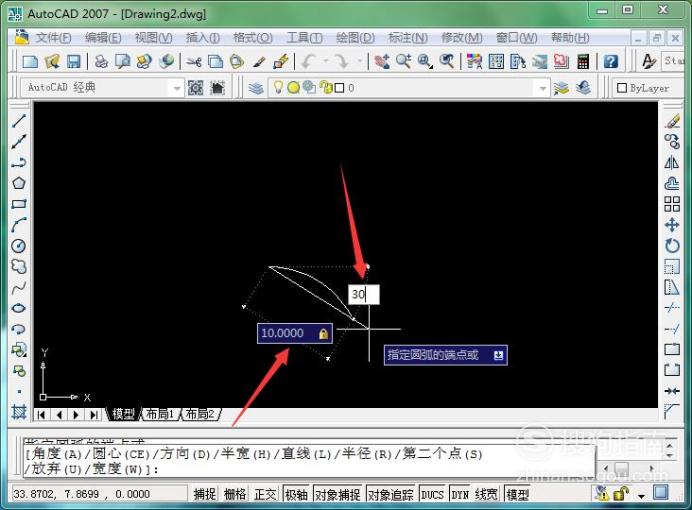

然后设置两点之间的直线距离和弯曲角度数值（输入直线距离后点击“Tab”键设置弯曲角度），设置完后点击空格或者回车键确认，如图所示：

【步骤05】

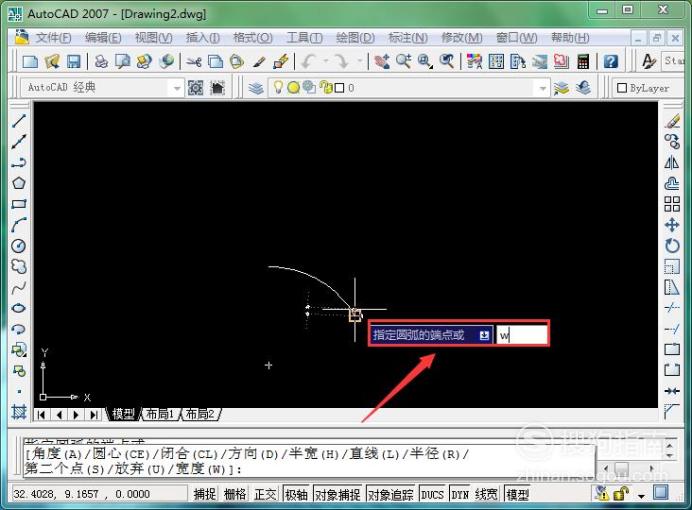

然后在命令栏中输入“w”执行弯曲箭头的箭头部分设置，然后点击空格或者回车键确认，如图所示：

【步骤06】

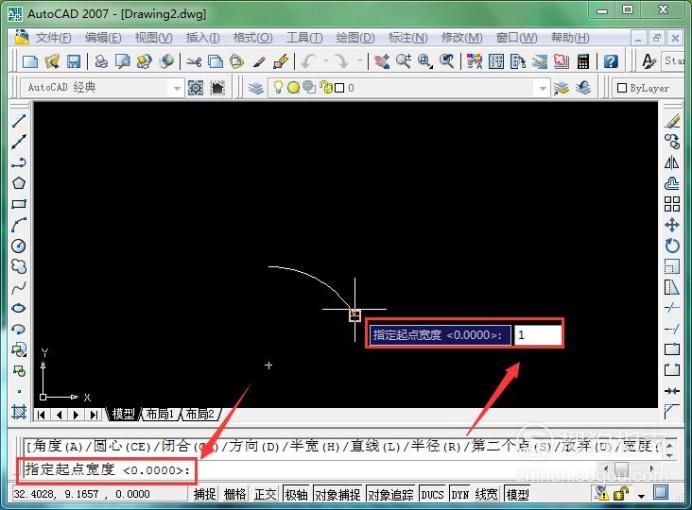

系统提示指定起点宽度，根据实际需要设置箭头大小，这里以输入“1”为例说明，然后空格或回车键确认，如图所示：

【步骤07】

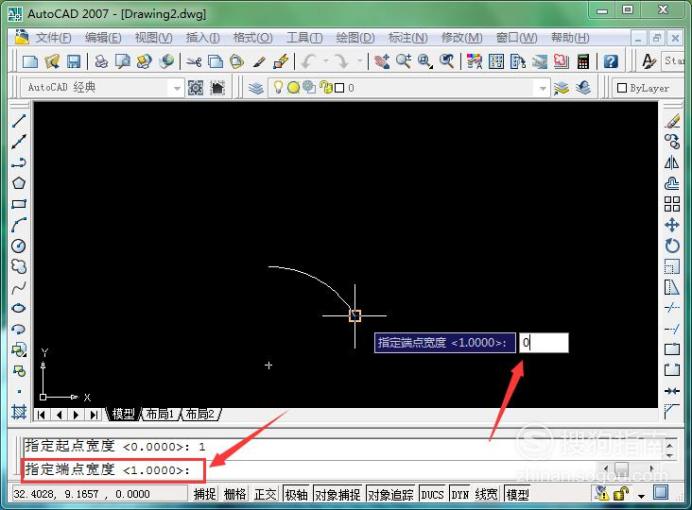

提示输入“端点宽度”，将箭头的端点宽度设置为“0”，点击空格或回车键确认，如图所示：

【步骤08】

拖动鼠标调节箭头部分长度大小，然后鼠标左键点击确认，如图所示：

【步骤09】

点击确认后，利用多段线绘制弯曲箭头的操作就完成了，如下图所示：
