CAD中如何进行引线标注

很多时候，为了方便看图者对图形的观察，我们则需要对所画图形进行解释说明。需要表达出是什么东西的时候，引线标注说明就是一个不错的解释说明工具，其具体操作步骤如下：

操作方法

【步骤01】

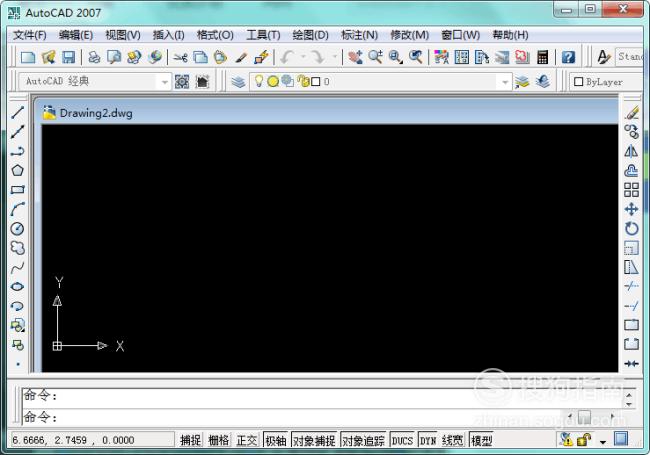

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

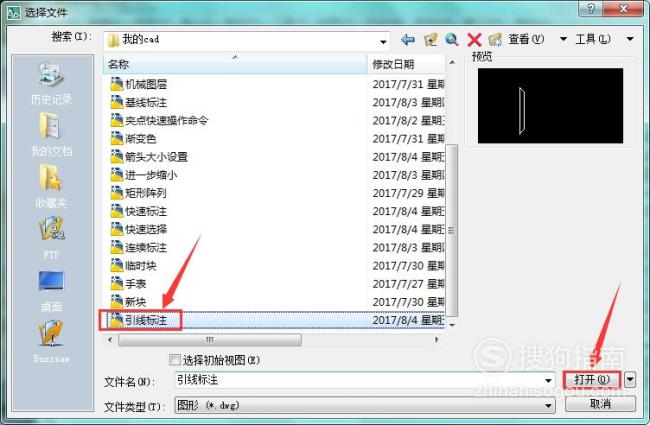

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示：

【步骤03】

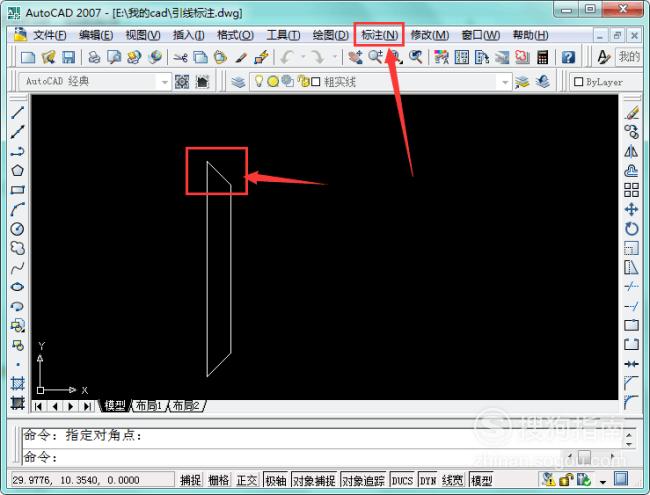

打开图形如图，我们的目的是在图形倒角处，进行倒角的引线标注。在绘图区域上方找到“绘图”选项，如图所示：

【步骤04】

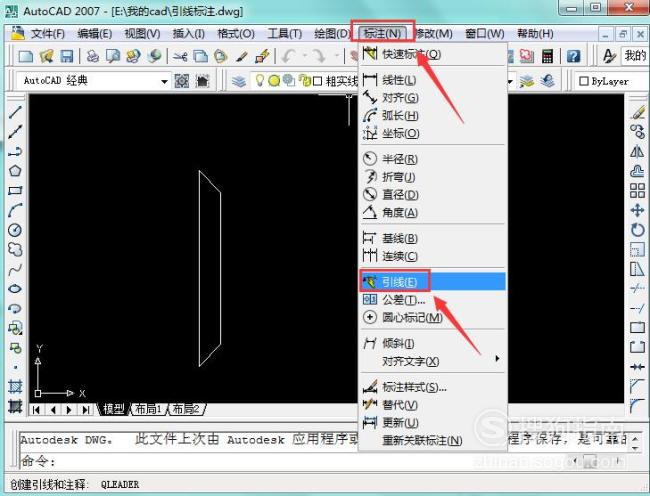

点击打开“绘图”选项，在其子菜单中找到“引线”选项，进行引线标注，如图所示：

【步骤05】

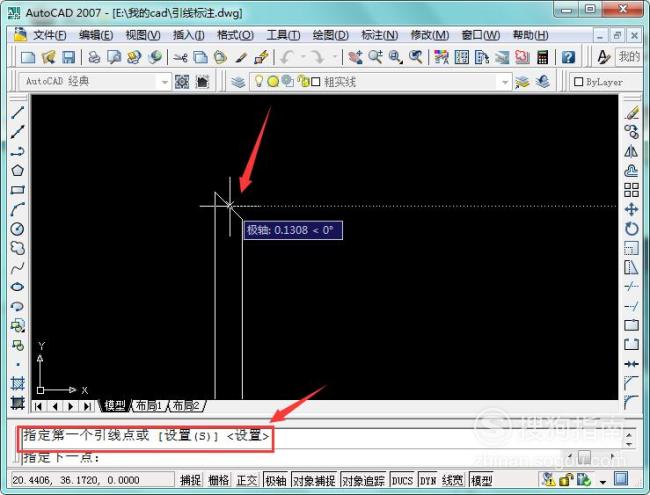

点击“引线”选项，系统提示指定第一个引线点。移动鼠标光标到合适位置作为引线点，如图所示：

【步骤06】

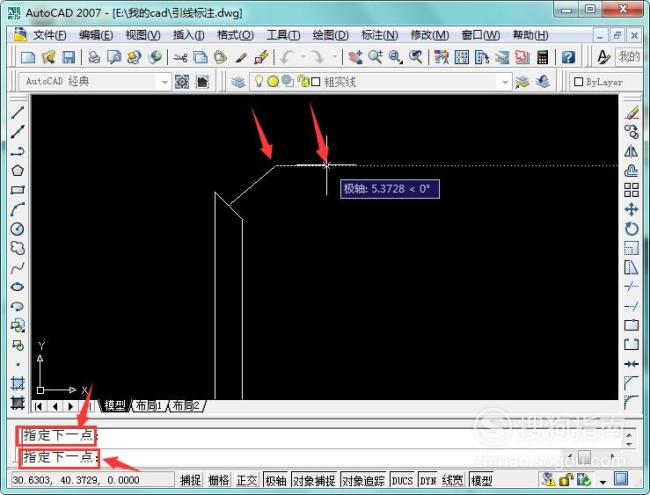

根据提示，指定下一点，点击空格或者回车键确认，移动鼠标光标，继续指定下一点，如图所示：

【步骤07】

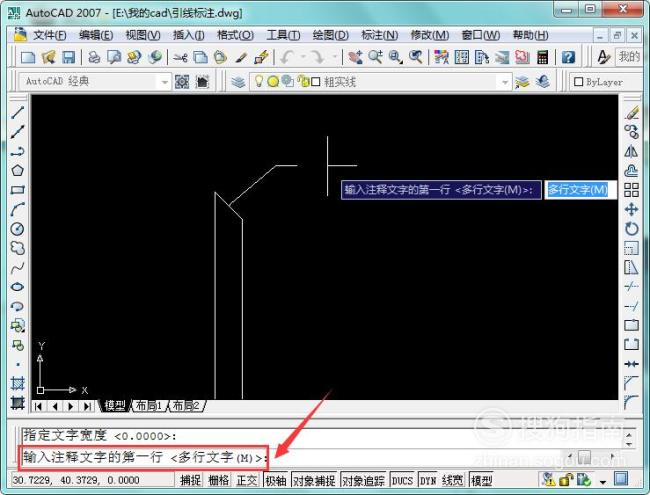

指定好引线点后，点击空格键确认位置。根据提示输入注释文字第一行，如图所示：

【步骤08】

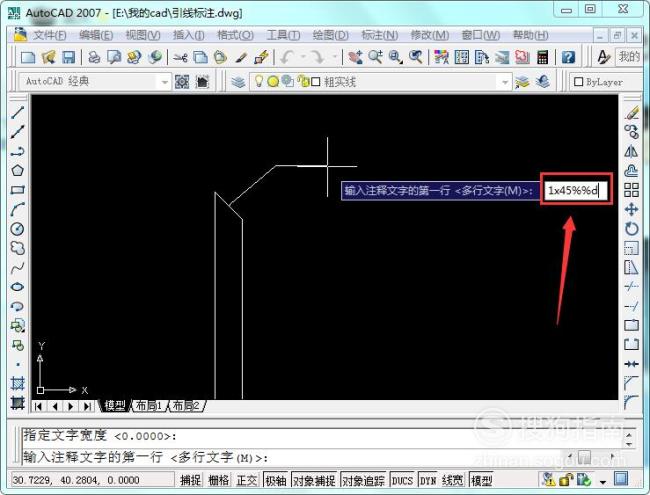

输入文字“1x45%%d”（由于CAD软件中没有专门表示度数的符号，因此规定用“%%d”来表示度的意思），点击回车确认，如图所示：

【步骤09】

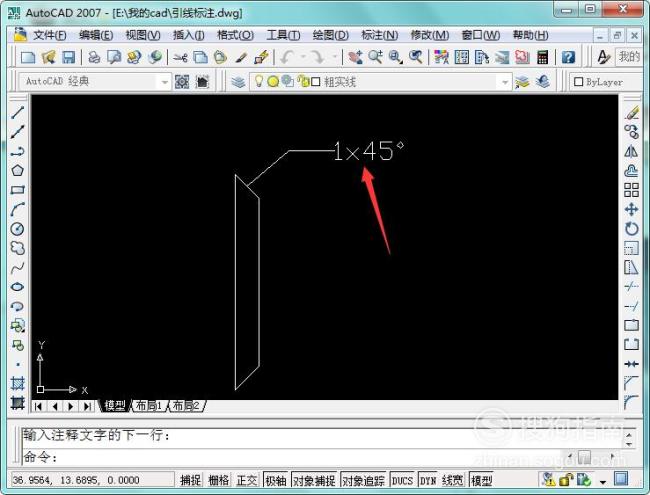

系统提示输入注释文字的下一行，而我们的倒角标注只需第一行文字注释即可。因此，直接点击空格或者回车键退出当前命令。引线倒角标注操作完成，如图所示：
